499 Каталог SANDVIK COROMANT 2000 Токарный инструмент для металлорежущих станков Стр.E30

Каталог SANDVIK COROMANT 2000 Токарный инструмент Стр. E30 0499 Lab2u

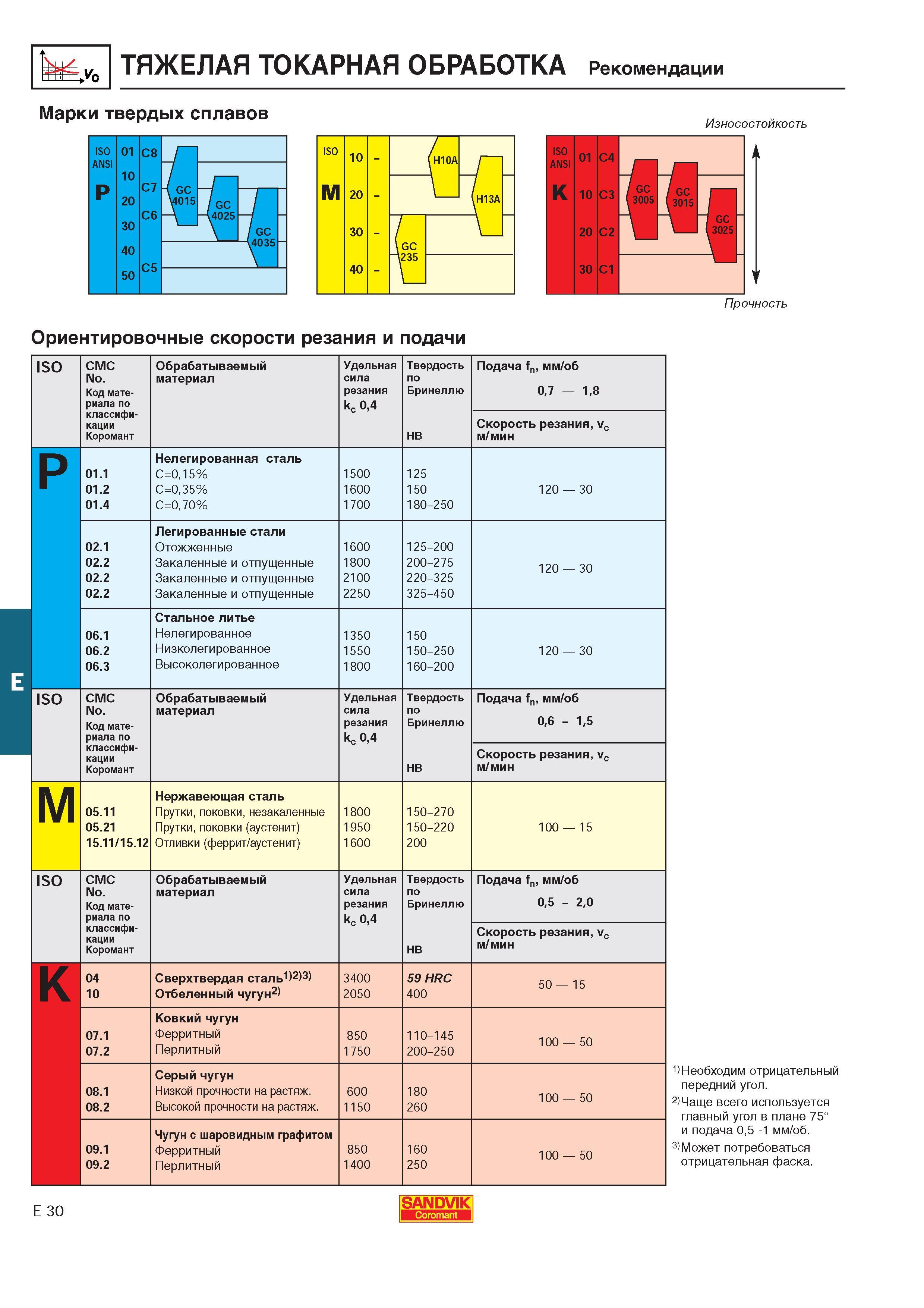

ТЯЖЕЛАЯ ТОКАРНАЯ ОБРАБОТКА Рекомендации Марки твердых сплавов Износостойкость Прочность Ориентировочные скорости резания и подачи E ISO CMC No. Код материала по Обрабатываемый материал Удельная сила резания kc04 Твердость по Бринеллю Подача fn мм/об 07 18 классифи- кации Коромант HB Скорость резания vc м мин P 01.1 01.2 01.4 Нелегированная сталь C015% C035% C070% 1500 1600 1700 125 150 180-250 120 30 .1 .2 .2 .2 2. 2. 2. 2. 0000 Легированные стали Отожженные Закаленные и отпущенные Закаленные и отпущенные Закаленные и отпущенные 1600 1800 2100 2250 125-200 200-275 220-325 325-450 120 30 т-РЧРО CDQDCD 000 Стальное литье Нелегированное Низколегированное Высоколегированное 1350 1550 1800 150 150-250 160-200 120 30 ISO CMC No. Код материала по Обрабатываемый материал ная ия Твердость по Бринеллю Подача fn мм/об 06 - 15 классифи- кации Коромант HB Скорость резания vc м мин M 05.11 05.21 15.11 15.12 Нержавеющая сталь Прутки поковки незакаленные Прутки поковки (аустенит) Отливки (феррит аустенит) 1800 1950 1600 150-270 150-220 200 100 15 ISO CMC No. Код материала по Обрабатываемый материал ная ия .Сп Твердость по Бринеллю Подача fn мм/об 05 - 20 классифи- кации Коромант HB Скорость резания vc м мин K 04 10 Сверхтвердая сталь1)2)3) Отбеленный чугун2) 3400 2050 59 HRC 400 50 15 07.1 07.2 Ковкий чугун Ферритный Перлитный 850 1750 110-145 200-250 100 50 08.1 08.2 Серый чугун Низкой прочности на растяж. Высокой прочности на растяж. 600 1150 180 260 100 50 09.1 09.2 Чугун с шаровидным графитом Ферритный Перлитный 850 1400 160 250 100 50 Необходим отрицательный передний угол. 2)Чаще всего используется главный угол в плане 75 и подача 05 -1 мм/об. 3)Может потребоваться отрицательная фаска. E 30 SANDVIK Coromant
