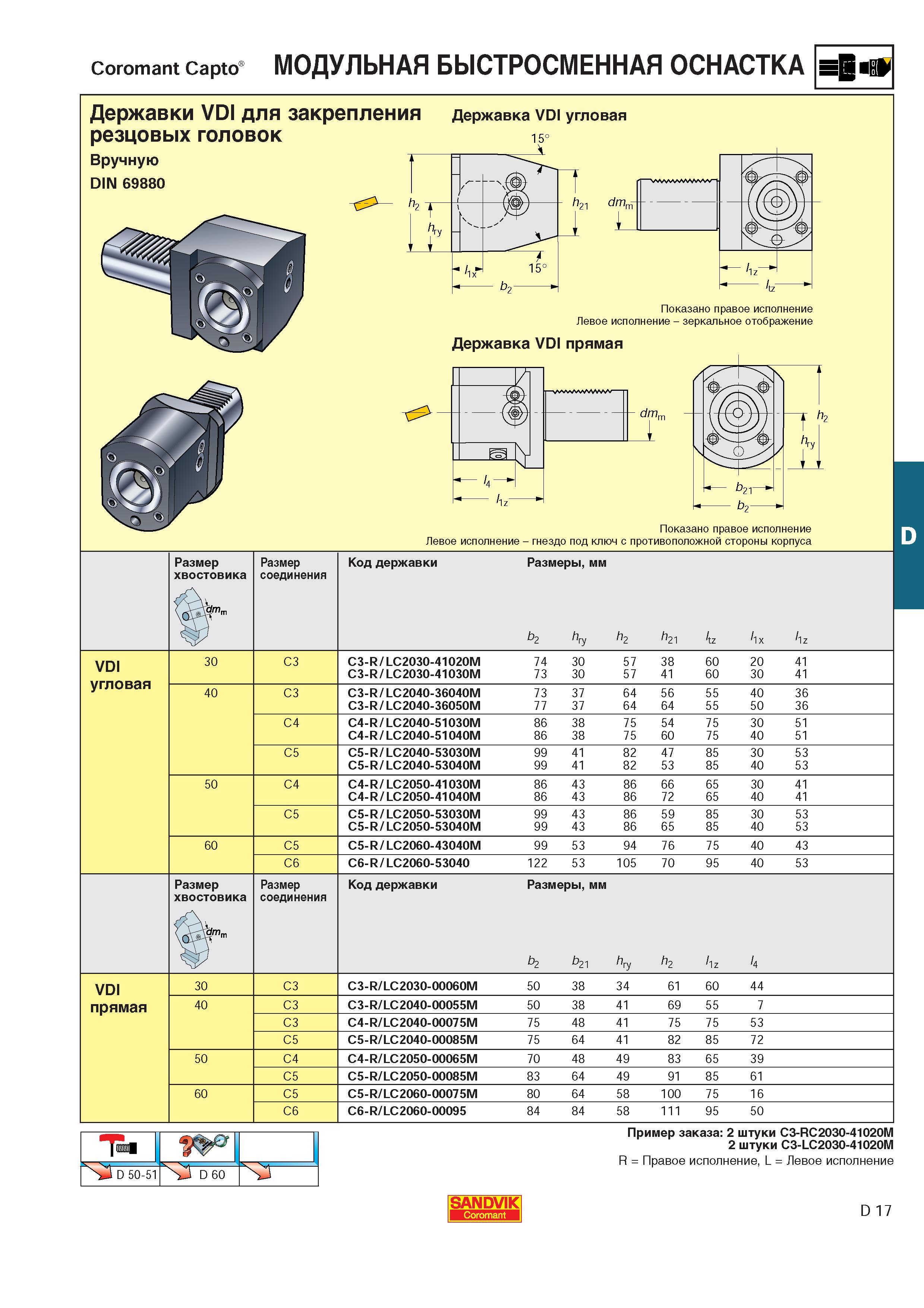

Coromant Capto Модульная быстросменная технологическая оснастка Державки VDI для закрепления Державка VDI угловая резцовых головок Вручную DIN 69880 15 i Показано правое исполнение Левое исполнение - зеркальное отображение dm hry 1L Показано правое исполнение Левое исполнение - гнездо под ключ с противоположной стороны корпуса Размер хвостовика Размер соединения Код державки Размеры мм b2 hry h2 h21 tz 1x 1z 30 C3 C3-R/LC2030-41020M 74 30 57 38 60 20 41 C3-R/LC2030-41030M 73 30 57 41 60 30 41 40 C3 C3-R/LC2040-36040M 73 37 64 56 55 40 36 C3-R/LC2040-36050M 77 37 64 64 55 50 36 C4 C4-R/LC2040-51030M 86 38 75 54 75 30 51 C4-R/LC2040-51040M 86 38 75 60 75 40 51 C5 C5-R/LC2040-53030M 99 41 82 47 85 30 53 C5-R/LC2040-53040M 99 41 82 53 85 40 53 50 C4 C4-R/LC2050-41030M 86 43 86 66 65 30 41 C4-R/LC2050-41040M 86 43 86 72 65 40 41 C5 C5-R/LC2050-53030M 99 43 86 59 85 30 53 C5-R/LC2050-53040M 99 43 86 65 85 40 53 60 C5 C5-R/LC2060-43040M 99 53 94 76 75 40 43 C6 C6-R/LC2060-53040 122 53 105 70 95 40 53 Размер Размер Код державки Размеры мм хвостовика соединения 0Щтгг Щу b2 b21 hry h2 1z 4 30 C3 C3-R/LC2030-00060M 50 38 34 61 60 44 40 C3 C3-R/LC2040-00055M 50 38 41 69 55 7 C3 C4-R/LC2040-00075M 75 48 41 75 75 53 C5 C5-R/LC2040-00085M 75 64 41 82 85 72 50 C4 C4-R/LC2050-00065M 70 48 49 83 65 39 C5 C5-R/LC2050-00085M 83 64 49 91 85 61 60 C5 C5-R/LC2060-00075M 80 64 58 100 75 16 C6 C6-R/LC2060-00095 84 84 58 111 95 50 VDI угловая VDI прямая D 50-51 Пример заказа 2 штуки C3-RC2030-41020M 2 штуки C3-LC2030-41020M R Правое исполнение L Левое исполнение SANDVIK D 17 2
