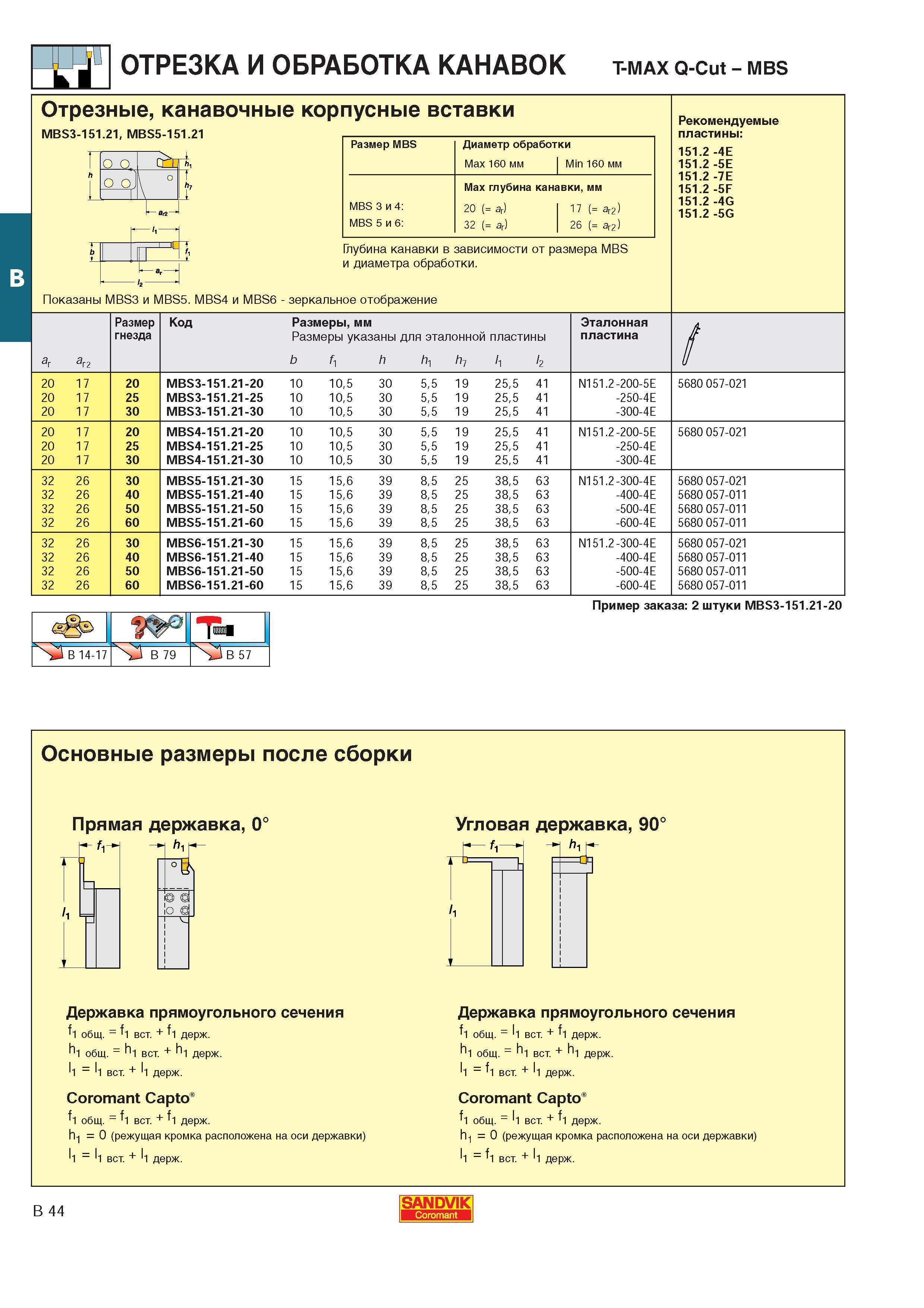

Отрезка и точение канавок токарным инструментом t-max Q-Cut - mbs Отрезные канавочные корпусные вставки MBS3-151.21 MBS5-151.21 Размер MBS Диаметр обработки Max 160 мм Min 160 мм MBS 3 и 4 MBS 5 и 6 Max глубина кан 20 ( ar) 32 ( ar) вки мм 17 ( ar2) 26 ( ar2) Глубина канавки в зависимости от размера MBS и диаметра обработки. Показаны MBS3 и MBS5. MBS4 и MBS6 - зеркальное отображение ar ar2 Размер гнезда Код Размеры мм Размеры указаны для эталонной пластины b f1 h h1 h7 l1 l2 Эталонная пластина 20 17 20 MBS3-151.21-20 10 105 30 55 19 255 41 N151.2-200-5E 5680 057-021 20 17 25 MBS3-151.21-25 10 105 30 55 19 255 41 -250-4E 20 17 30 MBS3-151.21-30 10 105 30 55 19 255 41 -300-4E 20 17 20 MBS4-151.21-20 10 105 30 55 19 255 41 N151.2-200-5E 5680 057-021 20 17 25 MBS4-151.21-25 10 105 30 55 19 255 41 -250-4E 20 17 30 MBS4-151.21-30 10 105 30 55 19 255 41 -300-4E 32 26 30 MBS5-151.21-30 15 156 39 85 25 385 63 N151.2-300-4E 5680 057-021 32 26 40 MBS5-151.21-40 15 156 39 85 25 385 63 -400-4E 5680 057-011 32 26 50 MBS5-151.21-50 15 156 39 85 25 385 63 -500-4E 5680 057-011 32 26 60 MBS5-151.21-60 15 156 39 85 25 385 63 -600-4E 5680 057-011 32 26 30 MBS6-151.21-30 15 156 39 85 25 385 63 N151.2-300-4E 5680 057-021 32 26 40 MBS6-151.21-40 15 156 39 85 25 385 63 -400-4E 5680 057-011 32 26 50 MBS6-151.21-50 15 156 39 85 25 385 63 -500-4E 5680 057-011 32 26 60 MBS6-151.21-60 15 156 39 85 25 385 63 -600-4E 5680 057-011 Рекомендуемые пластины 151.2 151.2 151.2 151.2 151.2 151.2 4E 5E 7E 5F 4G 5G Пример заказа 2 штуки MBS3-151.21-20 Основные размеры после сборки Прямая державка 0 и Ц Н 1р- Угловая державка 90 Державка прямоугольного сечения f1 общ. f1 вст. + f1 держ. h1 общ. h1 вст. + h1 держ. l1 l1 вст. + l1 держ. Coromant Capto f1 общ. f1 вст. + f1 держ. h 0 (режущая кромка расположена на оси державки) l1 l1 вст. + l1 держ. Державка прямоугольного сечения f1 общ. l1 вст. + f1 держ. h1 общ. h1 вст. + h1 держ. l1 f1 вст. + l1 держ. Coromant Capto f1 общ. l1 вст. + f1 держ. h1 0 (режущая кромка расположена на оси державки) l1 f1 вст. + l1 держ. B 44 SANDVIK Coromant
