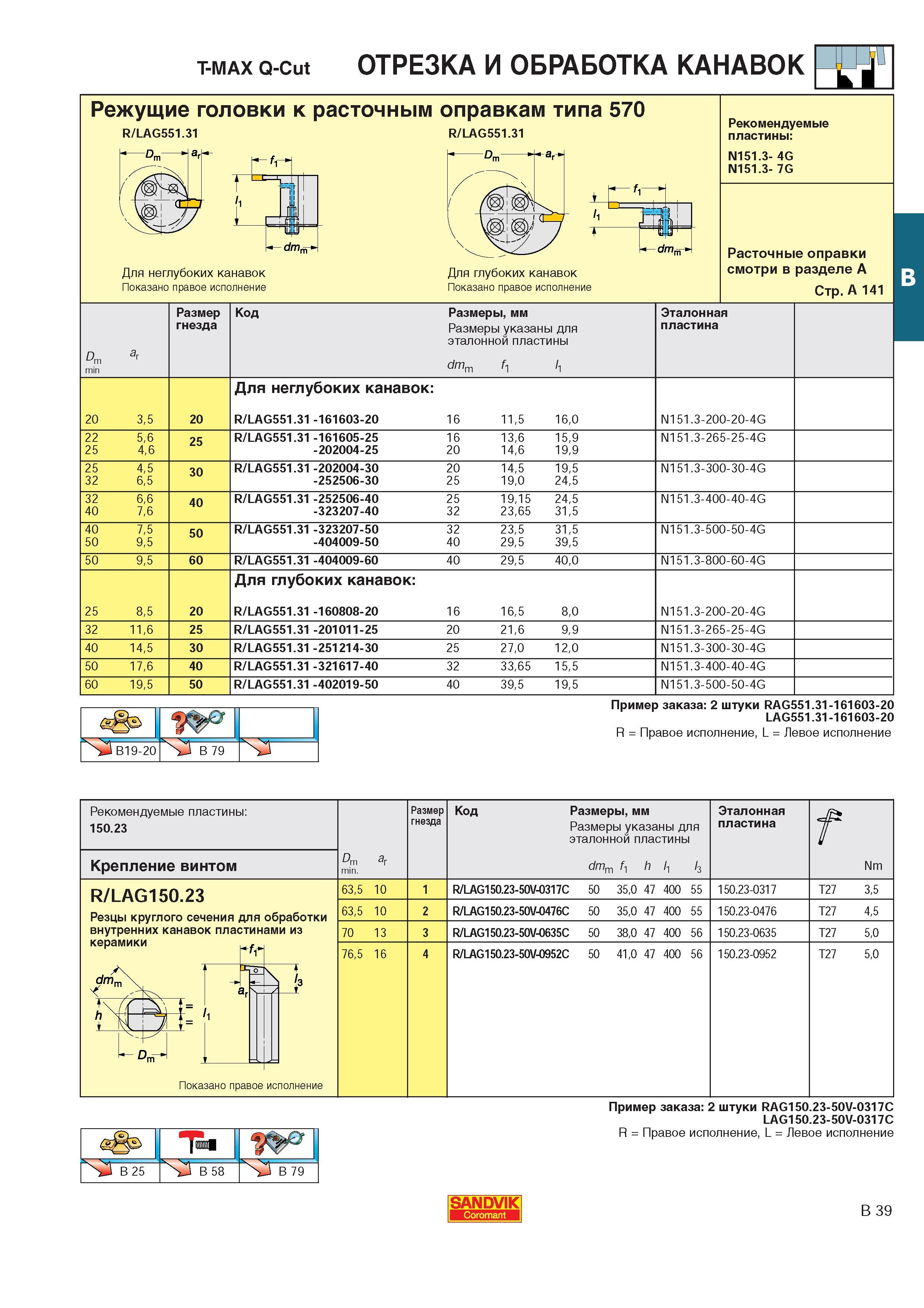

T-MAX Q-Cut Отрезка и точение канавок токарным инструментом Режущие головки к расточным оправкам типа 570 R/LAG551.31 R/LAG551.31 -dm Для неглубоких канавок Показано правое исполнение Для глубоких канавок Показано правое исполнение Рекомендуемые пластины N151.3- 4G N151.3- 7G Расточные оправки смотри в разделе А Стр.A 141 D ar min Размер гнезда Код Размеры мм Размеры указаны для эталонной пластины dmm f1 1 Эталонная пластина 20 35 20 Для неглубоких канавок R/LAG551.31 -161603-20 16 115 160 N151.3-200-20-4G 22 56 25 46 25 R/LAG551.31 -161605-25 16 136 159 -202004-25 20 146 199 N151.3-265-25-4G 25 45 32 65 30 R/LAG551.31 -202004-30 20 145 195 -252506-30 25 190 245 N151.3-300-30-4G 32 66 40 76 40 R/LAG551.31 -252506-40 25 1915 245 -323207-40 32 2365 315 N151.3-400-40-4G 40 75 50 95 50 R/LAG551.31 -323207-50 32 235 315 -404009-50 40 295 395 N151.3-500-50-4G 50 95 60 R/LAG551.31 -404009-60 40 295 400 N151.3-800-60-4G 25 85 20 Для глубоких канавок R/LAG551.31 -160808-20 16 165 80 N151.3-200-20-4G 32 116 25 R/LAG551.31 -201011-25 20 216 99 N151.3-265-25-4G 40 145 30 R/LAG551.31 -251214-30 25 270 120 N151.3-300-30-4G 50 176 40 R/LAG551.31 -321617-40 32 3365 155 N151.3-400-40-4G 60 195 50 R/LAG551.31 -402019-50 40 395 195 N151.3-500-50-4G Пример заказа 2 штуки RAG551.31-161603-20 LAG551.31-161603-20 R Правое исполнение L Левое исполнение Рекомендуемые пластины 150.23 Крепление винтом Dm ar min. Размер гнезда Код Размеры мм Размеры указаны для эталонной пластины dmm f h 1 3 Эталонная пластина Е к 635 10 1 R/LAG150.23-50V-0317C 50 350 47 400 55 150.23-0317 T27 35 635 10 2 R/LAG150.23-50V-0476C 50 350 47 400 55 150.23-0476 T27 45 70 13 3 R/LAG150.23-50V-0635C 50 380 47 400 56 150.23-0635 T27 50 765 16 4 R/LAG150.23-50V-0952C 50 410 47 400 56 150.23-0952 T27 50 R/LAG150.23 Резцы круглого сечения для обработки внутренних канавок пластинами из керамики Показано правое исполнение B 25 B 58 B 79 SANDVIK Coromant Пример заказа 2 штуки RAG150.23-50V-0317C LAG150.23-50V-0317C R Правое исполнение L Левое исполнение B 39
