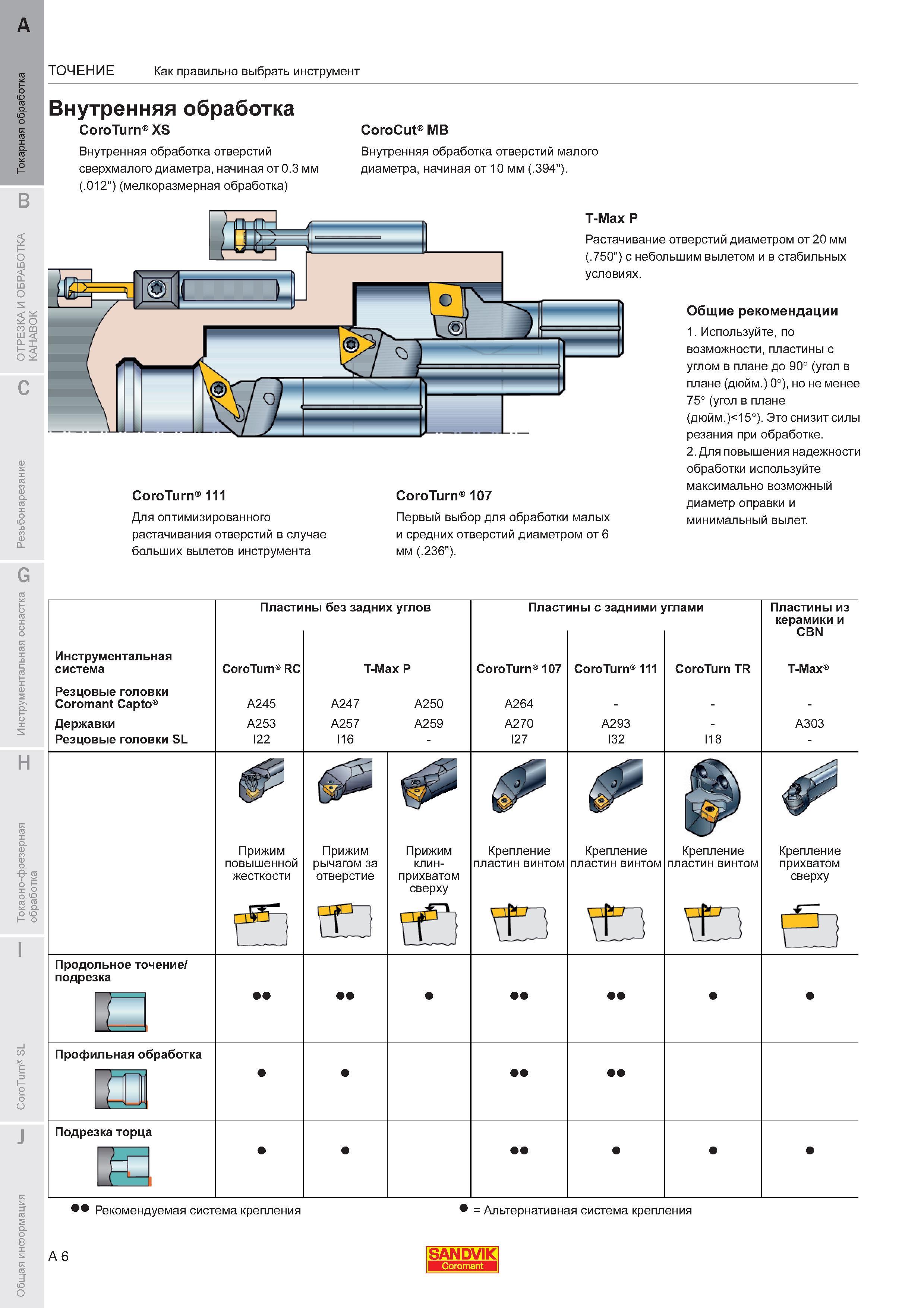

Как правильно выбрать токарный расточной инструмент Sandvik со сменными режущими пластинами Обзор основных групп резцов в зависимости от диаметра _ растачиваемого отверстия Внутренняя обработка отверстий сверхмалого диаметра начиная от 0.3 мм (.012") (мелкоразмерная обработка) CoroCut MB Внутренняя обработка отверстий малого диаметра начиная от 10 мм (.394"). CoroTurn 111 Для оптимизированного растачивания отверстий в случае больших вылетов инструмента CoroTurn 107 Первый выбор для обработки малых и средних отверстий диаметром от 6 мм (.236"). T-Max P Растачивание отверстий диаметром от 20 мм (.750") с небольшим вылетом и в стабильных условиях. Общие рекомендации 1. Используйте по возможности пластины с углом в плане до 90 (угол в плане (дюймовый) 0) но не менее 75 (угол в плане (дюйм.)15). Это снизит силы резания при обработке. 2. Для повышения надежности обработки используйте максимально возможный диаметр оправки и минимальный вылет. Инструментальная система Резцовые головки Coromant Capto Державки Резцовые головки SL Пластины без задних углов CoroTurn RC A245 A253 I22 T-Max P A247 A257 I16 A250 A259 Пластины с задними углами CoroTurn 107 A264 A270 I27 CoroTurn 111 A293 I32 CoroTurn TR I18 Пластины из керамики и CBN T-Max A303 Прижим повышенной жесткости Прижим рычагом за отверстие Прижим клин- прихватом сверху Крепление пластин винтом Крепление пластин винтом Крепление пластин винтом Крепление прихватом сверху Продольное точение подрезка Профильная обработка Подрезка торца Рекомендуемая система крепления Альтернативная система крепления A 6 SANDVIK Coromant ТОЧЕНИЕ Внутренняя обработка CoroTurn XS
