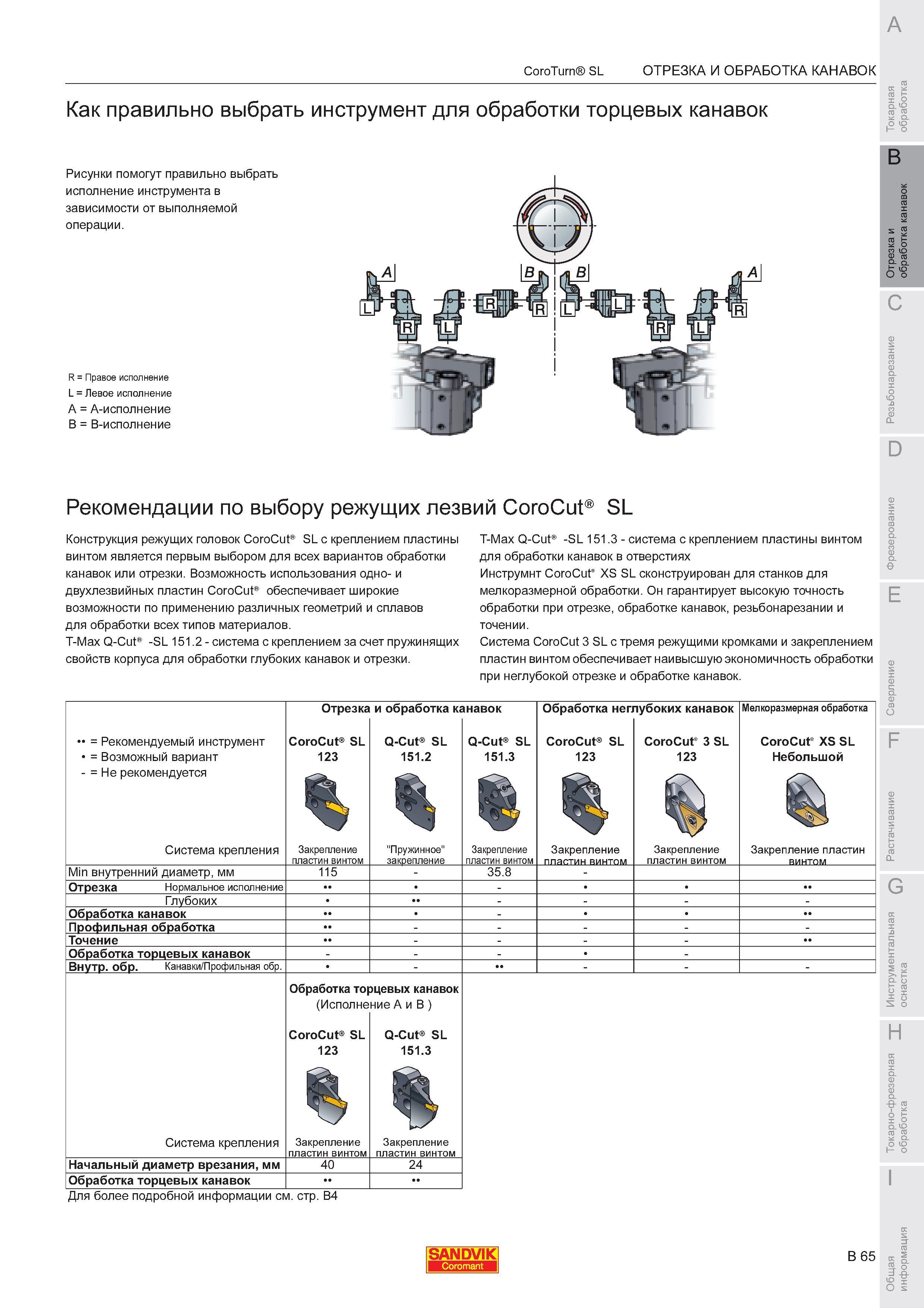

Как правильно выбрать станочный токарный инструмент Sandvik для обработки торцевых канавок Рисунки помогут правильно выбрать исполнение сборных токарных резцов в зависимости от выполняемой технологической операции. R Правое исполнение L Левое исполнение A A-исполнение B B-исполнение Рекомендации по выбору режущих лезвий CoroCut SL Конструкция режущих головок CoroCut SL с креплением пластины винтом является первым выбором для всех вариантов обработки канавок или отрезки. Возможность использования одно- и двухлезвийных пластин CoroCut обеспечивает широкие возможности по применению различных геометрий и сплавов для обработки всех типов материалов. T-Max Q-Cut -SL 151.2 - система с креплением за счет пружинящих свойств корпуса для обработки глубоких канавок и отрезки. T-Max Q-Cut -SL 151.3 - система с креплением пластины винтом для обработки канавок в отверстиях Инструмнт CoroCut XS SL сконструирован для станков для мелкоразмерной обработки. Он гарантирует высокую точность обработки при отрезке обработке канавок резьбонарезании и точении. Система CoroCut 3 SL с тремя режущими кромками и закреплением пластин винтом обеспечивает наивысшую экономичность обработки при неглубокой отрезке и обработке канавок. Рекомендуемый инструмент Возможный вариант - Не рекомендуется Система крепления Отрезка CoroCut SL 123 Закрепление пластин винтом и обработка ка Q-Cut SL 151.2 "Пружинное" закрепление жавок Q-Cut SL 151.3 Закрепление пластин винтом Обработка неп CoroCut SL 123 Закрепление пластин винтом лубоких канавок CoroCut 3 SL 123 Закрепление пластин винтом Мелкоразмерная обработка CoroCut XS SL Небольшой Закрепление пластин винтом Min внутренний диаметр мм 115 - 35.8 Отрезка Нормальное исполнение Глубоких - Обработка канавок Профильная обработка Точение - Обработка торцевых канавок Внутр. обр. Канавки Профильная обр. Система крепления Обработка то (Исполне CoroCut SL 123 Закрепление пластин винтом щевых канавок ние A и B ) Q-Cut SL 151.3 Закрепление пластин винтом Начальный диаметр врезания мм 40 24 Обработка торцевых канавок Для более подробной информации см. стр. B4 SANDVIK Coromant B 65 CoroTurn SL Токарная отрезка и точение канавок
