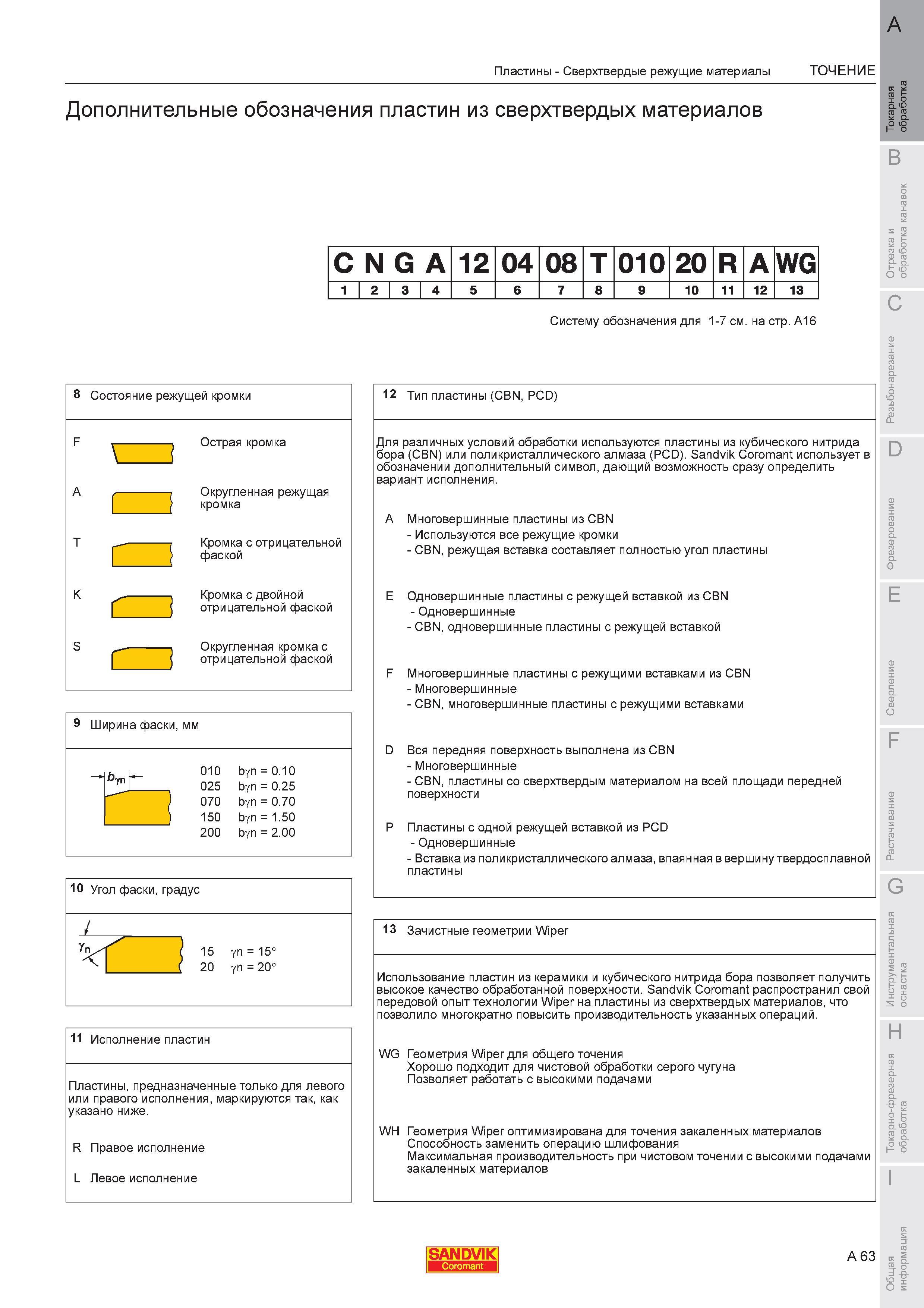

Дополнительные система обозначения пластин из сверхтвердых материалов Состояние режущей кромки Острая кромка Округленная режущая кромка Кромка с отрицательной фаской Кромка с двойной отрицательной фаской Округленная кромка с отрицательной фаской F T K S 9 Ширина фаски мм Ьуп 010 byn 0.10 025 byn 0.25 070 byn 0.70 150 byn 1.50 200 byn 2.00 11 Исполнение пластин Пластины предназначенные только для левого или правого исполнения маркируются так как указано ниже. R Правое исполнение L Левое исполнение 12 Тип пластины (CBN PCD) Для различных условий обработки используются пластины из кубического нитрида бора (CBN) или поликристаллического алмаза (PCD). Sandvik Coromant использует в обозначении дополнительный символ дающий возможность сразу определить вариант исполнения. A Многовершинные пластины из CBN - Используются все режущие кромки - CBN режущая вставка составляет полностью угол пластины E Одновершинные пластины с режущей вставкой из CBN - Одновершинные - CBN одновершинные пластины с режущей вставкой F Многовершинные пластины с режущими вставками из CBN - Многовершинные - CBN многовершинные пластины с режущими вставками D Вся передняя поверхность выполнена из CBN - Многовершинные - CBN пластины сверхтвердым материалом на всей площади передней поверхности P Пластины с одной режущей вставкой из PCD - Одновершинные - Вставка из поликристаллического алмаза впаянная в вершину твердосплавной пластины 13 Зачистные геометрии Wiper Использование пластин из керамики и кубического нитрида бора позволяет получить высокое качество обработанной поверхности. Sandvik Coromant распространил свой передовой опыт технологии Wiper на пластины из сверхтвердых материалов что позволило многократно повысить производительность указанных операций. WG Геометрия Wiper для общего точения Хорошо подходит для чистовой обработки серого чугуна Позволяет работать с высокими подачами WH Геометрия Wiper оптимизирована для точения закаленных материалов Способность заменить операцию шлифования Максимальная производительность при чистовом точении с высокими подачами закаленных материалов SANDVIK Coromant A 63 Пластины Сверхтвердые режущие материалы ТОЧЕНИЕ С N G А 12 04 00 о Т 010 о см R А WG в 7 8 9 10 11 12 13 Систему обозначения для 1-7 см. на стр. A16 8
