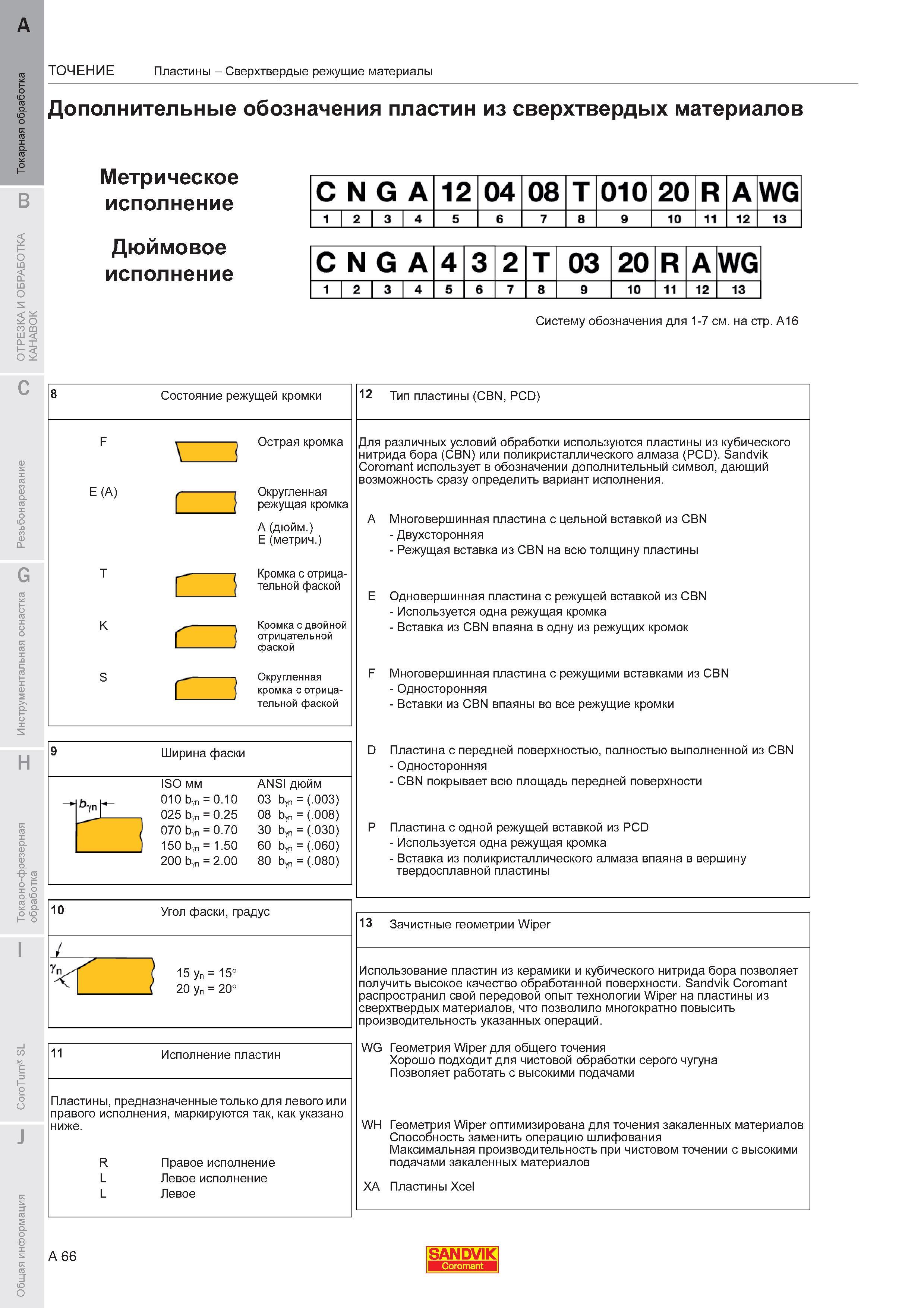

Дополнительная система обозначения сменных режущих токарных пластин из сверхтвердых материалов Метрическое и дюймовое исполнение Состояние режущей кромки 12 Тип пластины (CBN PCD) E (A) 10 Острая кромка Округленная режУщая кромка A (дюймовый) E (метрический) Кромка с отрицательной фаской Кромка с двойной отрицательной фаской Округленная кромка с отрицательной фаской Ширина фаски ISO мм ANSI дюйм 010 bTn 0.10 03 byn (.003) 025 bTn 0.25 08 byn (.008) 070 byn 0.70 30 byn (.030) 150 byn 1.50 60 byn (.060) 200 byn 2.00 80 byn (.080) Угол фаски градус 15 yn 15 20 yn 20 Для различных условий обработки используются пластины из кубического нитрида бора (CBN) или поликристаллического алмаза (PCD). Sandvik Coromant использует в обозначении дополнительный символ дающий возможность сразу определить вариант исполнения. A Многовершинная пластина с цельной вставкой из CBN - Двухсторонняя - Режущая вставка из CBN на всю толщину пластины E Одновершинная пластина с режущей вставкой из CBN - Используется одна режущая кромка - Вставка из CBN впаяна в одну из режущих кромок Многовершинная пластина с режущими вставками из CBN - Односторонняя - Вставки из CBN впаяны во все режущие кромки Пластина с передней поверхностью полностью выполненной из CBN - Односторонняя - CBN покрывает всю площадь передней поверхности Пластина с одной режущей вставкой из PCD - Используется одна режущая кромка - Вставка из поликристаллического алмаза впаяна в вершину твердосплавной пластины 11 Исполнение пластин Пластины предназначенные только для левого или правого исполнения маркируются так как указано ниже. R Правое исполнение L Левое исполнение L Левое 13 Зачистные геометрии Wiper Использование пластин из керамики и кубического нитрида бора позволяет получить высокое качество обработанной поверхности. Sandvik Coromant распространил свой передовой опыт технологии Wiper на пластины из сверхтвердых материалов что позволило многократно повысить производительность указанных операций. WG Геометрия Wiper для общего точения Хорошо подходит для чистовой обработки серого чугуна Позволяет работать с высокими подачами WH Геометрия Wiper оптимизирована для точения закаленных материалов Способность заменить операцию шлифования Максимальная производительность при чистовом точении с высокими подачами закаленных материалов XПластины Xcel A 66 SANDVIK 8 F T K F S D 9 P ТОЧЕНИЕ Пластины Сверхтвердые режущие материалы Дюймовое исполнение Систему обозначения для 1-7 см. на стр. A16
