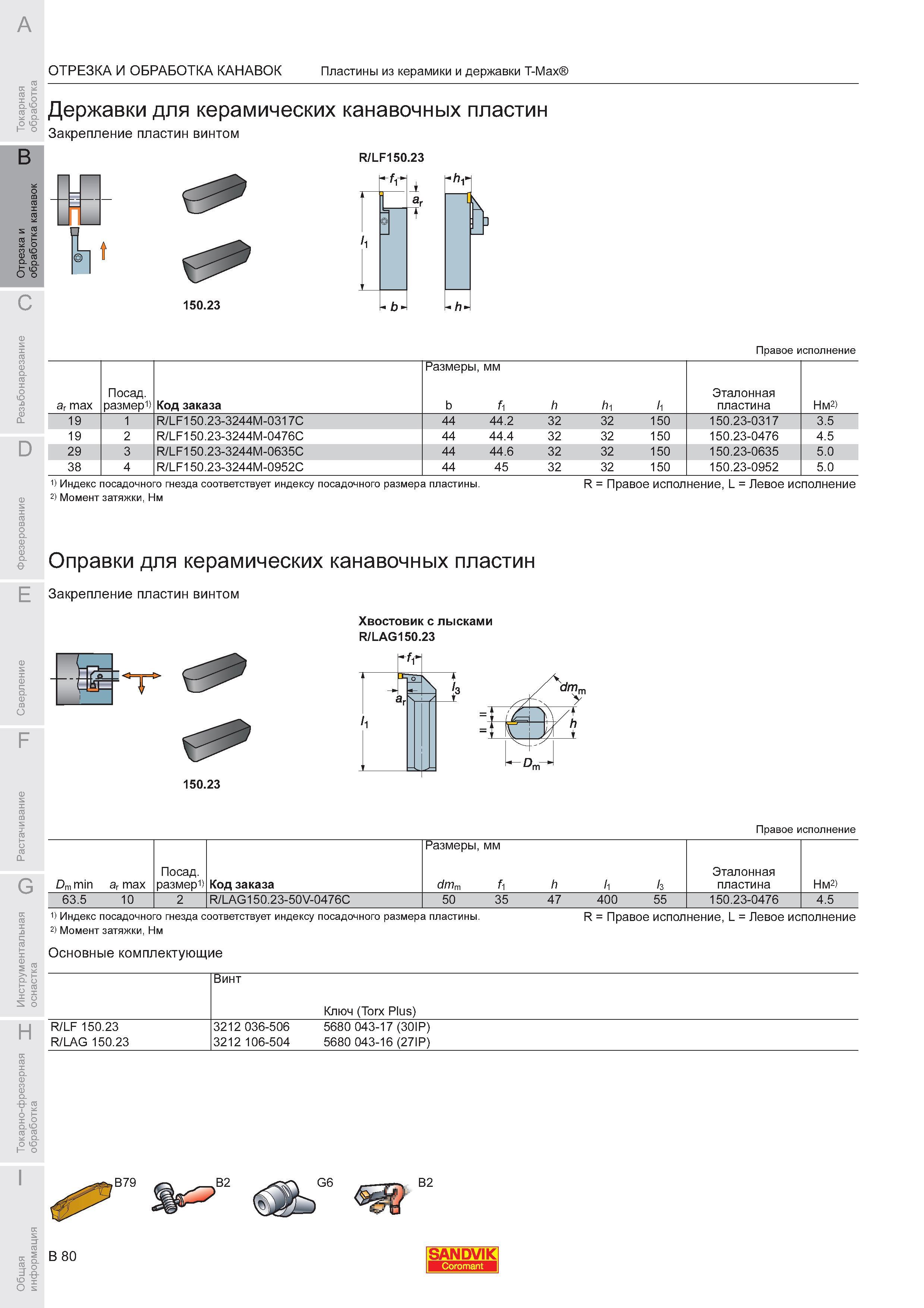

Державки Sandvik Coromant T-Max для керамических канавочных пластин Закрепление пластин винтом R/LF150 23 150 23 Правое исполнение Код зака

Державки Sandvik Coromant T-Max для керамических канавочных пластин Закрепление пластин винтом R/LF150.23 150.23 Правое исполнение Код заказа Размеры мм b fi h hi li Эталонная пластина Нм2) 19 1 R/LF150.23-3244M-0317C 44 44.2 32 32 150 150.23-0317 3.5 19 2 R/LF150.23-3244M-0476C 44 44.4 32 32 150 150.23-0476 4.5 29 3 R/LF150.23-3244M-0635C 44 44.6 32 32 150 150.23-0635 5.0 38 4 R/LF150.23-3244M-0952C 44 45 32 32 150 150.23-0952 5.0 1) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. R Правое исполнение L Левое исполнение 2) Момент затяжки Нм Оправки для керамических канавочных пластин Закрепление пластин винтом Хвостовик с лысками R/LAG150.23 150.23 Правое исполнение Размеры мм Dm min ar max Посадочный размер Код заказа dmm fi h li 1з Эталонная пластина Нм2) 63.5 10 2 R/LAG150.23-50V-0476C 50 35 47 400 55 150.23-0476 4.5 1) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 2) Момент затяжки Нм Основные комплектующие R Правое исполнение L Левое исполнение Винт Ключ (Torx Plus) R/LF 150.23 3212 036-506 5680 043-17 (30IP) R/LAG 150.23 3212 106-504 5680 043-16 (27IP) Токарная отрезка и точение канавок Пластины из керамики и державки ar max ci a. о 85 cg.
