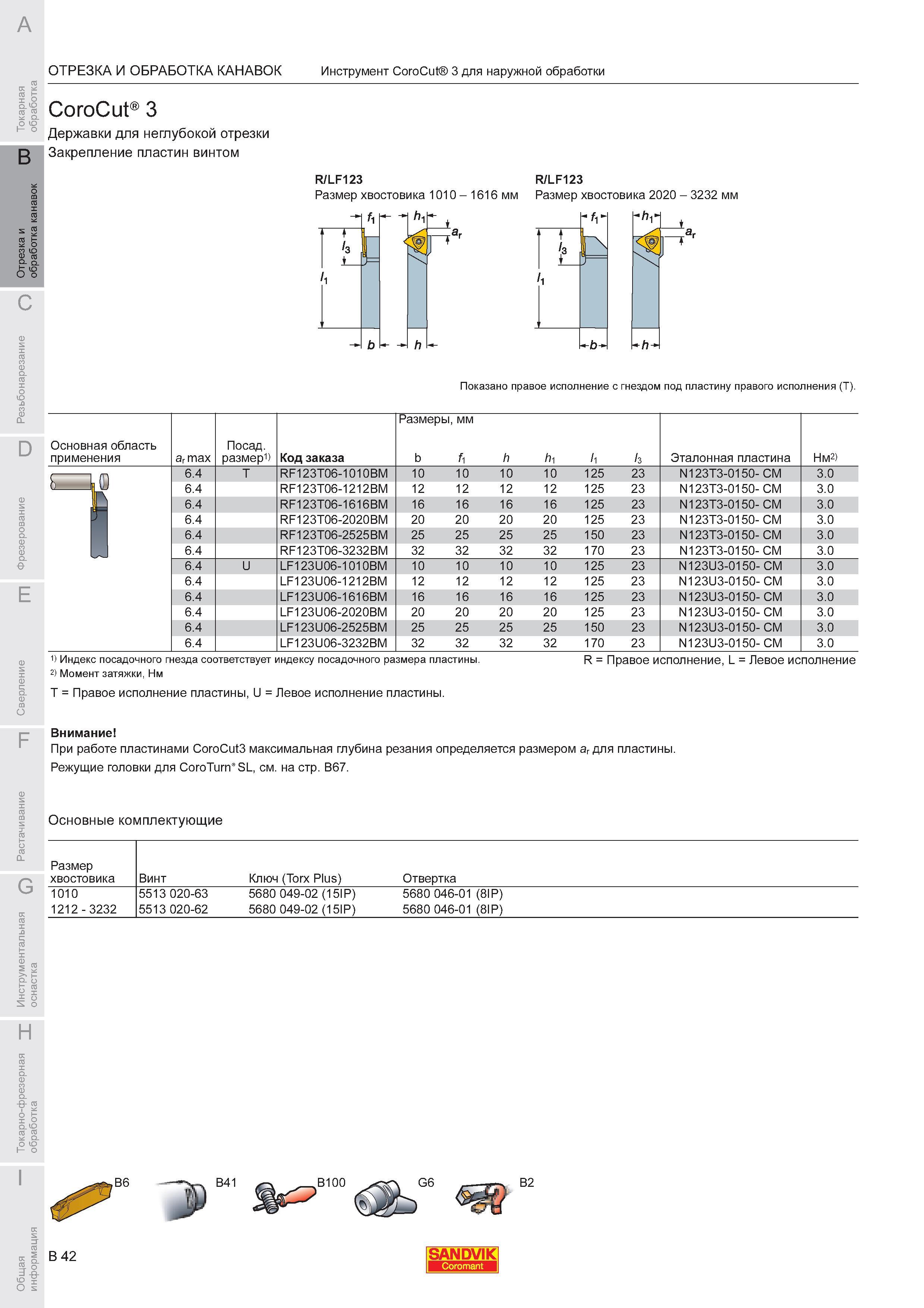

432 Каталог SANDVIK COROMANT 2008 Режущий инструмент и оснастка для обработки на станках Стр.B42 |
|||||
Державки Sandvik Coromant CoroCut 3 для неглубокой отрезки Закрепление пластин винтом R/LF123 Размер хвостовика 10х10 - 16х16 мм Размер хвоДержавки Sandvik Coromant CoroCut 3 для неглубокой отрезки Закрепление пластин винтом R/LF123 Размер хвостовика 10х10 - 16х16 мм Размер хвостовика 2020 - 3232 мм Показано правое исполнение с гнездом под пластину правого исполнения (T). Основная область применения ar max Посадочный размер Код заказа Размеры мм b fi h hi l1 3 Эталонная пластина Нм2) 6.4 T RF123T06-1010BM 10 10 10 10 125 23 N123T3-0150- CM 3.0 6.4 RF123T06-1212BM 12 12 12 12 125 23 N123T3-0150- CM 3.0 6.4 RF123T06-1616BM 16 16 16 16 125 23 N123T3-0150- CM 3.0 6.4 RF123T06-2020BM 20 20 20 20 125 23 N123T3-0150- CM 3.0 6.4 RF123T06-2525BM 25 25 25 25 150 23 N123T3-0150- CM 3.0 6.4 RF123T06-3232BM 32 32 32 32 170 23 N123T3-0150- CM 3.0 6.4 U LF123U06-1010BM 10 10 10 10 125 23 N123U3-0150- CM 3.0 6.4 LF123U06-1212BM 12 12 12 12 125 23 N123U3-0150- CM 3.0 6.4 LF123U06-1616BM 16 16 16 16 125 23 N123U3-0150- CM 3.0 6.4 LF123U06-2020BM 20 20 20 20 125 23 N123U3-0150- CM 3.0 6.4 LF123U06-2525BM 25 25 25 25 150 23 N123U3-0150- CM 3.0 6.4 LF123U06-3232BM 32 32 32 32 170 23 N123U3-0150- CM 3.0 1) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 2) Момент затяжки Нм T Правое исполнение пластины U Левое исполнение пластины. R Правое исполнение L Левое исполнение Внимание При работе пластинами CoroCut3 максимальная глубина резания определяется размером ar для пластины. Режущие головки для CoroTurn SL см. на стр. B67. Основные комплектующие Размер хвостовика Винт Ключ (Torx Plus) Отвертка 1010 5513 020-63 5680 049-02 (151P) 5680 046-01 (8IP) 1212 - 3232 5513 020-62 5680 049-02 (15IP) 5680 046-01 (8IP) Токарная отрезка и точение канавок Инструмент CoroCut 3 для наружной обработки CoroCut 3 |
|||||
