593 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I041

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I041 0593 Lab2u

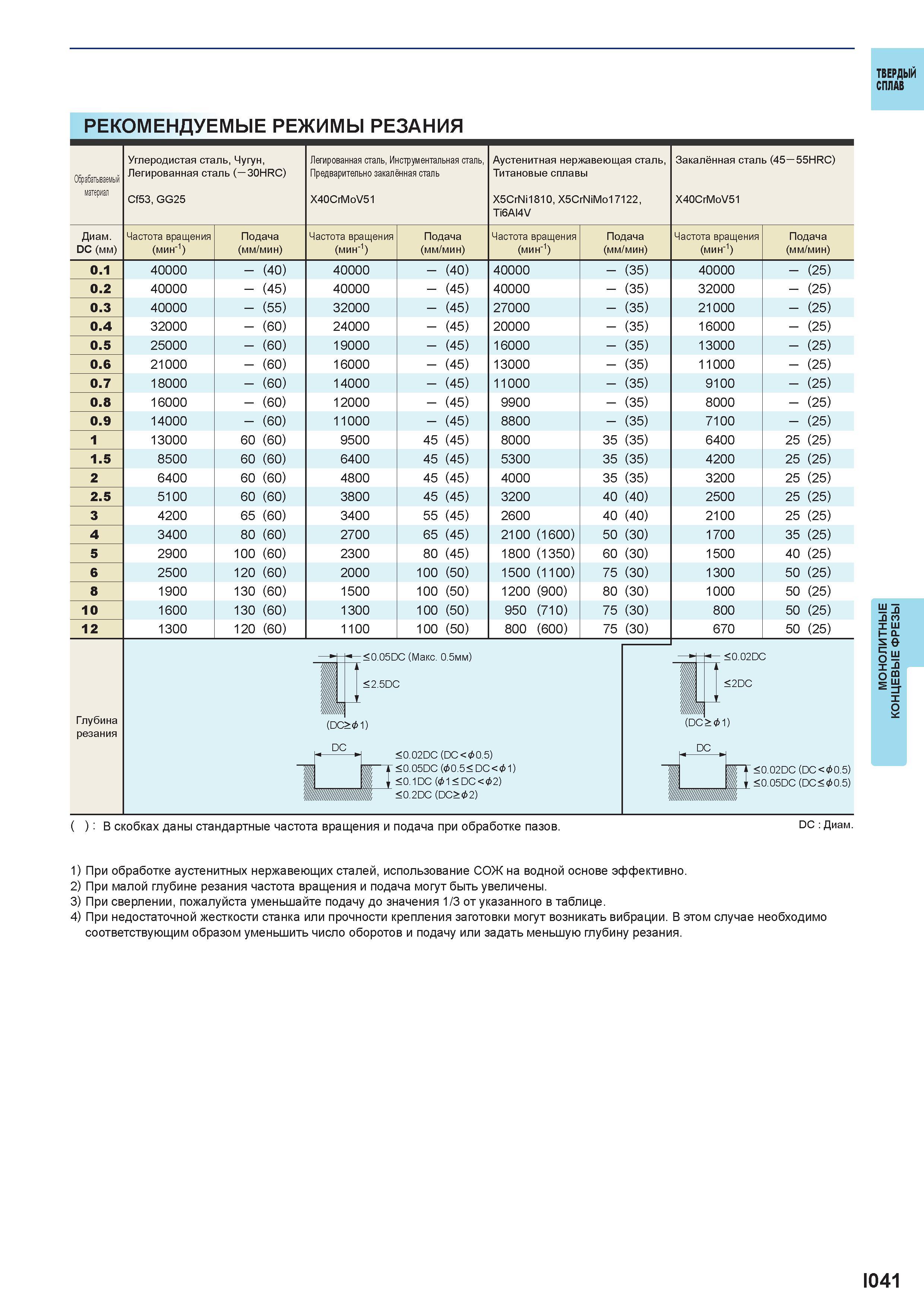

Твердый сплав Рекомендуемые режимы резания Обрабатываемый материал Диаметр DC (мм) Углеродистая сталь, Чугун, Легированная сталь ( 30HRC) Cf53, GG25 Частота вращения (мин-1) Подача (мм/мин) Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Частота вращения (мин-1) Подача (мм/мин) Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810, X5CrNiMo17122, Ti6Al4V Частота вращения (мин-1) Подача (мм/мин) Закалённая сталь (45 55HRC) X40CrMoV51 Частота вращения (мин-1) Подача (мм/мин) 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.5 2 2.5 3 4 5 10 12 40000 40000 40000 32000 25000 21000 18000 16000 14000 13000 8500 6400 5100 4200 3400 2900 2500 1900 1600 1300 (40) (45) (55) (60) (60) (60) (60) (60) (60) 60 (60) 60 (60) 60 (60) 60 (60) 65 (60) 80 (60) 100 (60) 120 (60) 130 (60) 130 (60) 120 (60) 40000 40000 32000 24000 19000 16000 14000 12000 11000 9500 6400 4800 3800 3400 2700 2300 2000 1500 1300 1100 (40) (45) (45) (45) (45) (45) (45) (45) (45) 45 (45) 45 (45) 45 (45) 45 (45) 55 (45) 65 (45) 80 (45) 100 (50) 100 (50) 100 (50) 100 (50) 40000 40000 27000 20000 16000 13000 11000 9900 8800 8000 5300 4000 3200 2600 2100 1800 1500 1200 950 800 (35) (35) (35) (35) (35) (35) (1600) (1350) (1100) (900) (710) (600) (35) (35) (35) 35 (35) 35 (35) 35 (35) 40 (40) 40 (40) 50 (30) 60 (30) 75 (30) 80 (30) 75 (30) 75 (30) 40000 32000 21000 16000 13000 11000 9100 8000 7100 6400 4200 3200 2500 2100 1700 1500 1300 1000 800 670 (25) (25) (25) (25) (25) (25) (25) (25) (25) 25 (25) 25 (25) 25 (25) 25 (25) 25 (25) 35 (25) 40 (25) 50 (25) 50 (25) 50 (25) 50 (25) Глубина резания <0.05DC (Макс. 0.5мм) < 2.5DC шшл (DC>& 1) DC <0.02DC (DC<&0.5) <0.05DC(& 0.5 < DC< & 1) <0.1DC (& 1 < DC< &2) <0.2DC (DC>&2) <0.02DC < 2DC (DC >& 1) DC <0.02DC (DC<&0.5) <0.05DC (DC<&0.5) ( ): В скобках даны стандартные частота вращения и подача при обработке пазов. DC Диаметр 1) При обработке аустенитных нержавеющих сталей, использование СОЖ на водной основе эффективно. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) При сверлении, пожалуйста уменьшайте подачу до значения 1/3 от указанного в таблице. 4) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 1041 Монолитные концевые фрезы
