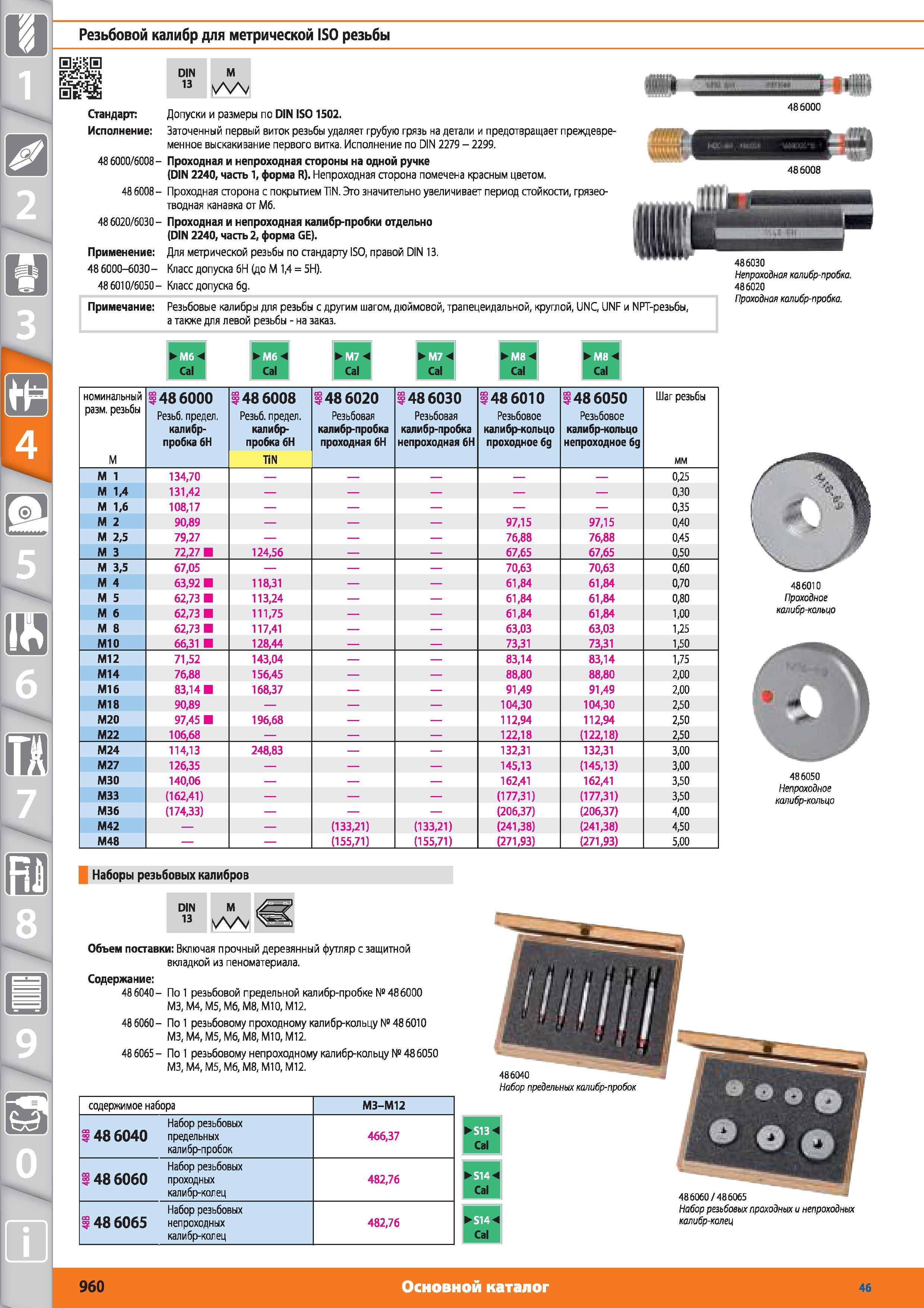

Резьбовой калибр для метрической ISO резьбы от Hoffmann Group DIN М 13 48 6000 6008 -486008-486020 6030- Применение 48 6000-6030-486010 6050- Допуски и размеры по DIN ISO 1502. Заточенный первый виток резьбы удаляет грубую грязь на детали и предотвращает преждевременное выскакивание первого витка. по DIN 2279 2299. Проходная и непроходная стороны на одной ручке (DIN 2240 часть 1 форма R). Непроходная сторона помечена красным цветом. Проходная сторона с покрытием TiN. Это значительно увеличивает период стойкости грязеотводная канавка от Мб. Проходная и непроходная калибр-пробки отдельно (DIN 2240 часть 2 форма GE). Для метрической резьбы по стандарту ISO правой DIN 13. Класс допуска 6Н (до М 14 5Н). Класс допуска 6д. 486000 Примечание Резьбовые калибры для резьбы с другим шагом дюймовой трапецеидальной круглой UNC UNF и NPT-резьбы а также для левой резьбы на заказ. Cal 486030 Непроходная калибр-пробка. 486020 Проходная калибр-пробка. номинальный разм. резьбы М 1486000 Резьб предел калибр-пробка 6Н 5 48 6008 Резьб предел калибр-пробка 6Н TiN 1486020 Резьбовая калибр-пробка проходная 6Н 1486030 Резьбовая калибр-пробка непроходная 6Н 1486010 Резьбовое калибр-кольцо проходное бд 1486050 Резьбовое калибр-кольцо непроходное бд Шаг резьбы мм М 1 13470 025 М 1А 13142 030 М 16 10817 035 М 2 9089 9715 9715 040 М 25 7927 7688 7688 045 М 3 7227 12456 6765 6765 050 М 35 6705 7063 7063 060 М 4 6392 11831 6184 6184 070 М 5 6273 11324 6184 6184 080 М 6273 11175 6184 6184 100 М 8 6273 11741 6303 6303 125 М10 6631 12844 7331 7331 150 М12 7152 14304 8314 8314 175 М14 7688 15645 8880 8880 200 М16 8314 16837 9149 9149 200 М18 9089 10430 10430 250 М20 9745 19668 11294 11294 250 М22 10668 12218 (12218) 250 М24 11413 24883 13231 13231 300 М27 12635 14513 (14513) 300 МЗО 14006 16241 16241 350 МЗЗ (16241) (17731) (17731) 350 М36 (17433) (20637) (20637) 400 М42 (13321) (13321) (24138) (24138) 450 М48 (15571) (15571) (27193) (27193) 500 486010 Проходное калибр-кольцо 486050 Непроходное калибр-кольцо Наборы резьбовых калибров DIN М 13 naa Объем поставки Включая прочный деревянный футляр с защитной вкладкой из пеноматериала. Содержание 486040- По 1 резьбовой предельной калибр-пробке 486000 М3 М4 М5 Мб М8 М10 М12. 486060- По 1 резьбовому проходному калибр-кольцу 486010 М3 М4 М5 Мб М8 М10 М12. 48 6065 По 1 резьбовому непроходному калибр-кольцу 486050 М3 М4 М5 Мб М8 М10 М12. содержимое набора МЗ-М12 i 48 6040 Набор резьбовых предельных калибр-пробок 46637 486060 Набор резьбовых проходных калибр-колец 48276 148 6065 Набор резьбовых непроходных калибр-колец 48276 960 Основной каталог 46
