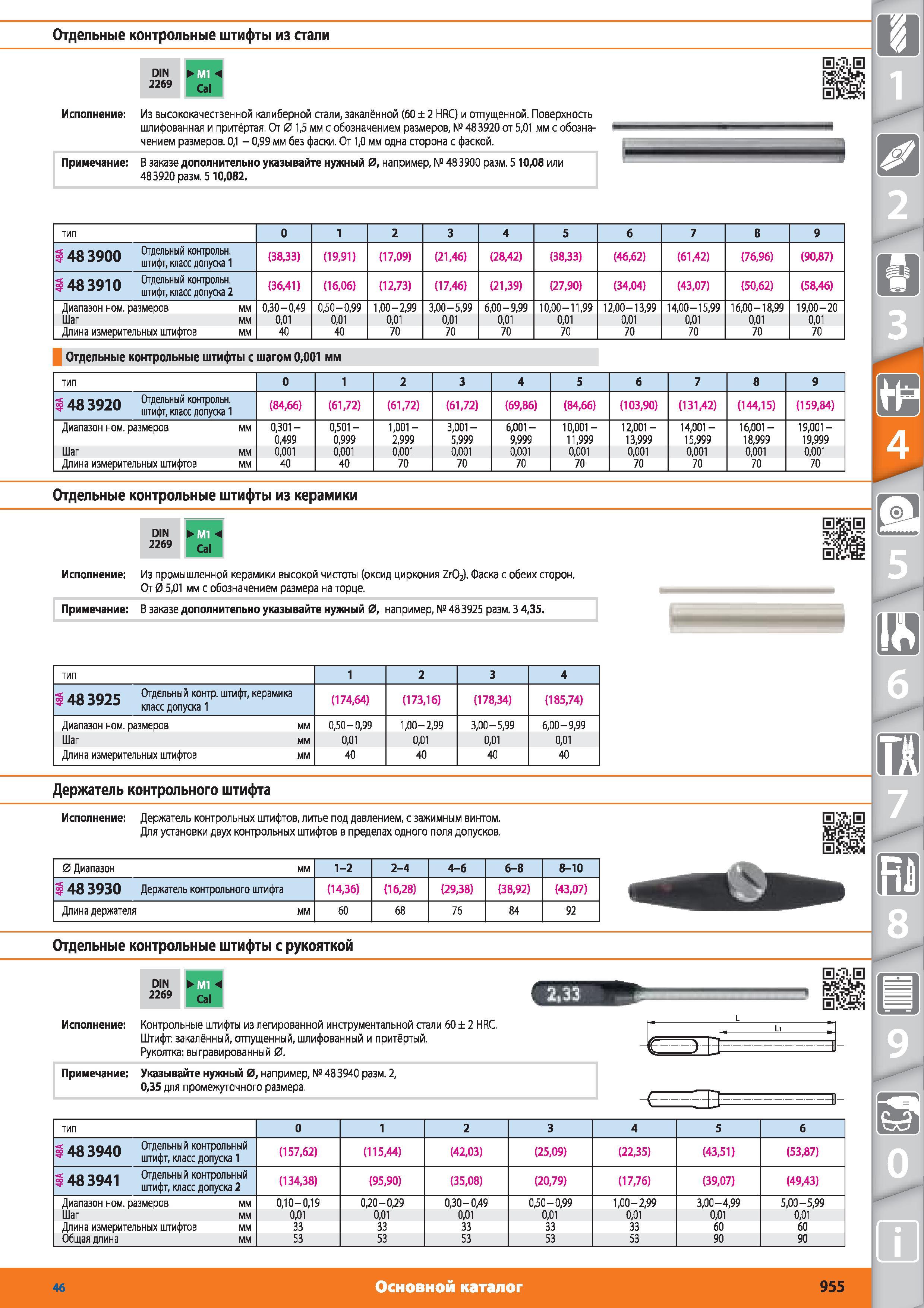

Отдельные контрольные штифты из стали от Hoffmann Group DIN Ям1 2269 Cal Из высококачественной калиберной стали закалённой (60 2 HRC) и отпущенной Пов

Отдельные контрольные штифты из стали от Hoffmann Group DIN Ям1 2269 Cal Из высококачественной калиберной стали закалённой (60 2 HRC) и отпущенной. Поверхность шлифованная и притёртая. От 0 15 мм с обозначением размеров 48 3920 от 501 мм с обозначением размеров. 01 099 мм без фаски. От 10 мм одна сторона с фаской. Примечание В заказе дополнительно указывайте нужный 0 например 483900 разм. 5 1008 или 483920 разм. 5 10082. ТИП 0 1 2 3 4 5 7 8 9 1483900 Отдельный контрольн. штифт класс допуска 1 (3833) (1991) (1709) (2146) (2842) (3833) (4662) (6142) (7696) (9087) 1483910 Отдельный контрольн. штифт класс допуска 2 (3641) (1606) (1273) (1746) (2139) (2790) (3404) (4307) (5062) (5846) Диапазон ном. размеров мм 030-049 050-099 100-299 300-599 600-999 1000-1199 1200-1399 1400-1599 1600-1899 1900-20 Шаг мм 001 001 001 001 001 001 001 001 001 001 Длина измерительных штифтов мм 40 40 70 70 70 70 70 70 70 70 Отдельные контрольные штифты с шагом 0001 мм тип 0 1 2 3 4 5 6 7 8 9 а 48 3920 Отдельный контрольн. штифт класс допуска 1 (8466) (6172) (6172) (6172) (6986) (8466) (10390) (13142) (14415) (15984) Диапазон ном. размеров мм 0301 -0499 0501 -0999 1001- 2999 3001- 5999 6001 -9999 10001 -11999 12001- 13999 14001 -15999 16001- 18999 19001 -19999 Шаг мм 0001 0001 0001 0001 0001 0001 0001 0001 0001 0001 Длина измерительных штифтов мм 40 40 70 70 70 70 70 70 70 70 Отдельные контрольные штифты из керамики DIN 2269 Из промышленной керамики высокой чистоты (оксид циркония Zr02). Фаска с обеих сторон. От 0 501 мм с обозначением размера на торце. Примечание В заказе дополнительно указывайте нужный 0 например 483925 разм. 3 435. тип 1 2 3 4 S ЛЯ 4Q74 Отдельный контр штифт керамика 'г класс допуска 1 (17464) (17316) (17834) (18574) Диапазон ном. размеров мм 050-099 100-299 300-599 600-999 Шаг мм 001 001 001 001 Длина измерительных штифтов мм 40 40 40 40 Держатель контрольного штифта Держатель контрольных штифтов литье под давлением с зажимным винтом. Для установки двух контрольных штифтов в пределах одного поля допусков. 0 Диапазон мм 1-2 2-4 4-6 6-8 8-10 48 3930 Держатель контрольного штифта (1436) (1628) (2938) (3892) (4307) Длина держателя мм 60 68 76 84 92 Отдельные контрольные штифты с рукояткой DIN 2269 Контрольные штифты из легированной инструментальной стали 60 2 HRC. Штифт закалённый отпущенный шлифованный и притёртый. Рукоятка выгравированный 0. Примечание Указывайте нужный 0 например 483940 разм. 2 035 для промежуточного размера. L1 и -и (- i i i i i i i i i i ТИП 0 1 2 3 4 5 6 1483940 Отдельный контрольный штифт класс допуска 1 (15762) (11544) (4203) (2509) (2235) (4351) (5387) 1483941 Отдельный контрольный штифт класс допуска 2 (13438) (9590) (3508) (2079) (1776) (3907) (4943) Диапазон ном. размеров мм 010-019 020-029 030-049 050-099 100-299 300-499 500-599 Шаг мм 001 001 001 001 001 001 001 Длина измерительных штифтов мм 33 33 33 33 33 60 60 Общая длина мм 53 53 53 53 53 90 90 46 Основной каталог 955
