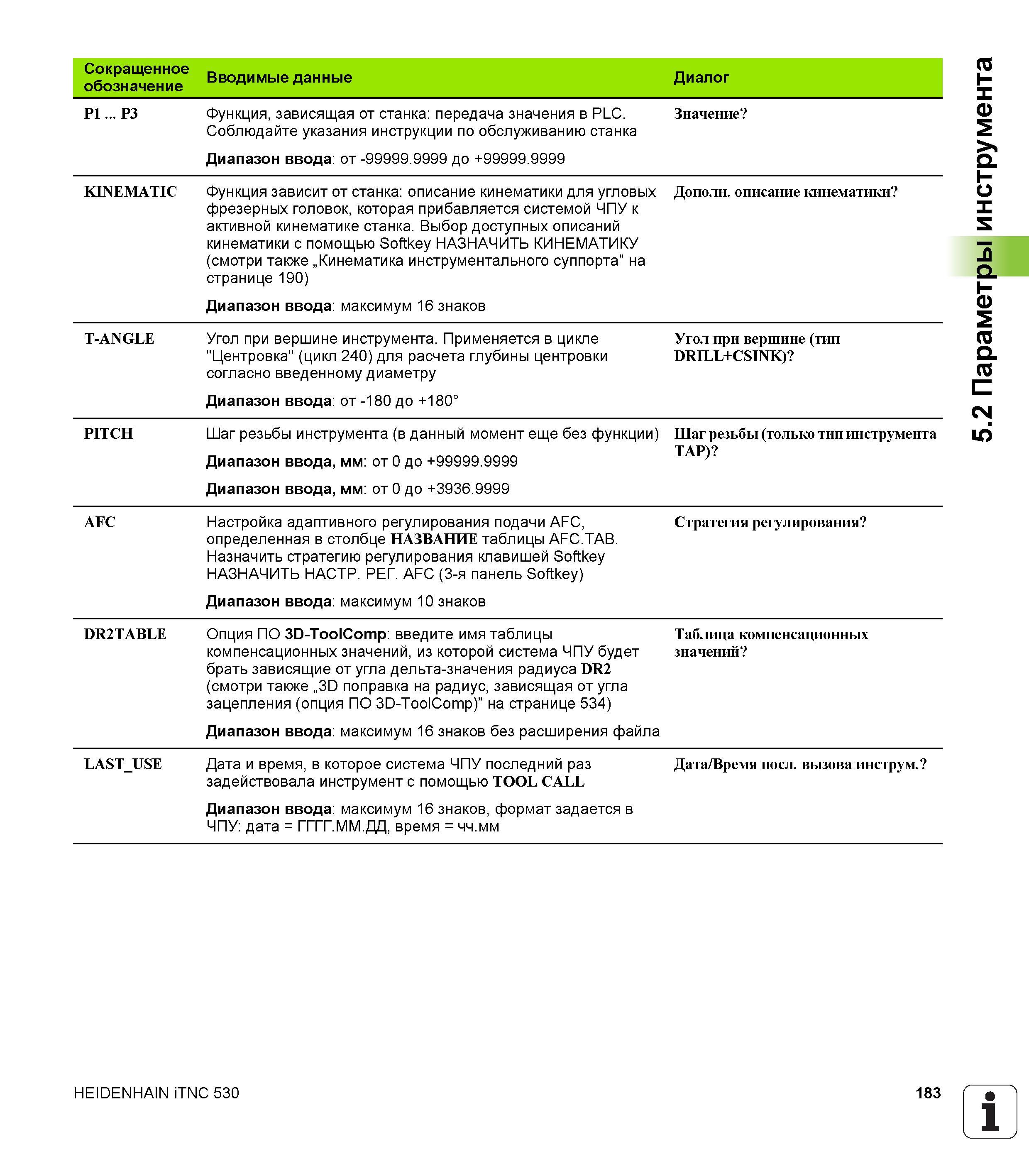

Значение KINEMATIC Функция зависит от станка: описание кинематики для угловых фрезерных головок, которая прибавляется системой ЧПУ к активной кинематике станка. Выбор доступных описаний кинематики с помощью Softkey НАЗНАЧИТЬ КИНЕМАТИКУ (смотри также „Кинематика инструментального суппорта” на странице 190) Диапазон ввода: максимум 16 знаков Дополн. описание кинематики T-ANGLE Угол при вершине инструмента. Применяется в цикле "Центровка" (цикл 240) для расчета глубины центровки согласно введенному диаметру Диапазон ввода: от -180 до +180° Угол при вершине (тип DRILL+CSINK) PITCH Шаг резьбы инструмента (в данный момент еще без функции) Диапазон ввода, мм: от 0 до +99999.9999 Диапазон ввода, мм: от 0 до +3936.9999 Шаг резьбы (только тип инструмента TAP) AFC Настройка адаптивного регулирования подачи AFC, определенная в столбце НАЗВАНИЕ таблицы AFC.TAB. Назначить стратегию регулирования клавишей Softkey НАЗНАЧИТЬ НАСТР. РЕГ. AFC (3-я панель Softkey) Диапазон ввода: максимум 10 знаков Стратегия регулирования DR2TABLE Опция ПО 3D-ToolComp: введите имя таблицы компенсационных значений, из которой система ЧПУ будет брать зависящие от угла дельта-значения радиуса DR2 (смотри также „3D поправка на радиус, зависящая от угла зацепления (опция ПО 3D-ToolComp)” на странице 534) Диапазон ввода: максимум 16 знаков без расширения файла Таблица компенсационных значений LAST USE Дата и время, в которое система ЧПУ последний раз задействовала инструмент с помощью TOOL CALL Диапазон ввода: максимум 16 знаков, формат задается в ЧПУ: дата = ГГГГ.ММ.ДД, время = чч.мм Дата/Время посл. вызова инструм. HEIDENHAIN iTNC 530 183 1 5.2 Параметры инструмента Сокращенное обозначение Вводимые данные Диалог 3 P 1 P Функция, зависящая от станка: передача значения в PLC. Соблюдайте указания инструкции по обслуживанию станка Диапазон ввода: от -99999.9999 до +99999.9999
