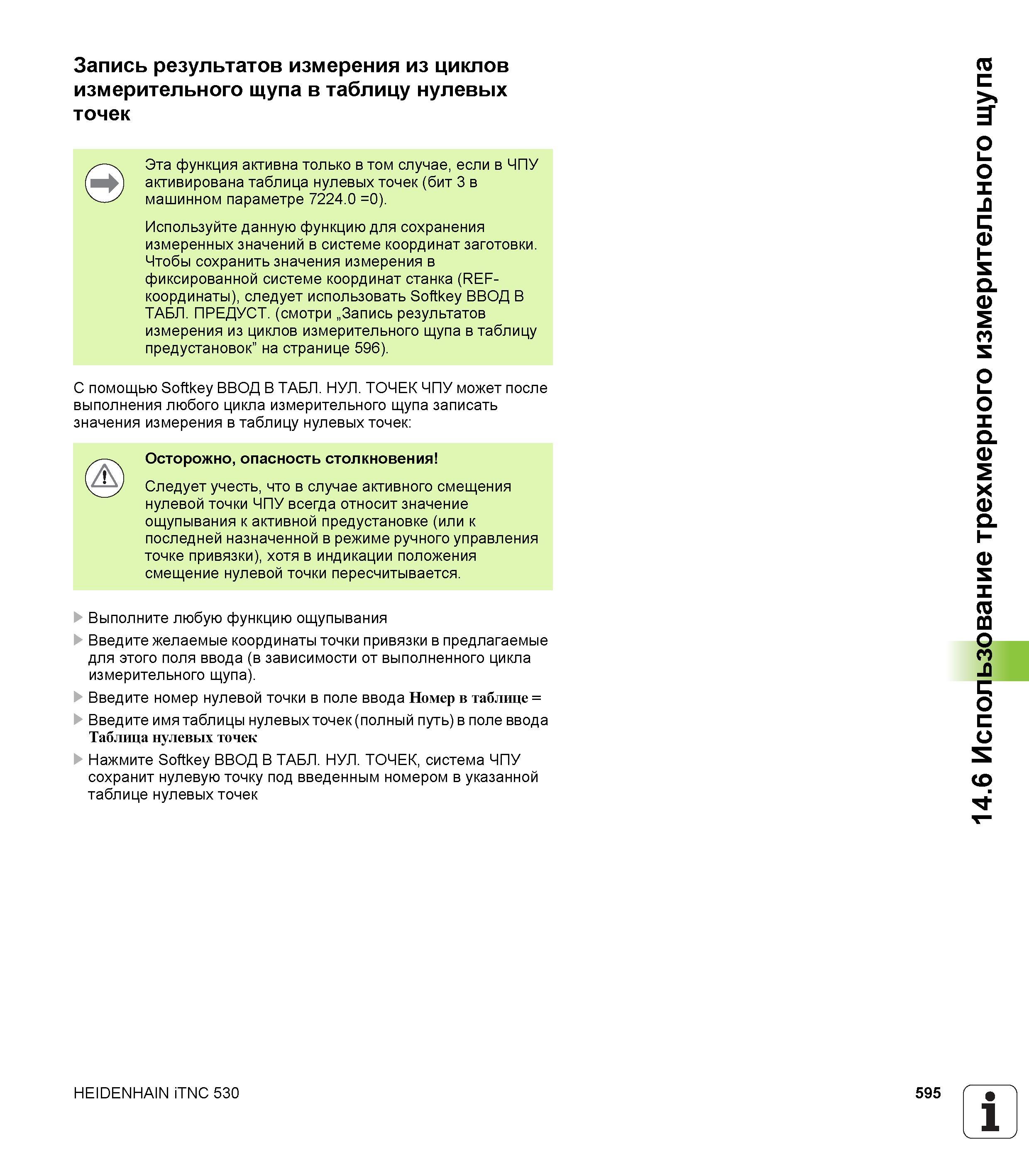

Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек Эта функция активна только в том случае, если в ЧПУ актив

Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек Эта функция активна только в том случае, если в ЧПУ активирована таблица нулевых точек (бит 3 в машинном параметре 7224.0 =0). Используйте данную функцию для сохранения измеренных значений в системе координат заготовки. Чтобы сохранить значения измерения в фиксированной системе координат станка (REF-координаты), следует использовать Softkey ВВОД В ТАБЛ. ПРЕДУСТ. (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу предустановок” на странице 596). С помощью Softkey ВВОД В ТАБЛ. НУЛ. ТОЧЕК ЧПУ может после выполнения любого цикла измерительного щупа записать значения измерения в таблицу нулевых точек: Осторожно, опасность столкновения Следует учесть, что в случае активного смещения нулевой точки ЧПУ всегда относит значение ощупывания к активной предустановке (или к последней назначенной в режиме ручного управления точке привязки), хотя в индикации положения смещение нулевой точки пересчитывается. Выполните любую функцию ощупывания Введите желаемые координаты точки привязки в предлагаемые для этого поля ввода (в зависимости от выполненного цикла измерительного щупа). Введите номер нулевой точки в поле ввода Номер в таблице = Введите имя таблицы нулевых точек (полный путь) в поле ввода Таблица нулевых точек Нажмите Softkey ВВОД В ТАБЛ. НУЛ. ТОЧЕК, система ЧПУ сохранит нулевую точку под введенным номером в указанной таблице нулевых точек HEIDENHAIN iTNC 530 595 1 14.6 Использование трехмерного измерительного щупа
