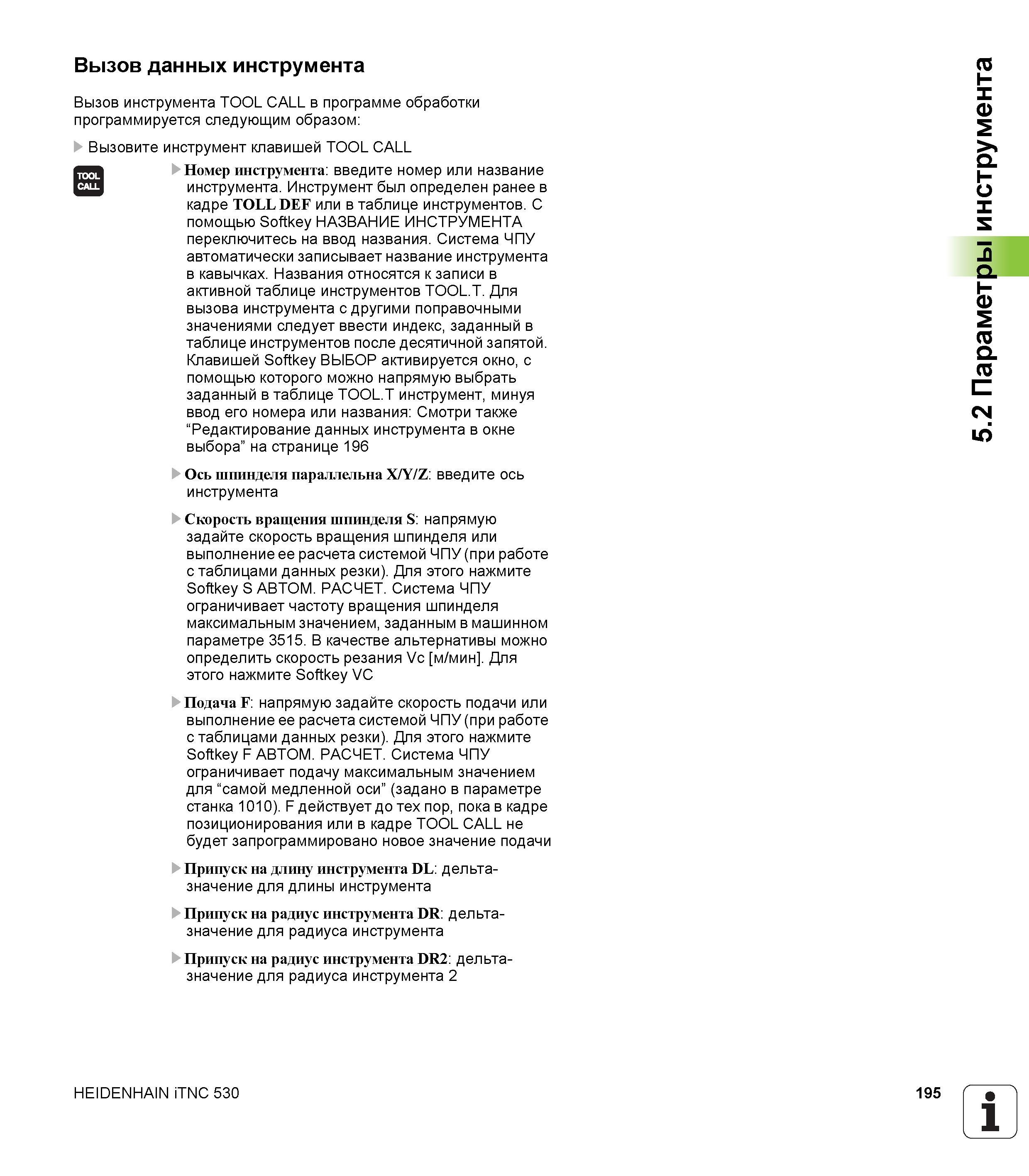

Вызов инструмента TOOL CALL в программе обработки программируется следующим образом: Вызовите инструмент клавишей TOOL CALL Номер инструмент

Вызов инструмента TOOL CALL в программе обработки программируется следующим образом: Вызовите инструмент клавишей TOOL CALL Номер инструмента: введите номер или название инструмента. Инструмент был определен ранее в кадре TOLL DEF или в таблице инструментов. С помощью Softkey НАЗВАНИЕ ИНСТРУМЕНТА переключитесь на ввод названия. Система ЧПУ автоматически записывает название инструмента в кавычках. Названия относятся к записи в активной таблице инструментов TOOL.T. Для вызова инструмента с другими поправочными значениями следует ввести индекс, заданный в таблице инструментов после десятичной запятой. Клавишей Softkey ВЫБОР активируется окно, с помощью которого можно напрямую выбрать заданный в таблице TOOL.T инструмент, минуя ввод его номера или названия: Смотри также “Редактирование данных инструмента в окне выбора” на странице 196 Ось шпинделя параллельна X/Y/Z: введите ось инструмента Скорость вращения шпинделя S: напрямую задайте скорость вращения шпинделя или выполнение ее расчета системой ЧПУ (при работе с таблицами данных резки). Для этого нажмите Softkey S АВТОМ. РАСЧЕТ. Система ЧПУ ограничивает частоту вращения шпинделя максимальным значением, заданным в машинном параметре 3515. В качестве альтернативы можно определить скорость резания Vc м/мин . Для этого нажмите Softkey VC Подача F: напрямую задайте скорость подачи или выполнение ее расчета системой ЧПУ (при работе с таблицами данных резки). Для этого нажмите Softkey F АВТОМ. РАСЧЕТ. Система ЧПУ ограничивает подачу максимальным значением для “самой медленной оси” (задано в параметре станка 1010). F действует до тех пор, пока в кадре позиционирования или в кадре TOOL CALL не будет запрограммировано новое значение подачи Припуск на длину инструмента DL: дельтазначение для длины инструмента Припуск на радиус инструмента DR: дельтазначение для радиуса инструмента Припуск на радиус инструмента DR2: дельтазначение для радиуса инструмента 2 TOOL CALL HEIDENHAIN iTNC 530 195 1 5.2 Параметры инструмента Вызов данных инструмента
