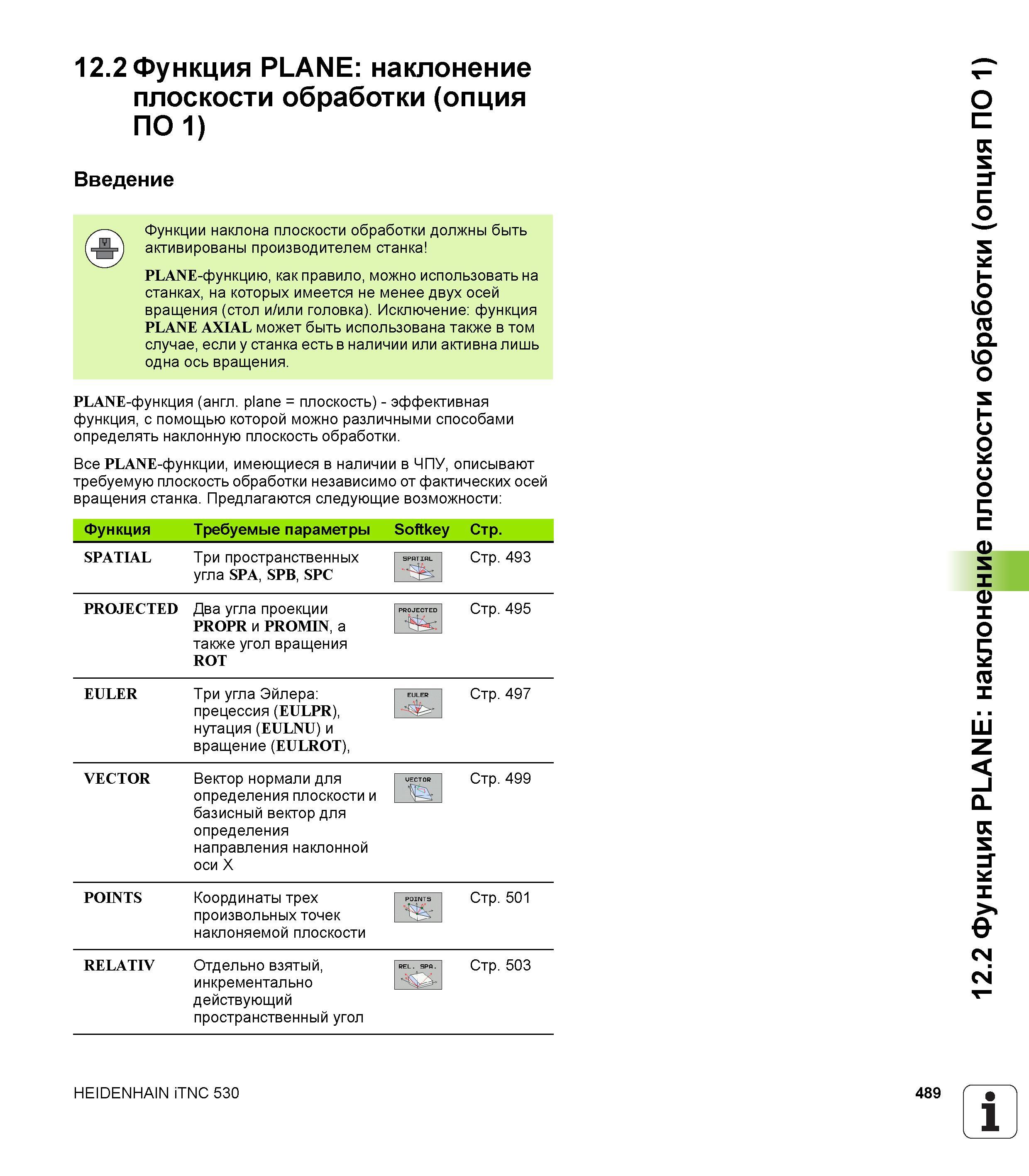

Введение Функции наклона плоскости обработки должны быть активированы производителем станка PLANE-функцию, как правило, можно использовать на станках, на которых имеется не менее двух осей вращения (стол и/или головка). Исключение: функция PLANE AXIAL может быть использована также в том случае, если у станка есть в наличии или активна лишь одна ось вращения. PLANE-функция (англ. plane = плоскость) - эффективная функция, с помощью которой можно различными способами определять наклонную плоскость обработки. Все PLANE-функции, имеющиеся в наличии в ЧПУ, описывают требуемую плоскость обработки независимо от фактических осей вращения станка. Предлагаются следующие возможности: Функция Требуемые параметры Softkey Стр. SPATIAL Три пространственных угла SPA, SPB, SPC Стр. 493 PROJECTED Два угла проекции PROPR и PROMIN, а также угол вращения ROT Стр. 495 EULER Три угла Эйлера: прецессия (EULPR), нутация (EULNU) и вращение (EULROT), Стр. 497 VECTOR Вектор нормали для определения плоскости и базисный вектор для определения направления наклонной оси X Стр. 499 POINTS Координаты трех произвольных точек наклоняемой плоскости Стр. 501 RELATIV Отдельно взятый, инкрементально действующий пространственный угол Стр. 503 HEIDENHAIN iTNC 530 489 1 12.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1) 12.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1)
