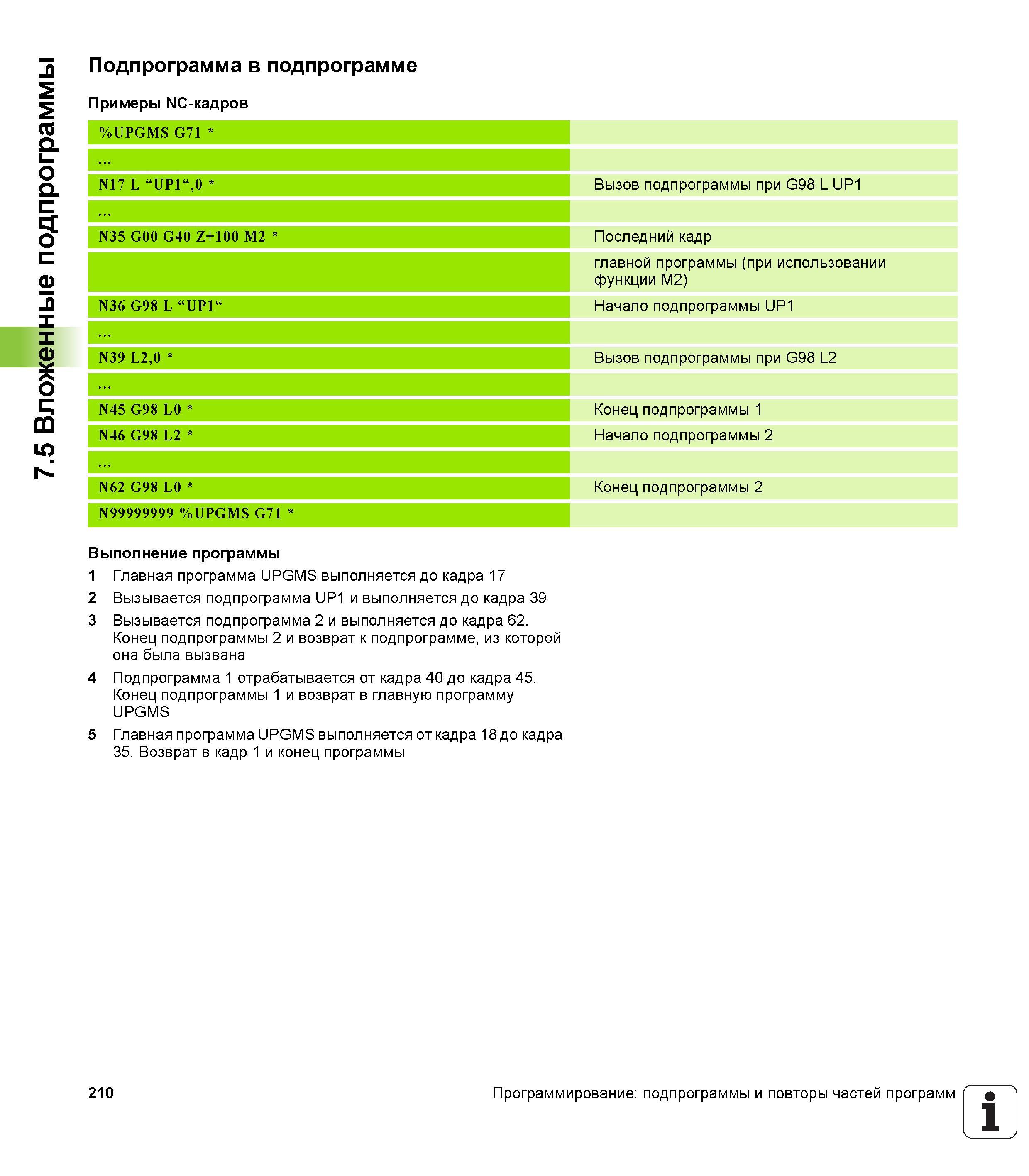

Вложенные подпрограммы Подпрограмма в подпрограмме Примеры NC-кадров %UPGMS G71 N17 L UP10 Вызов подпрограммы при G98 L UP1 N35 G00 G40 Z+10

Вложенные подпрограммы Подпрограмма в подпрограмме Примеры NC-кадров %UPGMS G71 N17 L UP10 Вызов подпрограммы при G98 L UP1 N35 G00 G40 Z+100 M2 Последний кадр главной программы (при использовании функции M2) N36 G98 L UP1 Начало подпрограммы UP1 N39 L20 Вызов подпрограммы при G98 L2 N45 G98 L0 Конец подпрограммы 1 N46 G98 L2 Начало подпрограммы 2 N62 G98 L0 Конец подпрограммы 2 N99999999 %UPGMS G71 Выполнение программы 1 Главная программа UPGMS выполняется до кадра 17 2 Вызывается подпрограмма UP1 и выполняется до кадра 39 3 Вызывается подпрограмма 2 и выполняется до кадра 62. Конец подпрограммы 2 и возврат к подпрограмме из которой она была вызвана 4 Подпрограмма 1 отрабатывается от кадра 40 до кадра 45. Конец подпрограммы 1 и возврат в главную программу UPGMS 5 Главная программа UPGMS выполняется от кадра 18 до кадра 35. Возврат в кадр 1 и конец программы 210 Программирование подпрограммы и повторы частей программ 1
