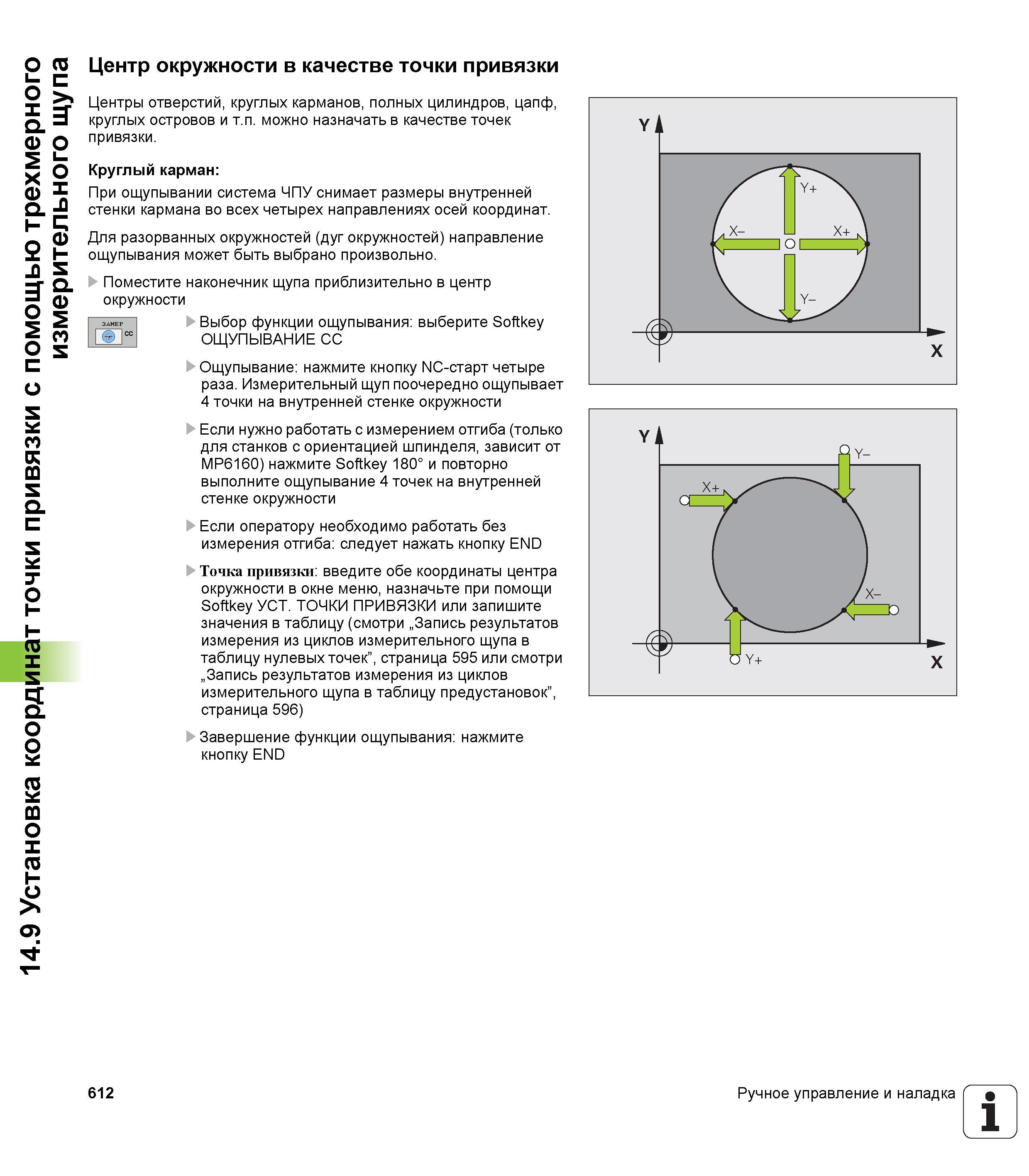

Установка координат точки привязки с помощью трехмерного измерительного щупа Центр окружности в качестве точки привязки Центры отверстий, круглых карманов, полных цилиндров, цапф, круглых островов и т.п. можно назначать в качестве точек привязки. Круглый карман: При ощупывании система ЧПУ снимает размеры внутренней стенки кармана во всех четырех направлениях осей координат. Для разорванных окружностей (дуг окружностей) направление ощупывания может быть выбрано произвольно. Поместите наконечник щупа приблизительно в центр окружности Э ЕР Выбор функции ощупывания: выберите Softkey О сс ОЩУПЫВАНИЕ СС Ощупывание: нажмите кнопку NC-старт четыре раза. Измерительный щуп поочередно ощупывает 4 точки на внутренней стенке окружности Если нужно работать с измерением отгиба (только для станков с ориентацией шпинделя, зависит от MP6160) нажмите Softkey 180° и повторно выполните ощупывание 4 точек на внутренней стенке окружности Если оператору необходимо работать без измерения отгиба: следует нажать кнопку END Точка привязки: введите обе координаты центра окружности в окне меню, назначьте при помощи Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек”, страница 595 или смотри „Запись результатов измерения из циклов измерительного щупа в таблицу предустановок”, страница 596) Завершение функции ощупывания: нажмите кнопку END 612 Ручное управление и наладка 1
