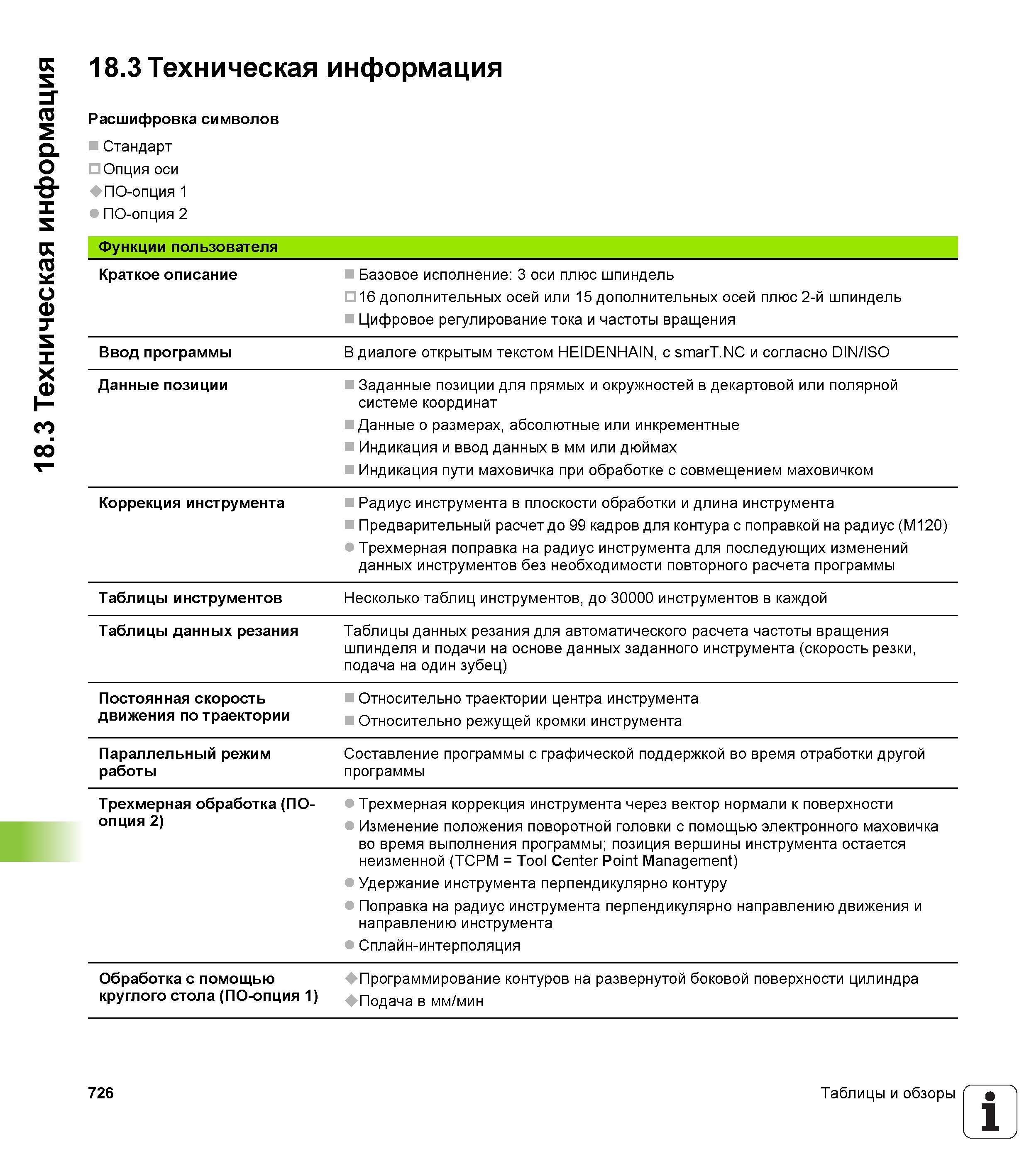

Техническая информация Расшифровка символов Стандарт Опция оси ПО-опция 1 ПО-опция 2 Функции пользователя Краткое описание Базовое исполнение: 3 оси плюс шпиндель 16 дополнительных осей или 15 дополнительных осей плюс 2-й шпиндель Цифровое регулирование тока и частоты вращения Ввод программы В диалоге открытым текстом HEIDENHAIN, с smarT.NC и согласно DIN/ISO Данные позиции Заданные позиции для прямых и окружностей в декартовой или полярной системе координат Данные о размерах, абсолютные или инкрементные Индикация и ввод данных в мм или дюймах Индикация пути маховичка при обработке с совмещением маховичком Коррекция инструмента Радиус инструмента в плоскости обработки и длина инструмента Предварительный расчет до 99 кадров для контура с поправкой на радиус (M120) Трехмерная поправка на радиус инструмента для последующих изменений данных инструментов без необходимости повторного расчета программы Таблицы инструментов Несколько таблиц инструментов, до 30000 инструментов в каждой Таблицы данных резания Таблицы данных резания для автоматического расчета частоты вращения шпинделя и подачи на основе данных заданного инструмента (скорость резки, подача на один зубец) Постоянная скорость движения по траектории Относительно траектории центра инструмента Относительно режущей кромки инструмента Параллельный режим работы Составление программы с графической поддержкой во время отработки другой программы Трехмерная обработка (ПО-опция 2) Трехмерная коррекция инструмента через вектор нормали к поверхности Изменение положения поворотной головки с помощью электронного маховичка во время выполнения программы; позиция вершины инструмента остается неизменной (TCPM = Tool Center Point Management) Удержание инструмента перпендикулярно контуру Поправка на радиус инструмента перпендикулярно направлению движения и направлению инструмента Сплайн-интерполяция Обработка с помощью круглого стола (ПО-опция 1) Программирование контуров на развернутой боковой поверхности цилиндра Подача в мм/мин 726 Таблицы и обзоры 18.3 Техническая информация 18.3
