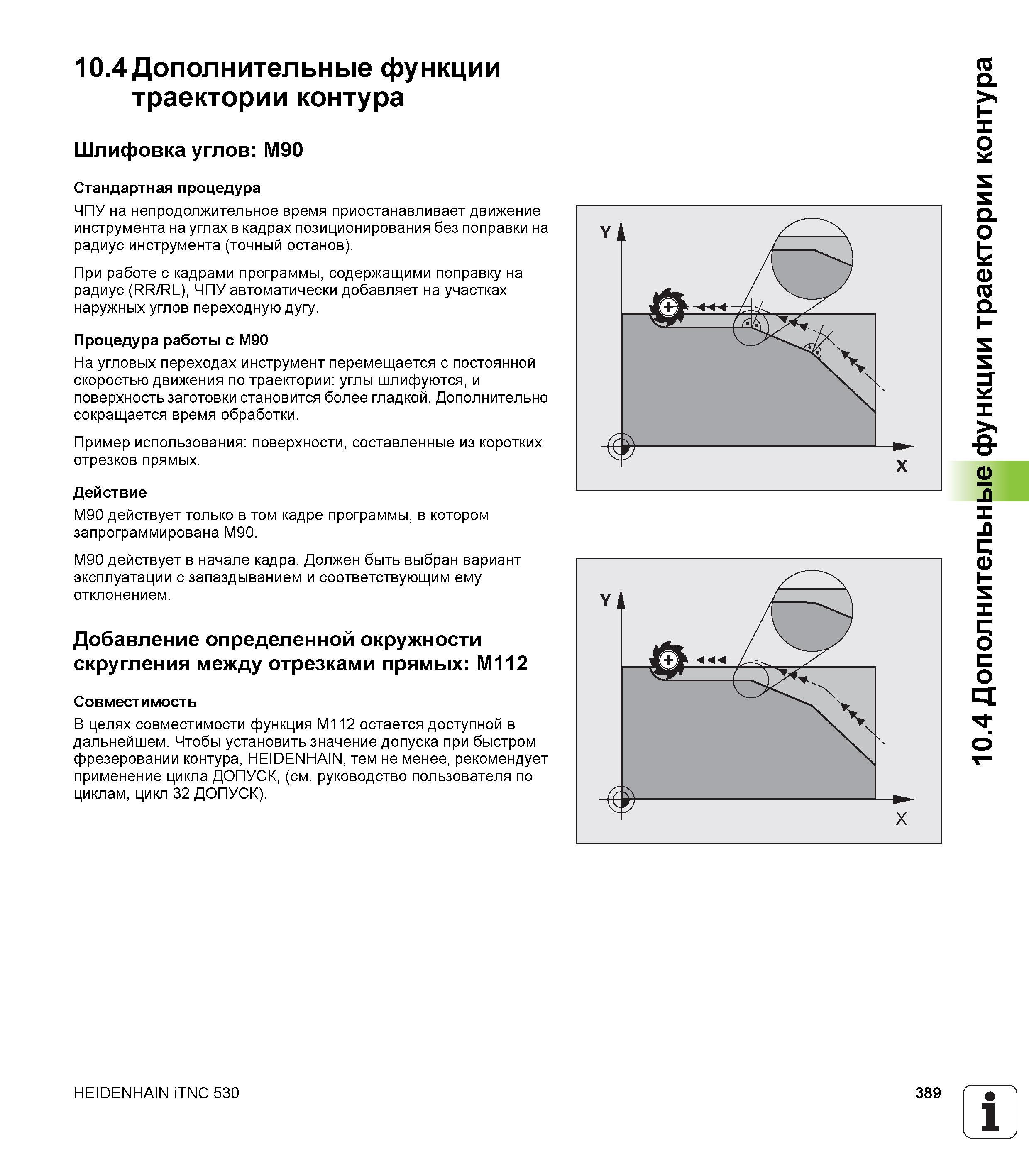

Шлифовка углов: M90 Стандартная процедура ЧПУ на непродолжительное время приостанавливает движение инструмента на углах _ в кадрах позиционирования без поправки на радиус инструмента (точный останов). При работе с кадрами программы, содержащими поправку на радиус (RR/RL), ЧПУ автоматически добавляет на участках наружных углов переходную дугу. Процедура работы с M90 На угловых переходах инструмент перемещается с постоянной скоростью движения по траектории: углы шлифуются, и поверхность заготовки становится более гладкой. Дополнительно сокращается время обработки. Пример использования: поверхности, составленные из коротких отрезков прямых. Действие M90 действует только в том кадре программы, в котором запрограммирована M90. M90 действует в начале кадра. Должен быть выбран вариант эксплуатации с запаздыванием и соответствующим ему отклонением. Добавление определенной окружности скругления между отрезками прямых: M112 Совместимость В целях совместимости функция M112 остается доступной в дальнейшем. Чтобы установить значение допуска при быстром фрезеровании контура, HEIDENHAIN, тем не менее, рекомендует применение цикла ДОПУСК, (см. руководство пользователя по циклам, цикл 32 ДОПУСК). HEIDENHAIN iTNC 530 389 1 10.4 Дополнительные функции траектории контура 10.4 Дополнительные функции траектории контура
