271 Руководство HEIDENHAIN 2012 TNC 620 Программирование открытым текстом Стр.271

Руководство HEIDENHAIN TNC 620 Открытым текстом 2012 Стр. 271 0271 Lab2u

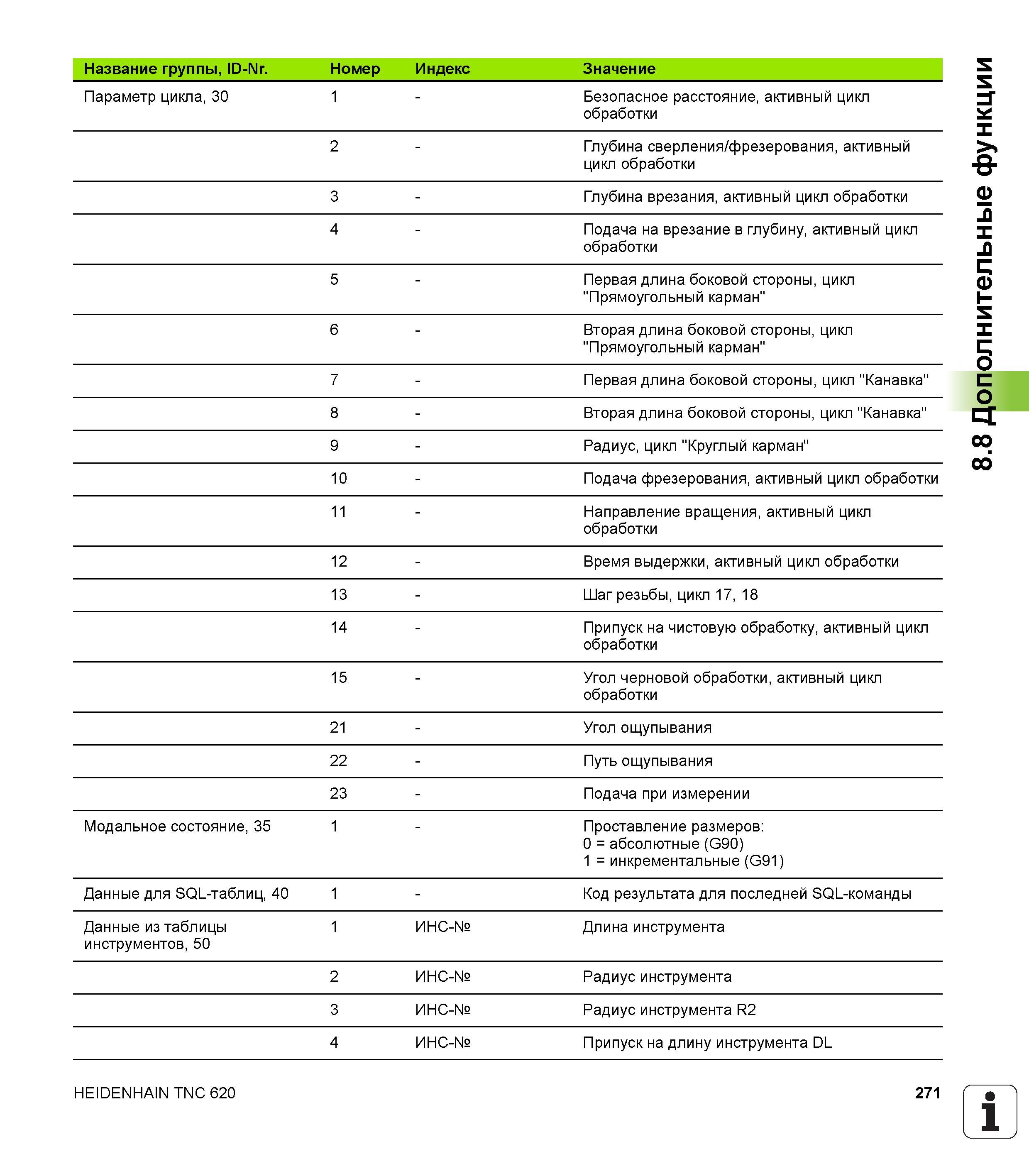

Название группы, ID-Nr. Номер Индекс Значение Параметр цикла, 30 1 - Безопасное расстояние, активный цикл обработки 2 - Глубина сверления/фрезерования, активный цикл обработки 3 - Глубина врезания, активный цикл обработки 4 - Подача на врезание в глубину, активный цикл обработки 5 - Первая длина боковой стороны, цикл "Прямоугольный карман" 6 - Вторая длина боковой стороны, цикл "Прямоугольный карман" 7 - Первая длина боковой стороны, цикл "Канавка" 8 - Вторая длина боковой стороны, цикл "Канавка" 9 - Радиус, цикл "Круглый карман" 10 - Подача фрезерования, активный цикл обработки 11 - Направление вращения, активный цикл обработки 12 - Время выдержки, активный цикл обработки 13 - Шаг резьбы, цикл 17, 18 14 - Припуск на чистовую обработку, активный цикл обработки 15 - Угол черновой обработки, активный цикл обработки 21 - Угол ощупывания 22 - Путь ощупывания 23 - Подача при измерении Модальное состояние, 35 1- Проставление размеров 0 = абсолютные (G90) 1 = инкрементальные (G91) Данные для SQL-таблиц, 40 1- Код результата для последней SQL-команды Данные из таблицы инструментов, 50 1 ИНС-№ Длина инструмента 2 ИНС-№ Радиус инструмента 3 ИНС-№ Радиус инструмента R2 4 ИНС-№ Припуск на длину инструмента DL HEIDENHAIN TNC 620 271 1 4 8.8 Дополнительные функции
