Раздвигая разделительные линии, можно настроить разделение экрана дисплея таким образом, чтобы окна Параметр, Вспомогательное изображение и

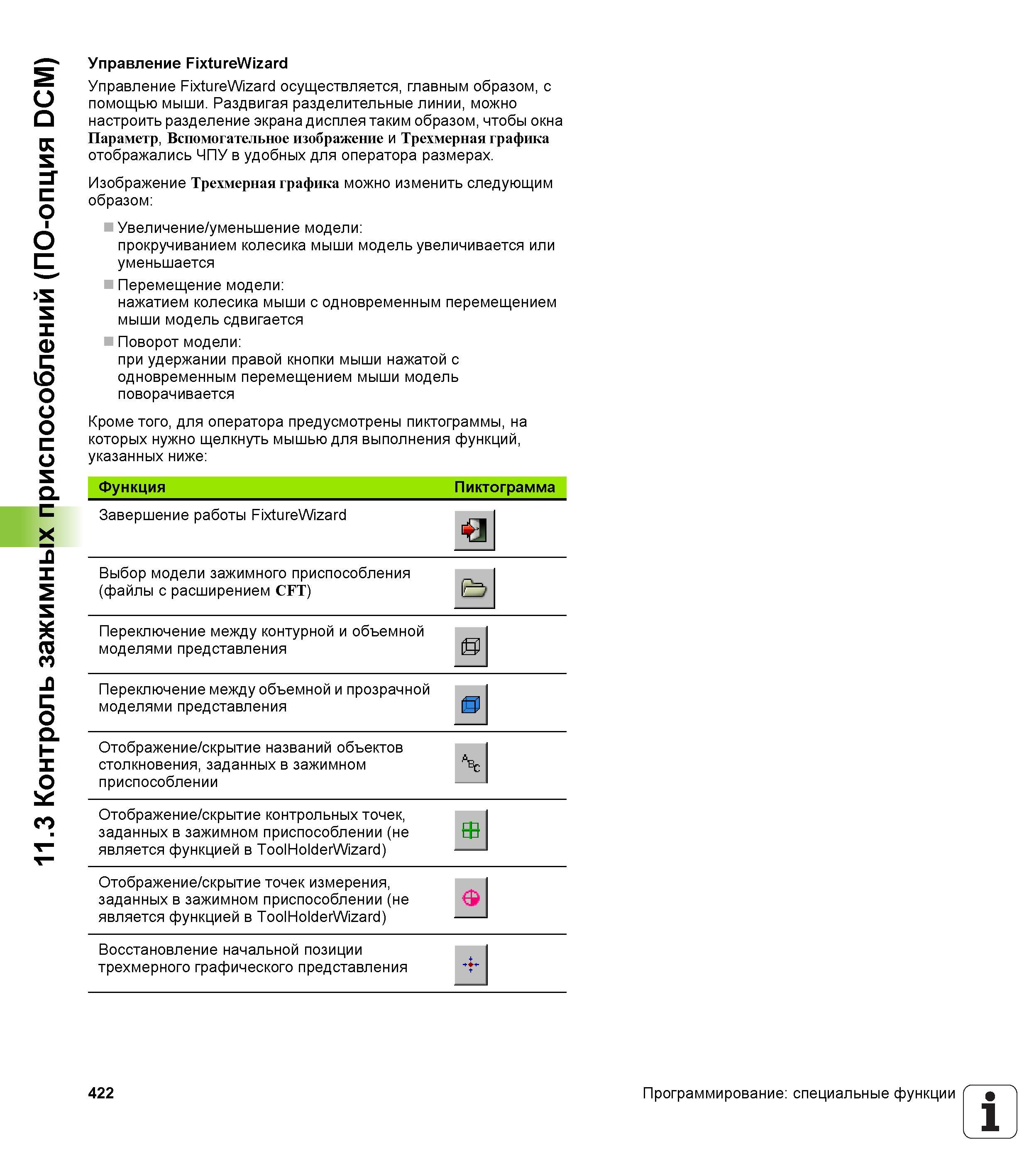

Раздвигая разделительные линии, можно настроить разделение экрана дисплея таким образом, чтобы окна Параметр, Вспомогательное изображение и Трехмерная графика отображались ЧПУ в удобных для оператора размерах. Изображение Трехмерная графика можно изменить следующим образом: Увеличение/уменьшение модели: прокручиванием колесика мыши модель увеличивается или уменьшается Перемещение модели: нажатием колесика мыши с одновременным перемещением мыши модель сдвигается Поворот модели: при удержании правой кнопки мыши нажатой с одновременным перемещением мыши модель поворачивается Кроме того, для оператора предусмотрены пиктограммы, на которых нужно щелкнуть мышью для выполнения функций, указанных ниже: Функция Пиктограмма Завершение работы FixtureWizard Выбор модели зажимного приспособления (файлы с расширением CFT) Переключение между контурной и объемной моделями представления 0 Переключение между объемной и прозрачной моделями представления 0 Отображение/скрытие названий объектов столкновения, заданных в зажимном приспособлении Отображение/скрытие контрольных точек, заданных в зажимном приспособлении (не является функцией в ToolHolderWizard) да Отображение/скрытие точек измерения, заданных в зажимном приспособлении (не является функцией в ToolHolderWizard) Восстановление начальной позиции трехмерного графического представления ±1 422 Программирование: специальные функции 1 11.3 Контроль зажимных приспособлений (ПО-опция DCM) Управление FixtureWizard Управление FixtureWizard осуществляется, главным образом, с помощью мыши.
