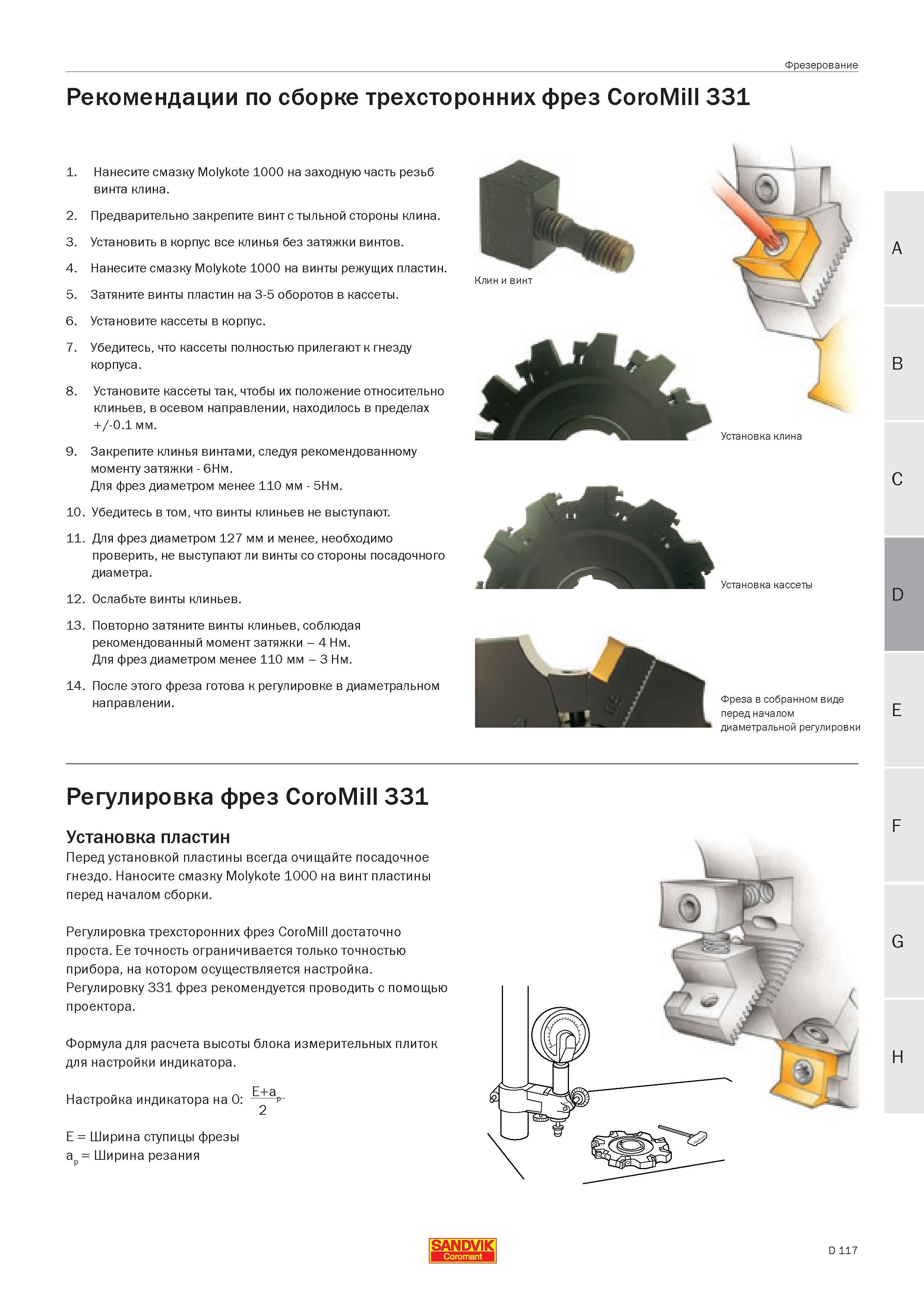

Рекомендации по сборке трехсторонних фрез Sandvik CoroMill 331 Нанесите смазку Molykote 1000 на заходную часть резьб винта клина. Предварительно закрепите винт с тыльной стороны клина. 3. Установить в корпус все клинья без затяжки винтов. 4. Нанесите смазку Molykote 1000 на винты режущих пластин. 5. Затяните винты пластин на 3-5 оборотов в кассеты. 6. Установите кассеты в корпус. 7. Убедитесь что кассеты полностью прилегают к гнезду корпуса. 8. Установите кассеты так чтобы их положение относительно клиньев в осевом направлении находилось в пределах + -0.1 мм. 9. Закрепите клинья винтами следуя рекомендованному моменту затяжки - 6Нм. Для фрез диаметром менее 110 мм - 5Нм. 10. Убедитесь в том что винты клиньев не выступают. 11. Для фрез диаметром 127 мм и менее необходимо проверить не выступают ли винты со стороны посадочного диаметра. 12. Ослабьте винты клиньев. 13. Повторно затяните винты клиньев соблюдая рекомендованный момент затяжки - 4 Нм. Для фрез диаметром менее 110 мм - 3 Нм. 14. После этого фреза готова к регулировке в диаметральном направлении. Установка клина Установка кассеты Фреза в собранном виде перед началом диаметральной регулировки D Регулировка фрез CoroMill 331 Установка пластин Перед установкой пластины всегда очищайте посадочное гнездо. Наносите смазку Molykote 1000 на винт пластины перед началом сборки. Регулировка трехсторонних фрез CoroMill достаточно проста. Ее точность ограничивается только точностью прибора на котором осуществляется настройка. Регулировку 331 фрез рекомендуется проводить с помощью проектора. Формула для расчета высоты блока измерительных плиток для настройки индикатора. Настройка индикатора на 0 E+ap E Ширина ступицы фрезы a Ширина резания SANDVIK Coromant D 117 Фрезерование
