Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.)

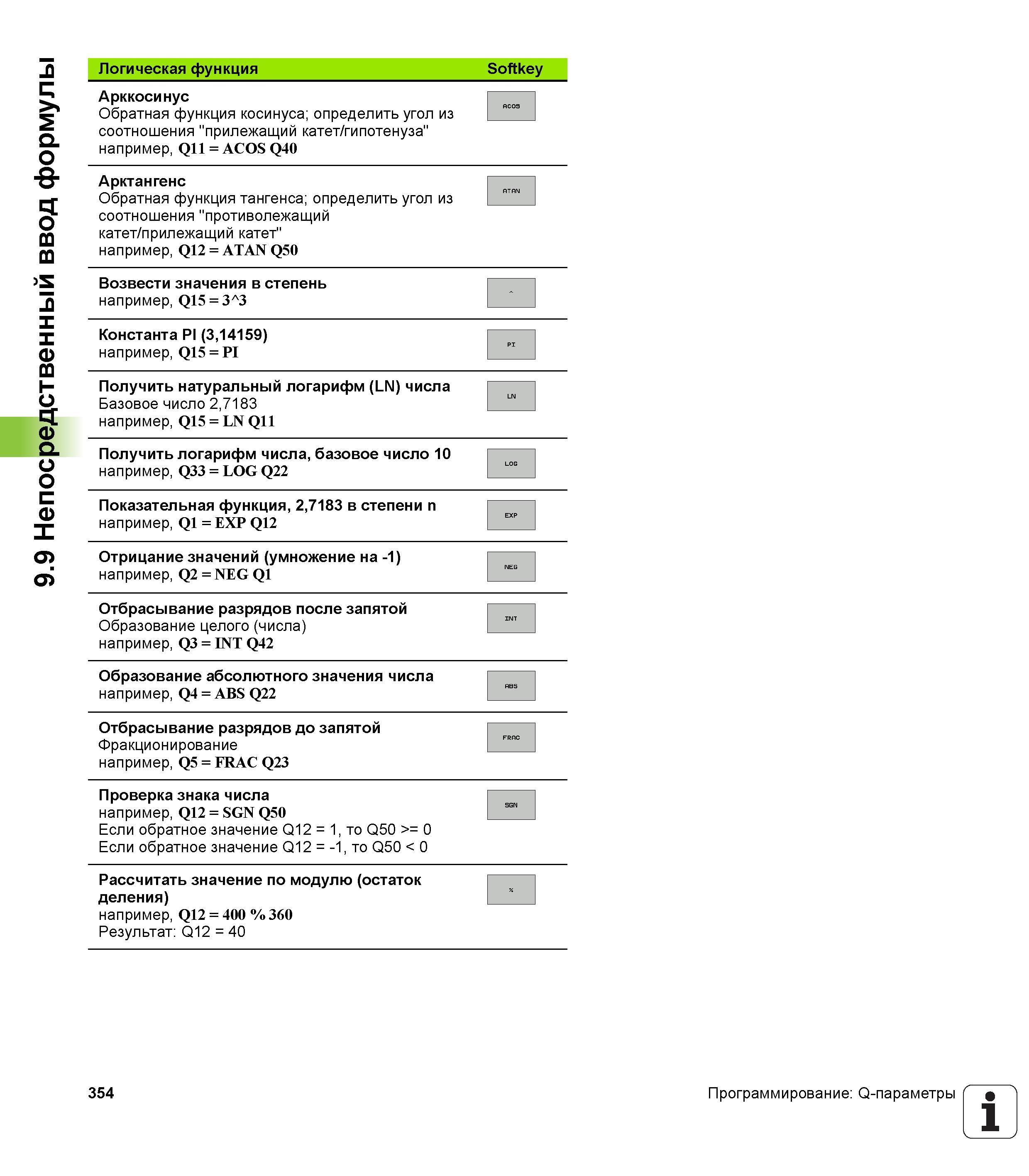

354 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.354

354 Непосредственный ввод формулы Логическая функция Softkey Арккосинус Обратная функция косинуса; определить угол из соотношения прилежащий кат Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом систем числового программного управления оборудованием Версия 2012 года Стр. 354

Непосредственный ввод формулы Логическая функция Softkey Арккосинус Обратная функция косинуса; определить угол из соотношения прилежащий кат

Непосредственный ввод формулы Логическая функция Softkey Арккосинус Обратная функция косинуса; определить угол из соотношения "прилежащий катет/гипотенуза" например, Q11 = ACOS Q40 осоз Арктангенс Обратная функция тангенса; определить угол из ОТ ON соотношения "противолежащий катет/прилежащий катет" например, Q12 = ATAN Q50 Возвести значения в степень например, Q15 = 3Л3 Константа Pl (3,14159) например, Q15 = PI Получить натуральный логарифм (LN) числа Базовое число 2,7183 например, Q15 = LN Q11 Получить логарифм числа, базовое число 10 например, Q33 = LOG Q22 Показательная функция, 2,7183 в степени n например, Q1 = EXP Q12 Отрицание значений (умножение на -1) например, Q2 = NEG Q1 Отбрасывание разрядов после запятой Образование целого (числа) например, Q3 = INT Q42 Образование абсолютного значения числа например, Q4 = ABS Q22 Отбрасывание разрядов до запятой Фракционирование например, Q5 = FRAC Q23 Проверка знака числа например, Q12 = SGN Q50 Если обратное значение Q12 = 1, то Q50 >= 0 Если обратное значение Q12 = -1, то Q50 < 0 Рассчитать значение по модулю (остаток деления) например, Q12 = 400 % 360 Результат: Q12 = 40 354 Программирование: Q-параметры 1
