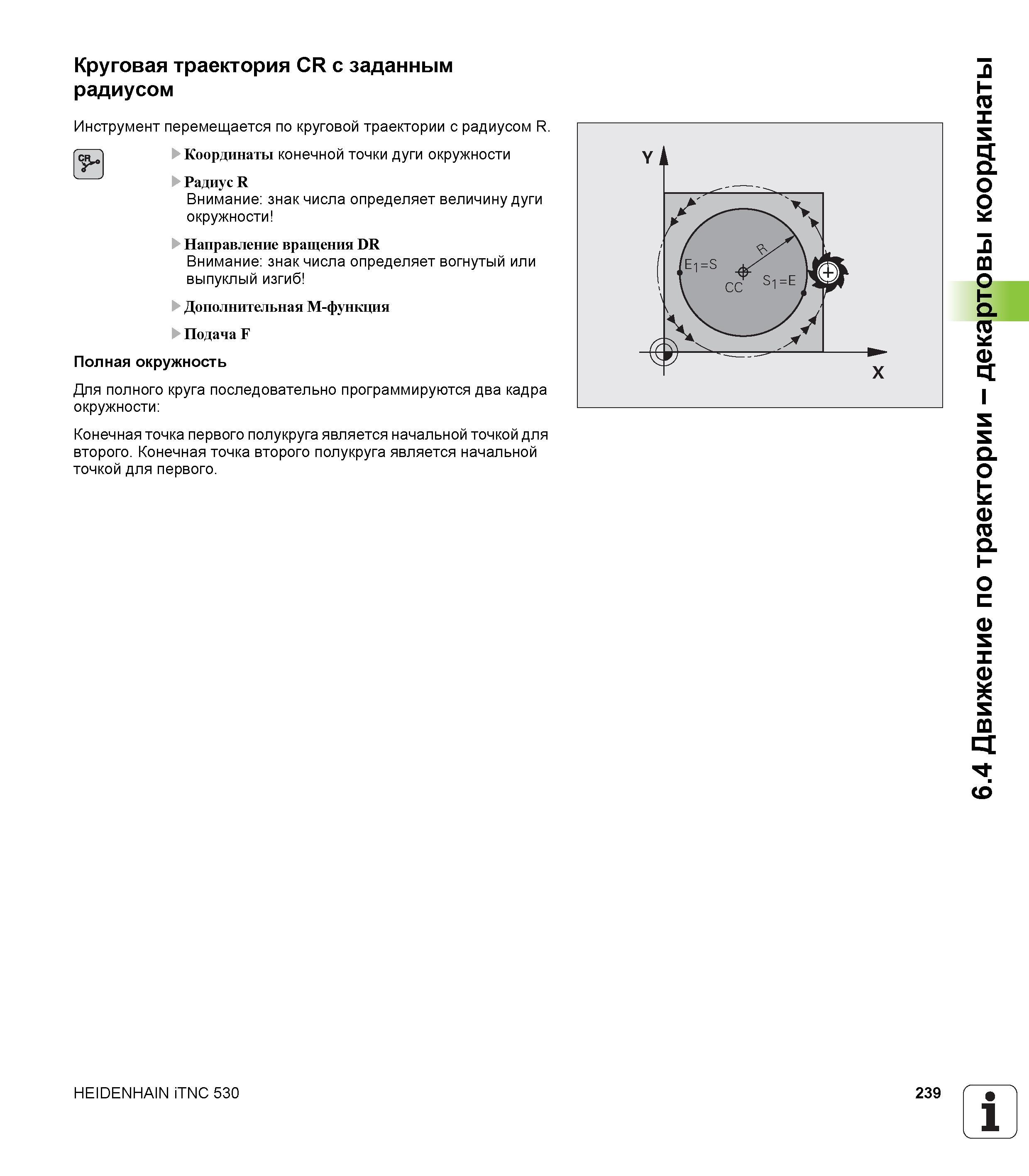

Круговая траектория CR с заданным радиусом Инструмент перемещается по круговой траектории с радиусом R Координаты конечной точки дуги окружн

Круговая траектория CR с заданным радиусом Инструмент перемещается по круговой траектории с радиусом R. Координаты конечной точки дуги окружности Радиус R Внимание: знак числа определяет величину дуги окружности Направление вращения DR Внимание: знак числа определяет вогнутый или выпуклый изгиб Дополнительная M-функция Подача F Полная окружность Для полного круга последовательно программируются два кадра окружности: Конечная точка первого полукруга является начальной точкой для второго. Конечная точка второго полукруга является начальной точкой для первого. HEIDENHAIN iTNC 530 239 1 6.4 Движение по траектории - декартовы координаты
