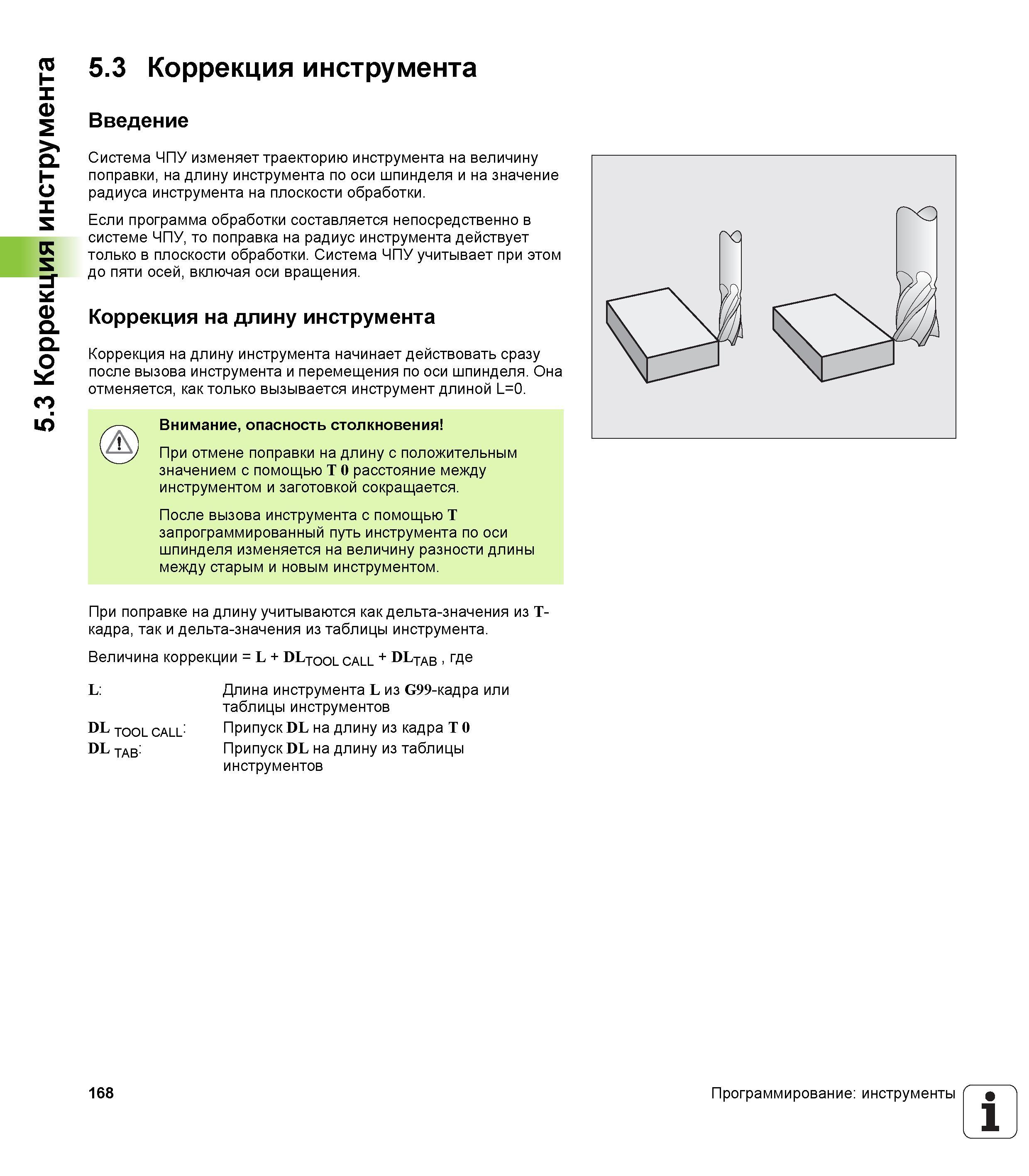

Коррекция режущего инструмента в СЧПУ Heidenhain TNC 620 Система ЧПУ изменяет траекторию инструмента на величину поправки на длину инструмента по оси шпинделя и на значение радиуса инструмента на плоскости обработки. Если программа обработки составляется непосредственно в системе ЧПУ то поправка на радиус инструмента действует только в плоскости обработки. Система ЧПУ учитывает при этом до пяти осей включая оси вращения. Коррекция на длину инструмента Коррекция на длину инструмента начинает действовать сразу после вызова инструмента и перемещения по оси шпинделя. Она отменяется как только вызывается инструмент длиной L0. Внимание опасность столкновения При отмене поправки на длину с положительным значением с помощью T 0 расстояние между инструментом и заготовкой сокращается. После вызова инструмента с помощью T запрограммированный путь инструмента по оси шпинделя изменяется на величину разности длины между старым и новым инструментом. При поправке на длину учитываются как дельта-значения из T-кадра так и дельта-значения из таблицы инструмента. Величина коррекции L + DLTOol call + DLtab где L Длина инструмента L из G99-кадра или таблицы инструментов DL tool call Припуск DL на длину из кадра T 0 DL tab Припуск DL на длину из таблицы инструментов 168 Программирование инструменты 1 5.3 Коррекция инструмента 5.3 Коррекция инструмента Введение
