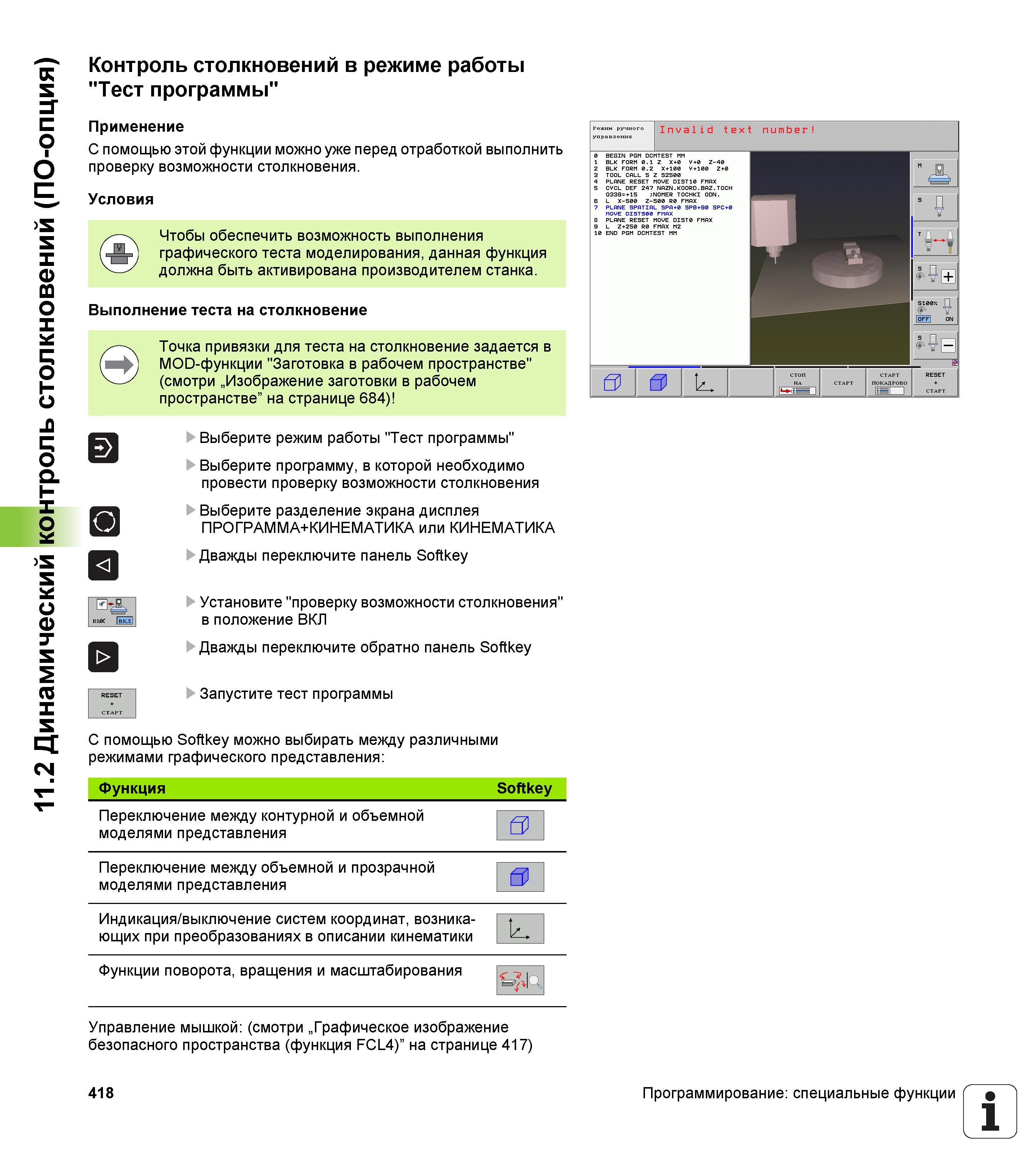

Контроль столкновений в режиме работы "Тест программы" Применение С помощью этой функции можно уже перед отработкой выполнить проверку возможности столкновения. Условия Чтобы обеспечить возможность выполнения графического теста моделирования, данная функция должна быть активирована производителем станка. Выполнение теста на столкновение Точка привязки для теста на столкновение задается в MOD-функции "Заготовка в рабочем пространстве" (смотри „Изображение заготовки в рабочем пространстве” на странице 684) Выберите режим работы "Тест программы" Выберите программу, в которой необходимо провести проверку возможности столкновения Выберите разделение экрана дисплея ПРОГРАММА+КИНЕМАТИКА или КИНЕМАТИКА Дважды переключите панель Softkey Установите " проверку возможности столкновения" в положение ВКЛ Дважды переключите обратно панель Softkey RESET Запустите тест программы С помощью Softkey можно выбирать между различными режимами графического представления: Функция Softkey Переключение между контурной и объемной моделями представления Переключение между объемной и прозрачной моделями представления Индикация/выключение систем координат, возникающих при преобразованиях в описании кинематики Функции поворота, вращения и масштабирования Управление мышкой: (смотри „Графическое изображение безопасного пространства (функция FCL4)” на странице 417) 418 Программирование: специальные функции 11.2 Динамический контроль столкновений (ПО-опция)
