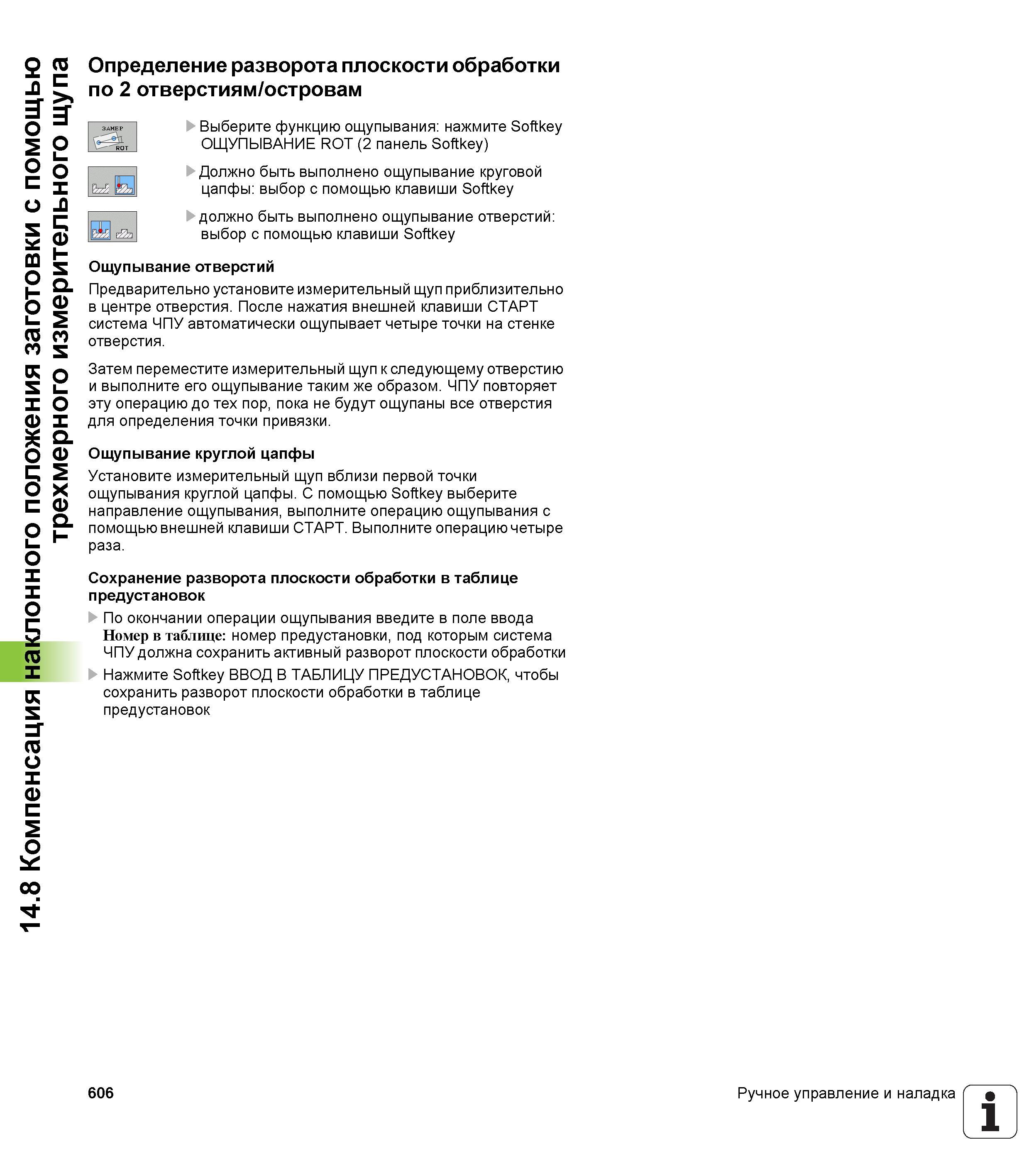

Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа Определение разворота плоскости обработки по 2 отверсти

Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа Определение разворота плоскости обработки по 2 отверстиям/островам Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ ROT (2 панель Softkey) Должно быть выполнено ощупывание круговой цапфы: выбор с помощью клавиши Softkey должно быть выполнено ощупывание отверстий: выбор с помощью клавиши Softkey Ощупывание отверстий Предварительно установите измерительный щуп приблизительно в центре отверстия. После нажатия внешней клавиши СТАРТ система ЧПУ автоматически ощупывает четыре точки на стенке отверстия. Затем переместите измерительный щуп к следующему отверстию и выполните его ощупывание таким же образом. ЧПУ повторяет эту операцию до тех пор, пока не будут ощупаны все отверстия для определения точки привязки. Ощупывание круглой цапфы Установите измерительный щуп вблизи первой точки ощупывания круглой цапфы. С помощью Softkey выберите направление ощупывания, выполните операцию ощупывания с помощью внешней клавиши СТАРТ. Выполните операцию четыре раза. Сохранение разворота плоскости обработки в таблице предустановок По окончании операции ощупывания введите в поле ввода Номер в таблице: номер предустановки, под которым система ЧПУ должна сохранить активный разворот плоскости обработки Нажмите Softkey ВВОД В ТАБЛИЦУ ПРЕДУСТАНОВОК, чтобы сохранить разворот плоскости обработки в таблице предустановок 606 Ручное управление и наладка 1
