Как написать программу для станка с ЧПУ Примеры и общие рекомендации по правильному построению структуры программного кода для стоек ЧПУ

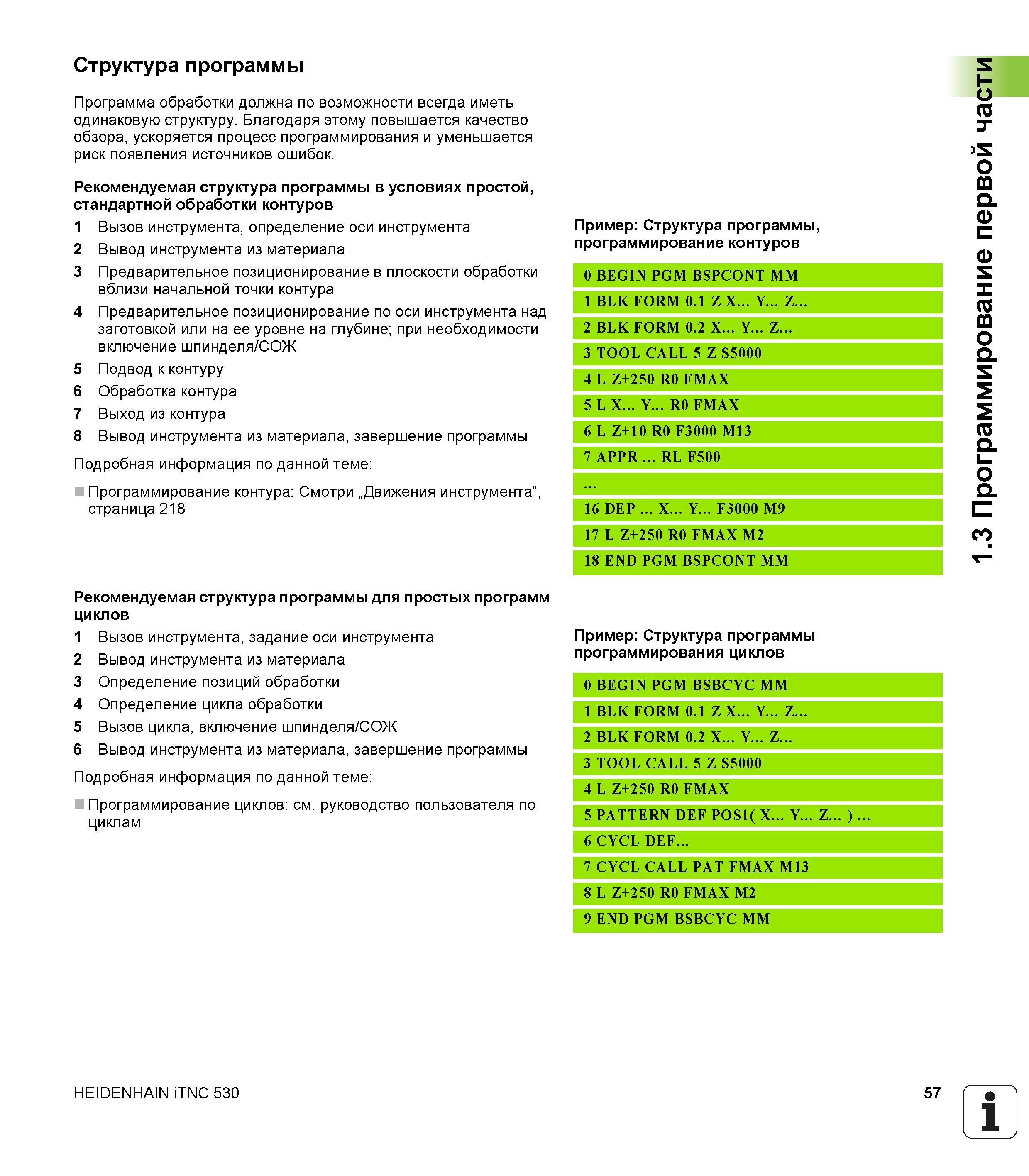

Как написать программу для станка с ЧПУ Примеры и общие рекомендации по правильному построению структуры программного кода для стоек ЧПУ _ Программа ЧПУ обработки должна по возможности всегда иметь одинаковую структуру. Благодаря этому повышается качество обзора, ускоряется процесс программирования и уменьшается риск появления источников ошибок. Рекомендуемая структура программы в условиях простой, стандартной обработки контуров 1 Вызов инструмента, определение оси инструмента 2 Вывод инструмента из материала 3 Предварительное позиционирование в плоскости обработки вблизи начальной точки контура 4 Предварительное позиционирование по оси инструмента над заготовкой или на ее уровне на глубине; при необходимости включение шпинделя/СОЖ 5 Подвод к контуру 6 Обработка контура 7 Выход из контура 8 Вывод инструмента из материала, завершение программы Подробная информация по данной теме: Программирование контура: Смотри „Движения инструмента”, страница 218 Рекомендуемая структура программы для простых программ циклов 1 Вызов инструмента, задание оси инструмента 2 Вывод инструмента из материала 3 Определение позиций обработки 4 Определение цикла обработки 5 Вызов цикла, включение шпинделя/СОЖ 6 Вывод инструмента из материала, завершение программы Подробная информация по данной теме: Программирование циклов: см. руководство пользователя по циклам Пример: Структура программы, программирование контуров 0 BEGIN PGM BSPCONT MM 1 BLK FORM 0.1 Z X Y Z 2 BLK FORM 0.2 X Y Z 3 TOOL CALL 5 Z S5000 4 L Z+250 R0 FMAX 5 L X Y R0 FMAX 6 L Z+10 R0 F3000 M13 7 APPR RL F500 16 DEP X Y F3000 M9 17 L Z+250 R0 FMAX M2 18 END PGM BSPCONT MM Пример: Структура программы программирования циклов 0 BEGIN PGM BSBCYC MM 1 BLK FORM 0.1 Z X Y Z 2 BLK FORM 0.2 X Y Z 3 TOOL CALL 5 Z S5000 4 L Z+250 R0 FMAX 5 PATTERN DEF POS1( X Y Z ) 6 CYCL DEF 7 CYCL CALL PAT FMAX M13 8 L Z+250 R0 FMAX M2 9 END PGM BSBCYC MM HEIDENHAIN iTNC 530 57 1 4 1.3 Программирование первой части Структура программы
