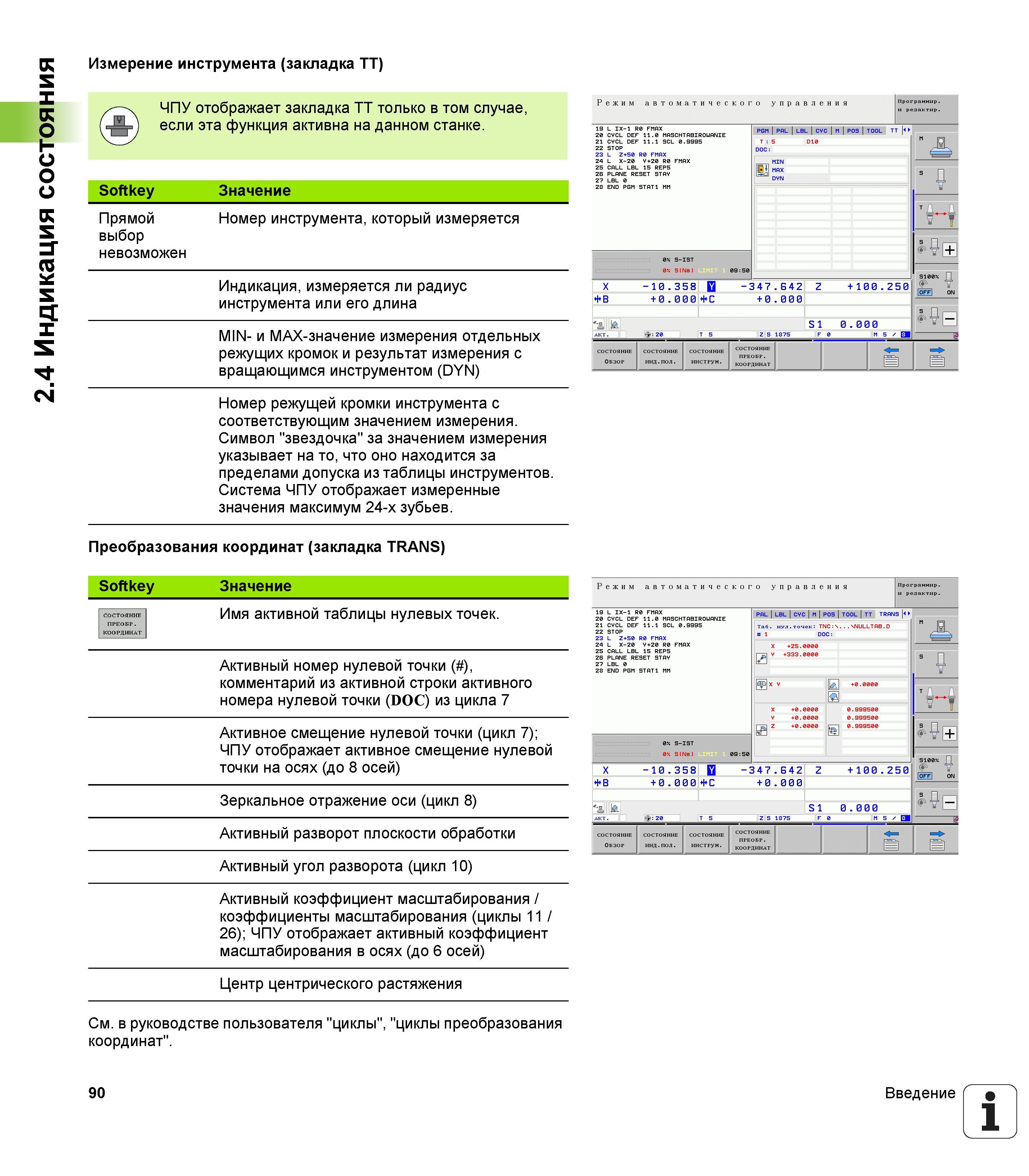

Измерение инструмента (закладка TT) ЧПУ отображает закладка ТТ только в том случае, Softkey Прямой выбор невозможен Значение Номер инструмента, который измеряется Индикация, измеряется ли радиус инструмента или его длина MIN- и MAX-значение измерения отдельных режущих кромок и результат измерения с вращающимся инструментом (DYN) Номер режущей кромки инструмента с соответствующим значением измерения. Символ "звездочка" за значением измерения указывает на то, что оно находится за пределами допуска из таблицы инструментов. Система ЧПУ отображает измеренные значения максимум 24-х зубьев. Преобразования координат (закладка TRANS) Softkey СОСТОЯНИЕ ПРЕОБР. КООРДИНАТ Значение Имя активной таблицы нулевых точек. Активный номер нулевой точки ( ), комментарий из активной строки активного номера нулевой точки (DOC) из цикла 7 Активное смещение нулевой точки (цикл 7); ЧПУ отображает активное смещение нулевой точки на осях (до 8 осей) Зеркальное отражение оси (цикл 8) Активный разворот плоскости обработки Активный угол разворота (цикл 10) Активный коэффициент масштабирования / коэффициенты масштабирования (циклы 11 / 26); ЧПУ отображает активный коэффициент масштабирования в осях (до 6 осей) Режим автоматического управлени 21 CVCL DEF 11.1 SCL 0.9995 22 STOP 23 L Z+50 R0 FMAX 24 L Х-20 V+20 R0 FMAX 25 CALL LBL 15 REP5 Таб. нул.точек: TNC:\ SNULLTPB.D 8 1 DOC: " m X +25.0000 2Б PLRNE RESET STfiV 27 LBL 0 28 END PGM 5TRT1 MM 5 Йх v a 'H X +0.0000 V +0.0000 -p Z +0 . 0000 0.999500 0.999500 Ящ 0 S-IST 0У. SlNml 09:50 S100 X -10 .358 D -347 4 2 Z +100.250 ¥ ФВ + 0.0 did + 0 000 е в 31Ш 1 T 5 z S 875 S 1 F 0.000 СОСТОЯНИЕ СОСТОЯНИЕ ИНД.пол. СОСТОЯНИЕ инструм. СОСТОЯНИЕ ПРЕОБР. КООРДИНАТ Центр центрического растяжения См. в руководстве пользователя "циклы", "циклы преобразования координат". 90 Введение 1 2.4 Индикация состояния
