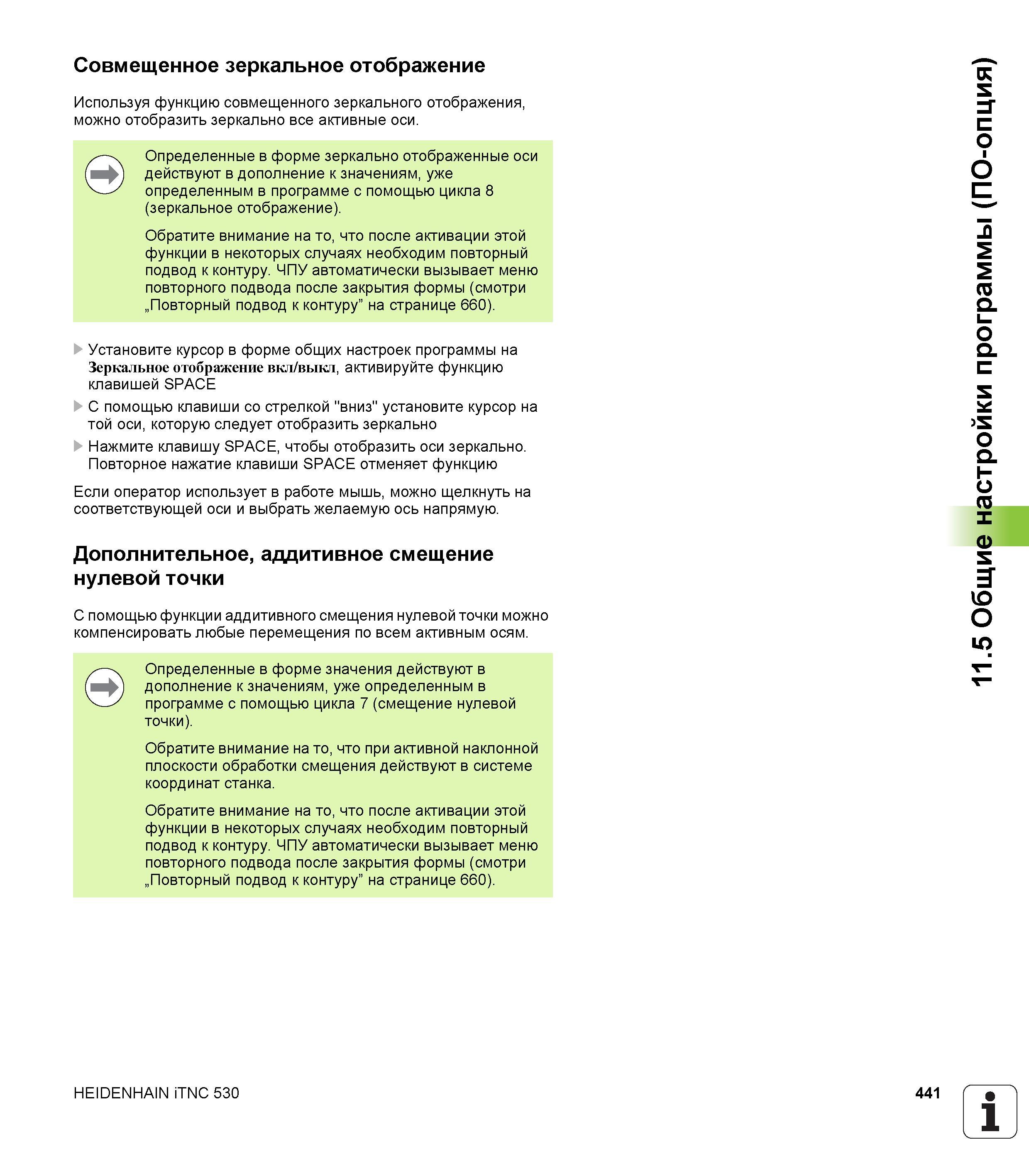

Используя функцию совмещенного зеркального отображения, можно отобразить зеркально все активные оси. Определенные в форме зеркально отображенные оси действуют в дополнение к значениям, уже определенным в программе с помощью цикла 8 (зеркальное отображение). Обратите внимание на то, что после активации этой функции в некоторых случаях необходим повторный подвод к контуру. ЧПУ автоматически вызывает меню повторного подвода после закрытия формы (смотри „Повторный подвод к контуру” на странице 660). Установите курсор в форме общих настроек программы на Зеркальное отображение вкл/выкл, активируйте функцию клавишей SPACE С помощью клавиши со стрелкой "вниз" установите курсор на той оси, которую следует отобразить зеркально Нажмите клавишу SPACE, чтобы отобразить оси зеркально. Повторное нажатие клавиши SPACE отменяет функцию Если оператор использует в работе мышь, можно щелкнуть на соответствующей оси и выбрать желаемую ось напрямую. Дополнительное, аддитивное смещение нулевой точки С помощью функции аддитивного смещения нулевой точки можно компенсировать любые перемещения по всем активным осям. Определенные в форме значения действуют в дополнение к значениям, уже определенным в программе с помощью цикла 7 (смещение нулевой точки). Обратите внимание на то, что при активной наклонной плоскости обработки смещения действуют в системе координат станка. Обратите внимание на то, что после активации этой функции в некоторых случаях необходим повторный подвод к контуру. ЧПУ автоматически вызывает меню повторного подвода после закрытия формы (смотри „Повторный подвод к контуру” на странице 660). HEIDENHAIN iTNC 530 441 1 11.5 Общие настройки программы (ПО-опция) Совмещенное зеркальное отображение
