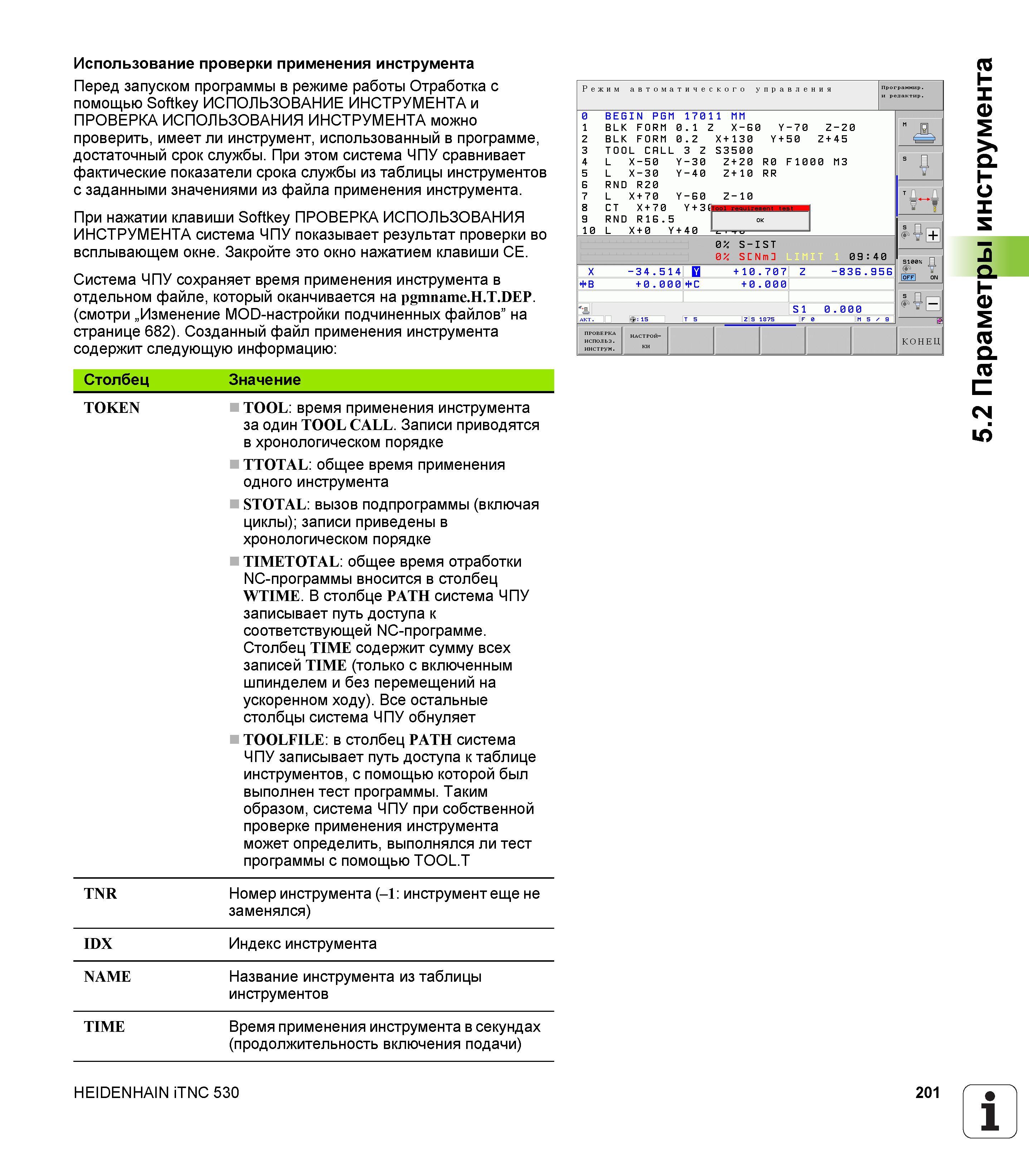

Использование проверки применения инструмента Перед запуском программы в режиме работы Отработка с помощью Softkey ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА

Использование проверки применения инструмента Перед запуском программы в режиме работы Отработка с помощью Softkey ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА и ПРОВЕРКА ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТА можно проверить, имеет ли инструмент, использованный в программе, достаточный срок службы. При этом система ЧПУ сравнивает фактические показатели срока службы из таблицы инструментов с заданными значениями из файла применения инструмента. При нажатии клавиши Softkey ПРОВЕРКА ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТА система ЧПУ показывает результат проверки во всплывающем окне. Закройте это окно нажатием клавиши СЕ. Система ЧПУ сохраняет время применения инструмента в отдельном файле, который оканчивается на pgmname.H.T.DEP. (смотри „Изменение MOD-настройки подчиненных файлов” на странице 682). Созданный файл применения инструмента содержит следующую информацию: Столбец Значение TOKEN TOOL: время применения инструмента за один TOOL CALL. Записи приводятся в хронологическом порядке TTOTAL: общее время применения одного инструмента STOTAL: вызов подпрограммы (включая циклы); записи приведены в хронологическом порядке TIMETOTAL: общее время отработки NC-программы вносится в столбец WTIME. В столбце PATH система ЧПУ записывает путь доступа к соответствующей NC-программе. Столбец TIME содержит сумму всех записей TIME (только с включенным шпинделем и без перемещений на ускоренном ходу). Все остальные столбцы система ЧПУ обнуляет TOOLFILE: в столбец PATH система ЧПУ записывает путь доступа к таблице инструментов, с помощью которой был выполнен тест программы. Таким образом, система ЧПУ при собственной проверке применения инструмента может определить, выполнялся ли тест программы с помощью TOOL.T TNR Номер инструмента (-1: инструмент еще не заменялся) IDX Индекс инструмента NAME Название инструмента из таблицы инструментов TIME Время применения инструмента в секундах (продолжительность включения подачи) HEIDENHAIN iTNC 530 201 1 5.2 Параметры инструмента
