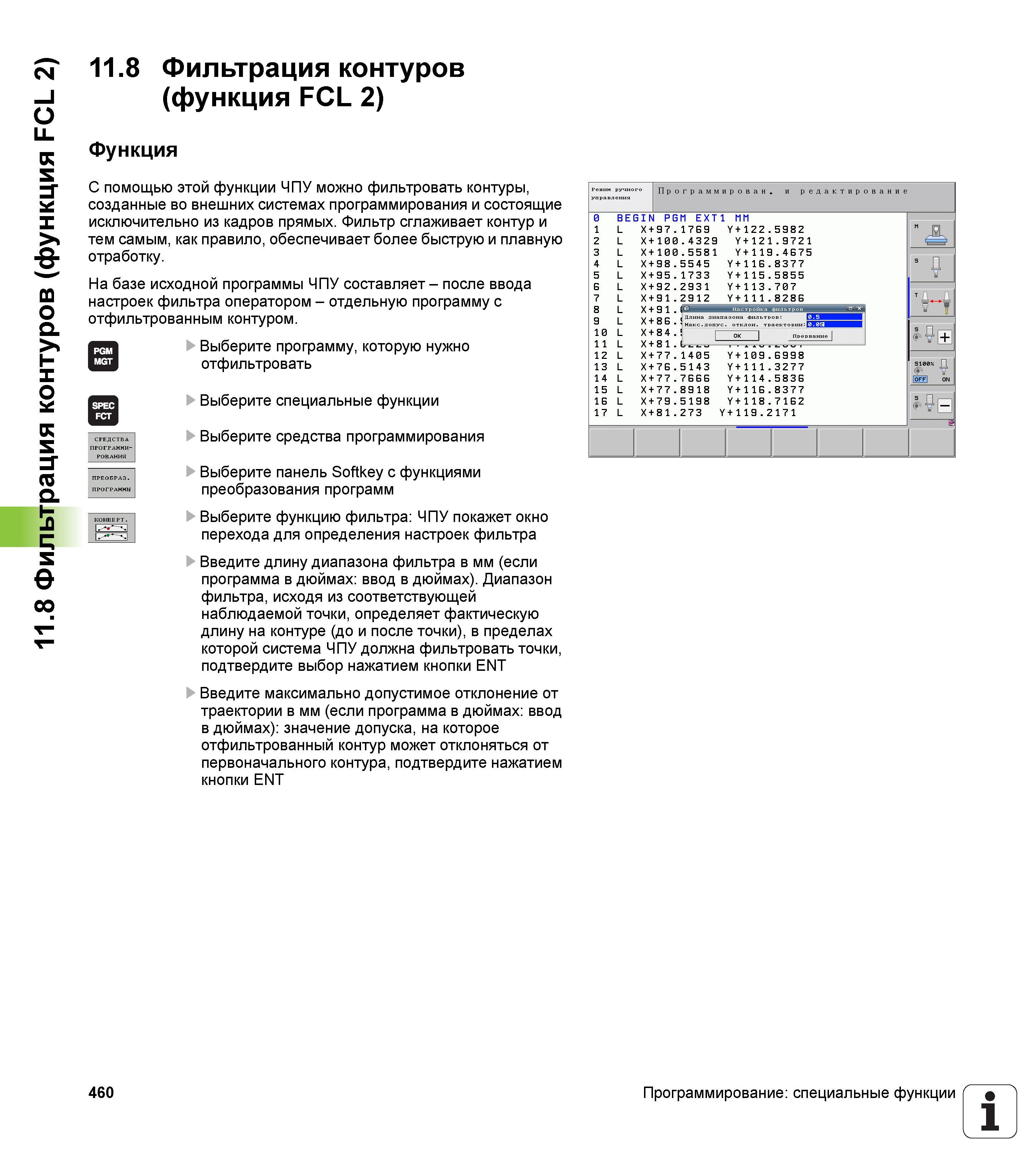

Фильтрация контуров (функция FCL 2) Функция С помощью этой функции ЧПУ можно фильтровать контуры, созданные во внешних системах программирования и состоящие исключительно из кадров прямых. Фильтр сглаживает контур и тем самым, как правило, обеспечивает более быструю и плавную отработку. На базе исходной программы ЧПУ составляет - после ввода настроек фильтра оператором - отдельную программу с отфильтрованным контуром. Выберите программу, которую нужно отфильтровать Выберите специальные функции СРЕДСТВА ПРОГРАММИ- РОВАНИЯ ПРЕОБРАЗ. ПРОГРАММЫ Выберите средства программирования Выберите панель Softkey с функциями преобразования программ Выберите функцию фильтра: ЧПУ покажет окно перехода для определения настроек фильтра Введите длину диапазона фильтра в мм (если программа в дюймах: ввод в дюймах). Диапазон фильтра, исходя из соответствующей наблюдаемой точки, определяет фактическую длину на контуре (до и после точки), в пределах которой система ЧПУ должна фильтровать точки, подтвердите выбор нажатием кнопки ENT Введите максимально допустимое отклонение от траектории в мм (если программа в дюймах: ввод в дюймах): значение допуска, на которое отфильтрованный контур может отклоняться от первоначального контура, подтвердите нажатием кнопки ENT 460 Программирование: специальные функции 11.8 Фильтрация контуров (функция FCL 2) 11.8
