Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.) |
|||||

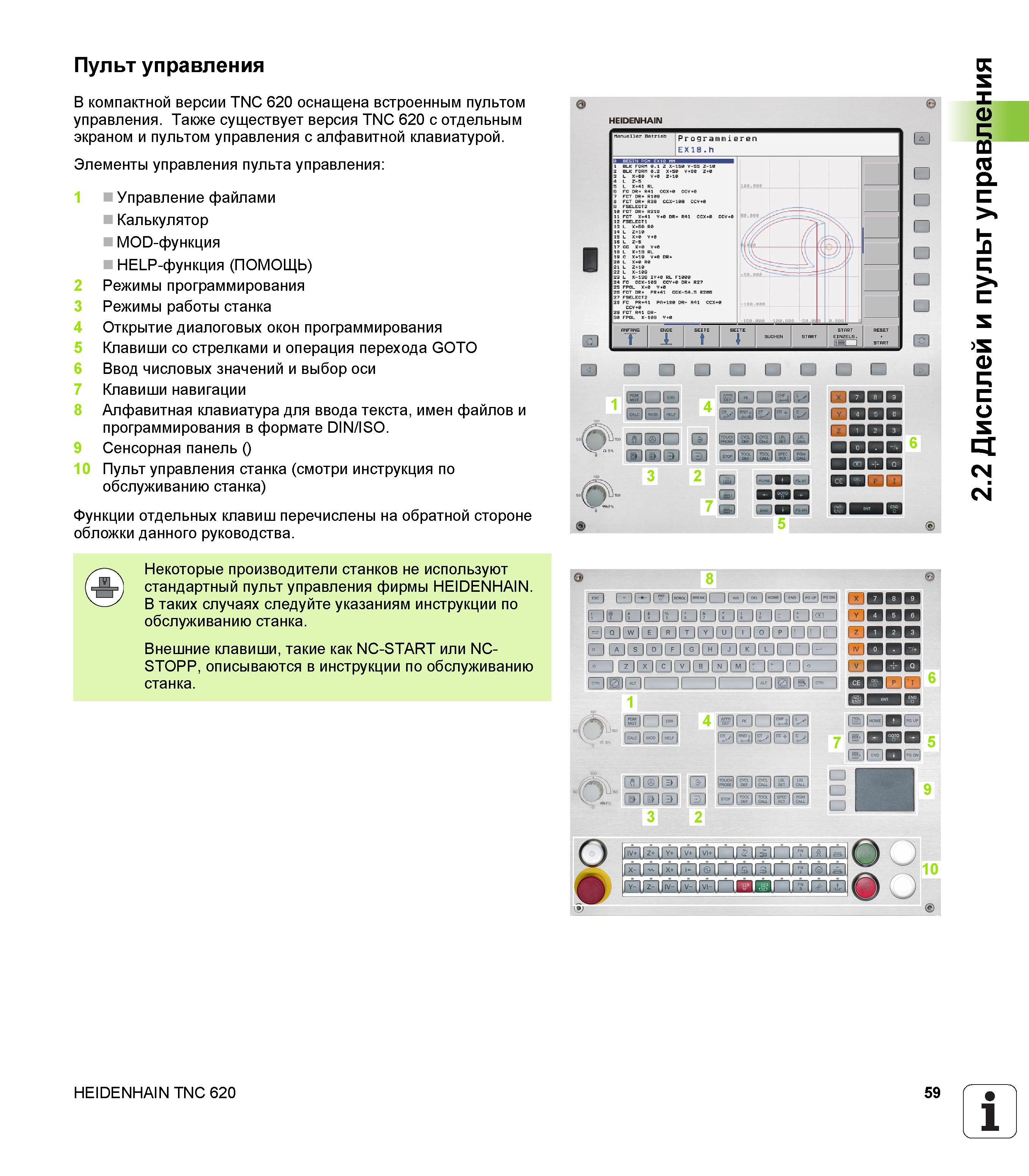

Элементы управления пульта управления Heidenhain TNC 620 Управление файлами Калькулятор MOD-функция HELP-функция (ПОМОЩЬ) Режимы программиро59 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.59 |
|||||
Элементы управления пульта управления Heidenhain TNC 620 Управление файлами Калькулятор MOD-функция HELP-функция (ПОМОЩЬ) Режимы программиро Элементы управления пульта управления Heidenhain TNC 620 Управление файлами Калькулятор MOD-функция HELP-функция (ПОМОЩЬ) Режимы программирования Режимы работы станка Открытие диалоговых окон программирования Клавиши со стрелками и операция перехода GOTO Ввод числовых значений и выбор оси 7 Клавиши навигации 8 Алфавитная клавиатура для ввода текста имен файлов и программирования в формате DIN ISO. 9 Сенсорная панель () 10 Пульт управления станка (смотри инструкция по обслуживанию станка) Функции отдельных клавиш перечислены на обратной стороне обложки данного руководства. Некоторые производители станков не используют стандартный пульт управления фирмы HEIDENHAIN. В таких случаях следуйте указаниям инструкции по обслуживанию станка. Внешние клавиши такие как NC-START или NC-STOPP описываются в инструкции по обслуживанию станка. Дисплей и пульт управления Пульт управления В компактной версии TNC 620 оснащена встроенным пультом управления. Также существует версия TNC 620 с отдельным экраном и пультом управления с алфавитной клавиатурой. |
|||||
