254 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.254 |
|||||

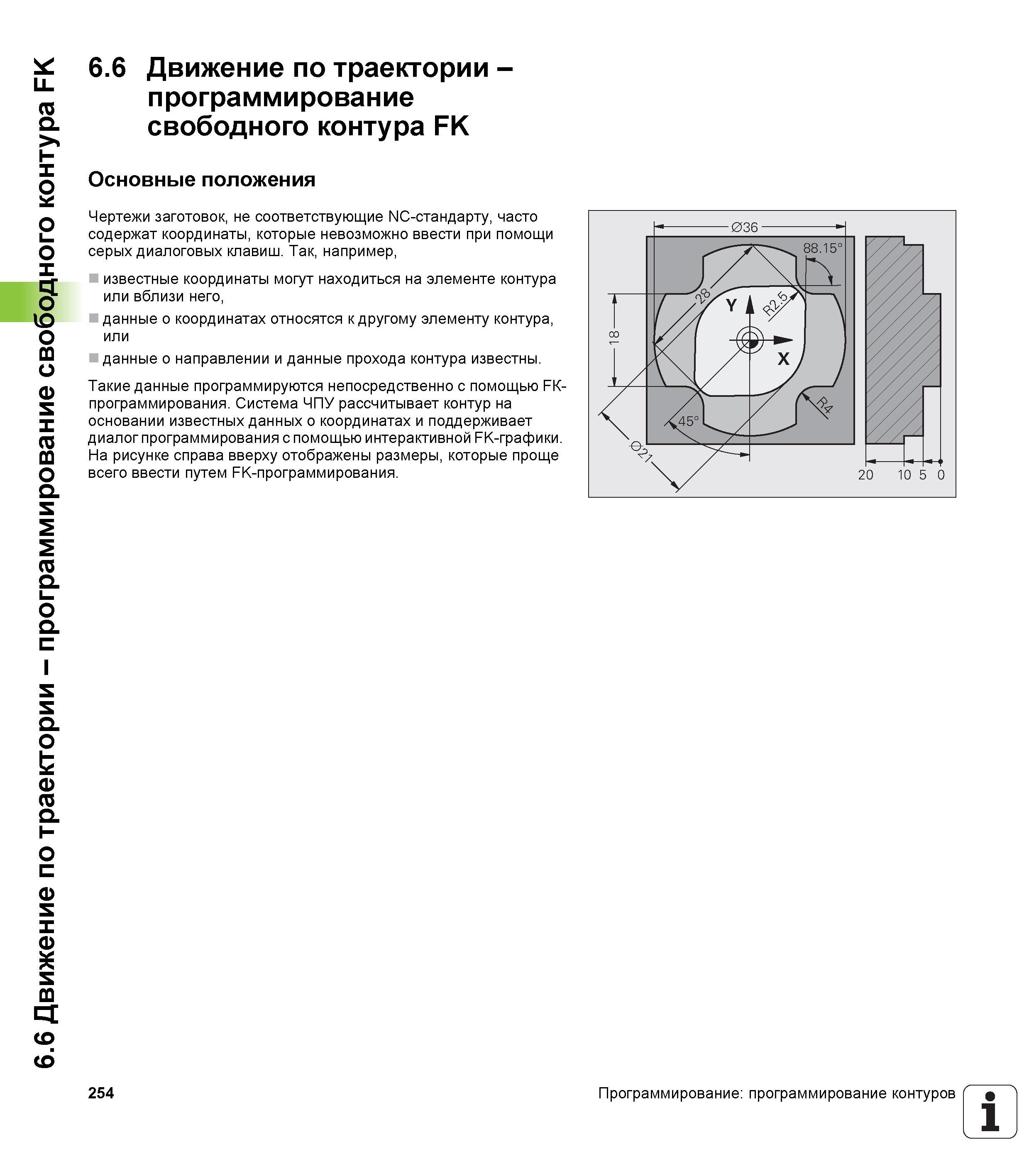

Движение по траектории -программирование свободного контура FK Основные положения Чертежи заготовок, не соответствующие NC-стандарту, частоДвижение по траектории -программирование свободного контура FK Основные положения Чертежи заготовок, не соответствующие NC-стандарту, часто содержат координаты, которые невозможно ввести при помощи серых диалоговых клавиш. Так, например, известные координаты могут находиться на элементе контура или вблизи него, данные о координатах относятся к другому элементу контура, или данные о направлении и данные прохода контура известны. Такие данные программируются непосредственно с помощью РК-программирования. Система ЧПУ рассчитывает контур на основании известных данных о координатах и поддерживает диалог программирования с помощью интерактивной FK-графики. На рисунке справа вверху отображены размеры, которые проще всего ввести путем FK-программирования. 254 Программирование: программирование контуров 1 6.6 Движение по траектории - программирование свободного контура FK 6.6 |
|||||
