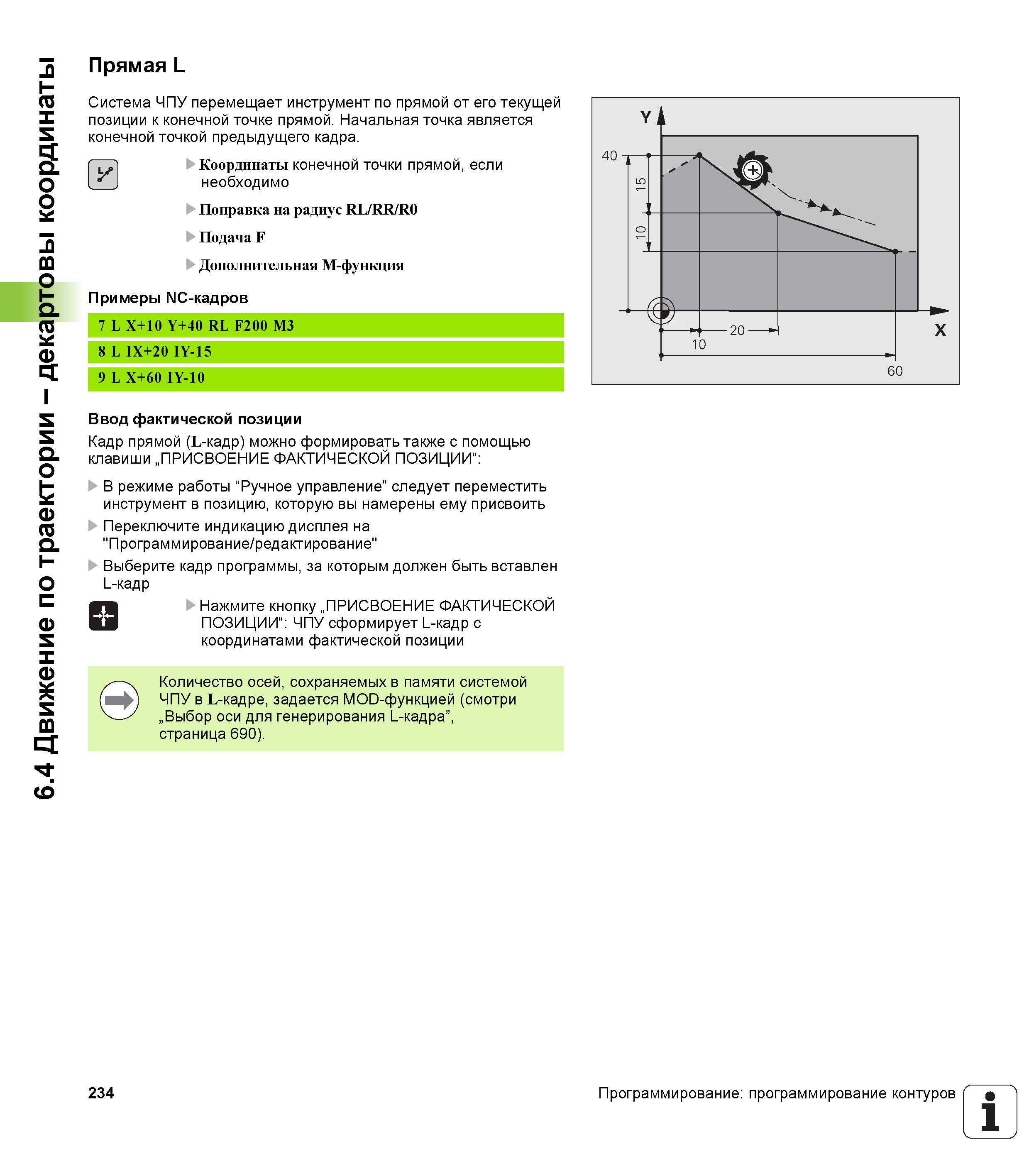

Движение по траектории - декартовы координаты Прямая L Система ЧПУ Heidenhain iTNC 530 перемещает инструмент по прямой от его текущей позиции к конечной точке прямой. Начальная точка является конечной точкой предыдущего кадра. Координаты конечной точки прямой, если необходимо Поправка на радиус RL/RR/R0 Подача F Дополнительная M-функция Примеры NC-кадров Ввод фактической позиции Кадр прямой (L-кадр) можно формировать также с помощью клавиши „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ": В режиме работы "Ручное управление” следует переместить инструмент в позицию, которую вы намерены ему присвоить Переключите индикацию дисплея на "Программирование/редактирование" Выберите кадр программы, за которым должен быть вставлен L-кадр 0 Нажмите кнопку „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ": ЧПУ сформирует L-кадр с координатами фактической позиции Количество осей, сохраняемых в памяти системой ЧПУ в L-кадре, задается MOD-функцией (смотри „Выбор оси для генерирования L-кадра”, страница 690). 234 Программирование: программирование контуров 1
