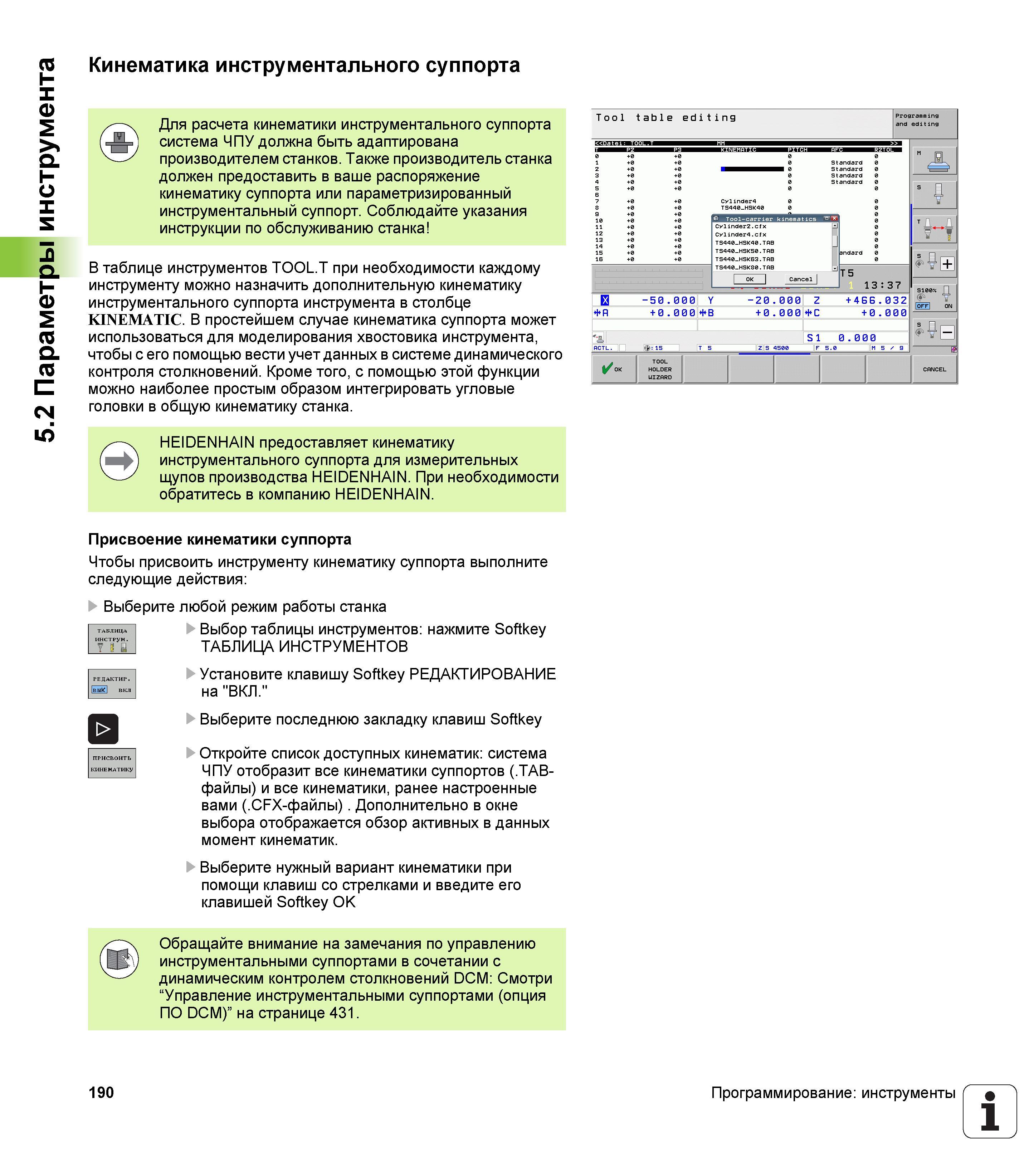

Для расчета кинематики инструментального суппорта система Heidenhain iTNC 530 ЧПУ должна быть адаптирована производителем станка _ Также производитель станка должен предоставить в ваше распоряжение кинематику суппорта или параметризированный инструментальный суппорт. Соблюдайте указания инструкции по обслуживанию станка В таблице инструментов TOOL.T при необходимости каждому инструменту можно назначить дополнительную кинематику инструментального суппорта инструмента в столбце KINEMATIC. В простейшем случае кинематика суппорта может использоваться для моделирования хвостовика инструмента, чтобы с его помощью вести учет данных в системе динамического контроля столкновений. Кроме того, с помощью этой функции можно наиболее простым образом интегрировать угловые головки в общую кинематику станка. HEIDENHAIN предоставляет кинематику инструментального суппорта для измерительных щупов производства HEIDENHAIN. При необходимости обратитесь в компанию HEIDENHAIN. ПРИСВОИТЬ КИНЕМАТИКУ Присвоение кинематики суппорта Чтобы присвоить инструменту кинематику суппорта выполните следующие действия: Выберите любой режим работы станка Выбор таблицы инструментов: нажмите Softkey ТАБЛИЦА ИНСТРУМЕНТОВ Установите клавишу Softkey РЕДАКТИРОВАНИЕ на "ВКЛ." Выберите последнюю закладку клавиш Softkey Откройте список доступных кинематик: система ЧПУ отобразит все кинематики суппортов (.TAB-файлы) и все кинематики, ранее настроенные вами (.CFX-файлы) . Дополнительно в окне выбора отображается обзор активных в данных момент кинематик. Выберите нужный вариант кинематики при помощи клавиш со стрелками и введите его клавишей Softkey OK Обращайте внимание на замечания по управлению инструментальными суппортами в сочетании с динамическим контролем столкновений DCM: Смотри “Управление инструментальными суппортами (опция ПО DCM)” на странице 431. 190 Программирование: инструменты 5.2 Параметры инструмента Кинематика инструментального суппорта
