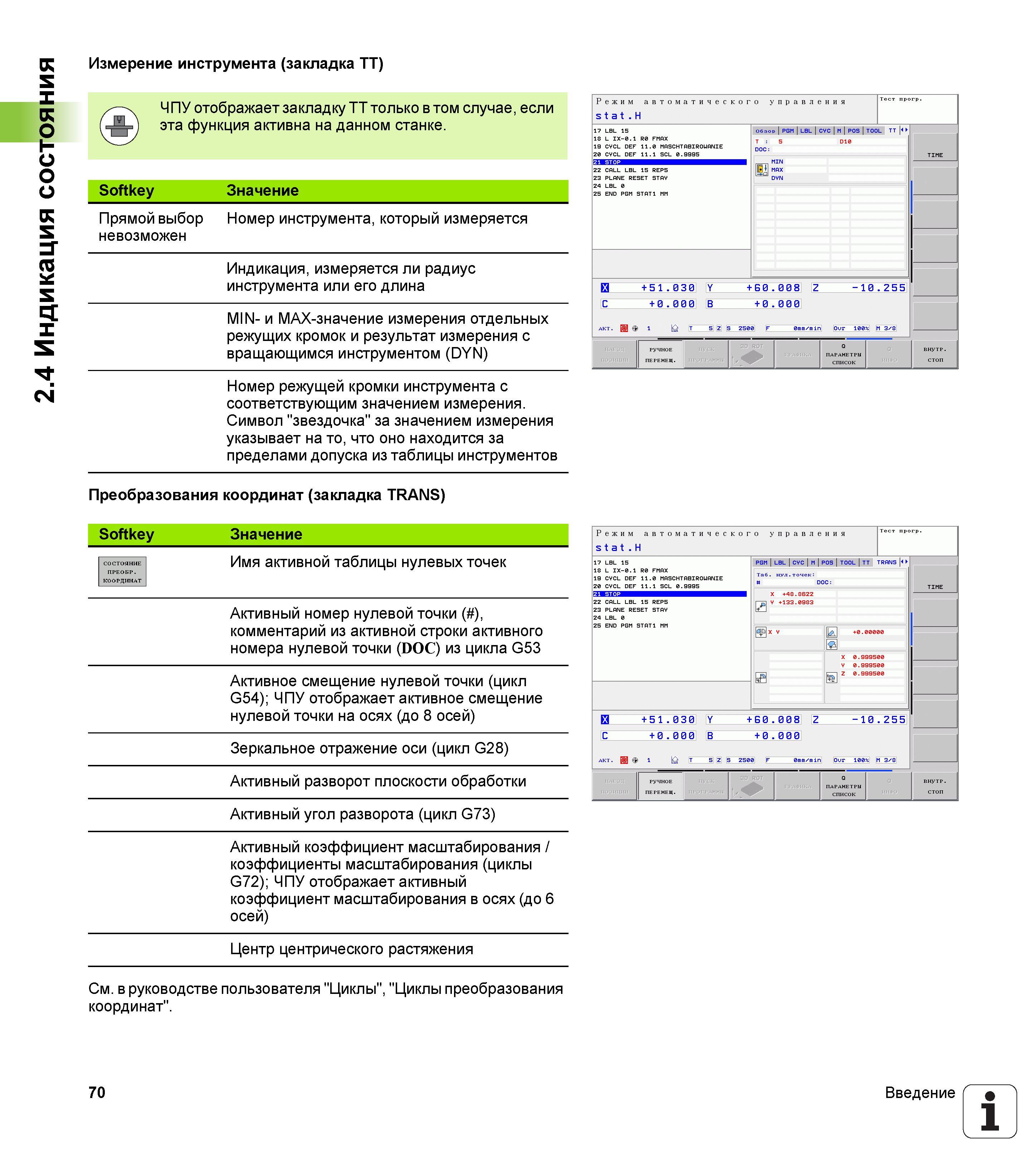

ЧПУ отображает закладку ТТ только в том случае если Softkey Значение Прямой выбор невозможен Номер инструмента который измеряется Индикация измеряется ли радиус инструмента или его длина MIN- и MAX-значение измерения отдельных режущих кромок и результат измерения с вращающимся инструментом (DYN) Номер режущей кромки инструмента с соответствующим значением измерения. Символ "звездочка" за значением измерения указывает на то что оно находится за пределами допуска из таблицы инструментов Преобразования координат (закладка TRANS) Softkey Значение СОСТОЯНИЕ ПРЕОБР. КООРДИНАТ Имя активной таблицы нулевых точек Активный номер нулевой точки ( ) комментарий из активной строки активного номера нулевой точки (DOC) из цикла G53 Активное смещение нулевой точки (цикл G54) ЧПУ отображает активное смещение нулевой точки на осях (до 8 осей) Зеркальное отражение оси (цикл G28) Активный разворот плоскости обработки Активный угол разворота (цикл G73) Активный коэффициент масштабирования коэффициенты масштабирования (циклы G72) ЧПУ отображает активный коэффициент масштабирования в осях (до 6 осей) Центр центрического растяжения См. в руководстве пользователя " Циклы" "Циклы преобразования координат". 70 Введение 2.4 Индикация состояния Измерение инструмента (закладка TT)
