Торцовая вставка c T-образной ручкой втулка в сборе для внутреннего подвода СОТС и узел подвода MMS подходит для динамометрического ключа артикул № 4915 пр

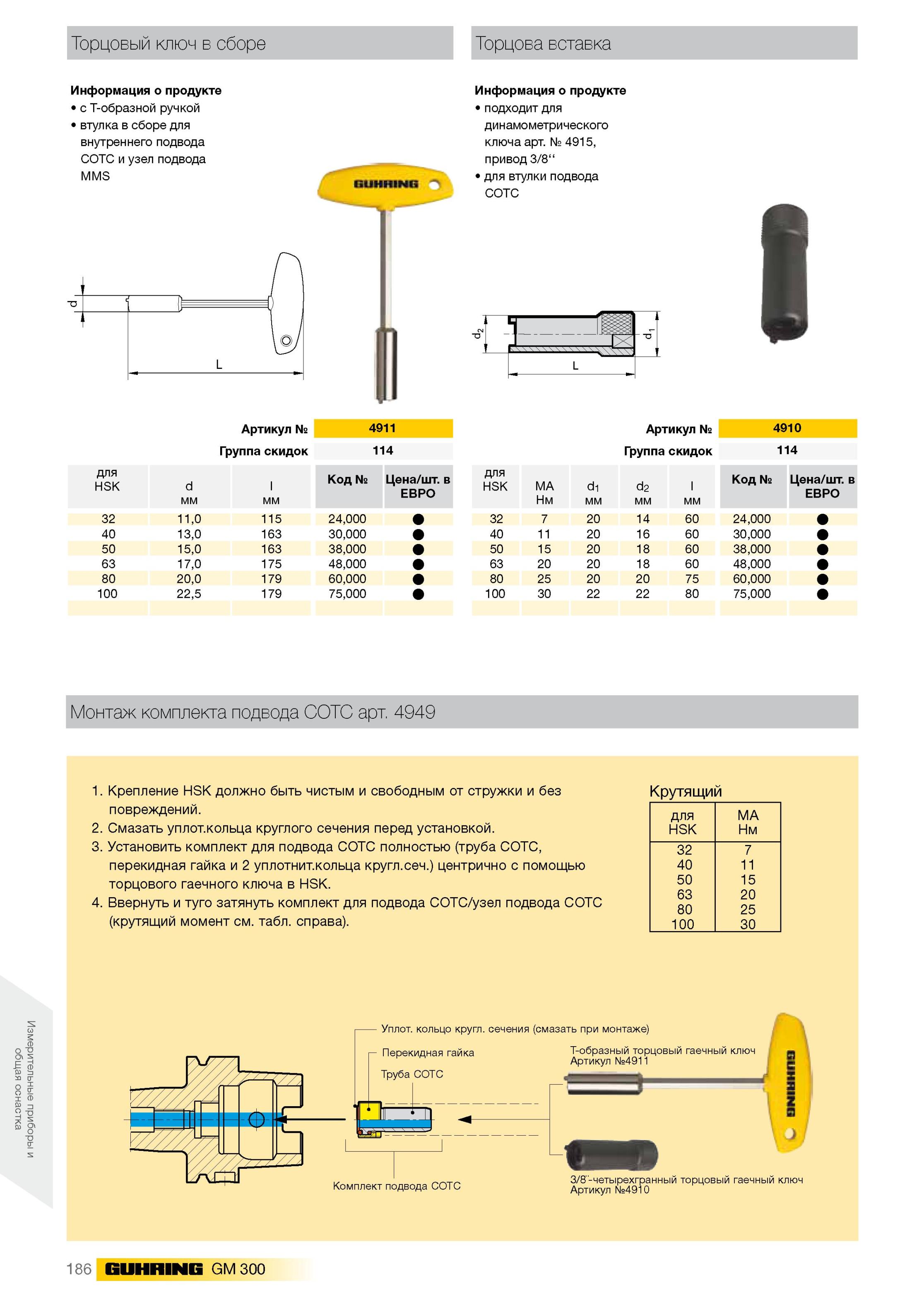

Торцовая вставка c T-образной ручкой втулка в сборе для внутреннего подвода СОТС и узел подвода MMS подходит для динамометрического ключа артикул № 4915 привод 3/8‘‘ для втулки подвода СОТС Артикул № 4911 Артикул № 4910 Группа скидок 114 Группа скидок 114 для HSK d мм l мм Код № Цена шт. в ЕВРО для HSK < 2 X d1 мм d2 мм l мм Код № Цена шт. в ЕВРО 32 11,0 115 24,000 32 7 20 14 60 24,000 40 13,0 163 30,000 40 11 20 16 60 30,000 50 15,0 163 38,000 50 15 20 18 60 38,000 63 17,0 175 48,000 63 20 20 18 60 48,000 80 20,0 179 60,000 80 25 20 20 75 60,000 100 22,5 179 75,000 100 30 22 22 80 75,000 L Монтаж комплекта подвода СОТС артикул 4949 1. Крепление HSK должно быть чистым и свободным от стружки и без повреждений. 2. Смазать уплот.кольца круглого сечения перед установкой. 3. Установить комплект для подвода СОТС полностью (труба СОТС, перекидная гайка и 2 уплотнит.кольца кругл.сеч.) центрично с помощью торцового гаечного ключа в HSK. 4. Ввернуть и туго затянуть комплект для подвода СОТС/узел подвода СОТС (крутящий момент см. табл. справа). Крутящий для HSK МА Нм 32 7 40 11 50 15 63 20 80 25 100 30 - Уплот. кольцо кругл. сечения (смазать при монтаже) - Перекидная гайка Труба СОТС Комплект подвода СОТС Т-образный торцовый гаечный ключ Артикул №4911 3/8"-четырехгранный торцовый гаечный ключ Артикул №4910 186 GUHRING GM 300 Измерительные приборы и общая оснастка Приборы Guhring для систем инструментального обеспечения современных металлообрабатывающих и машиностроительных производств Торцовый ключ в сборе Информация о продукте Информация о продукте
