Цанги Guhring для зажима метчиков с четырехгранными хвостовиками в резьбонарезных патронах Synchro или цанговых патронах Таблица вспомогательного инструмента94 Каталог GUHRING 2012 Инструментальная оснастка и принадлежности Стр.90 |
|||||

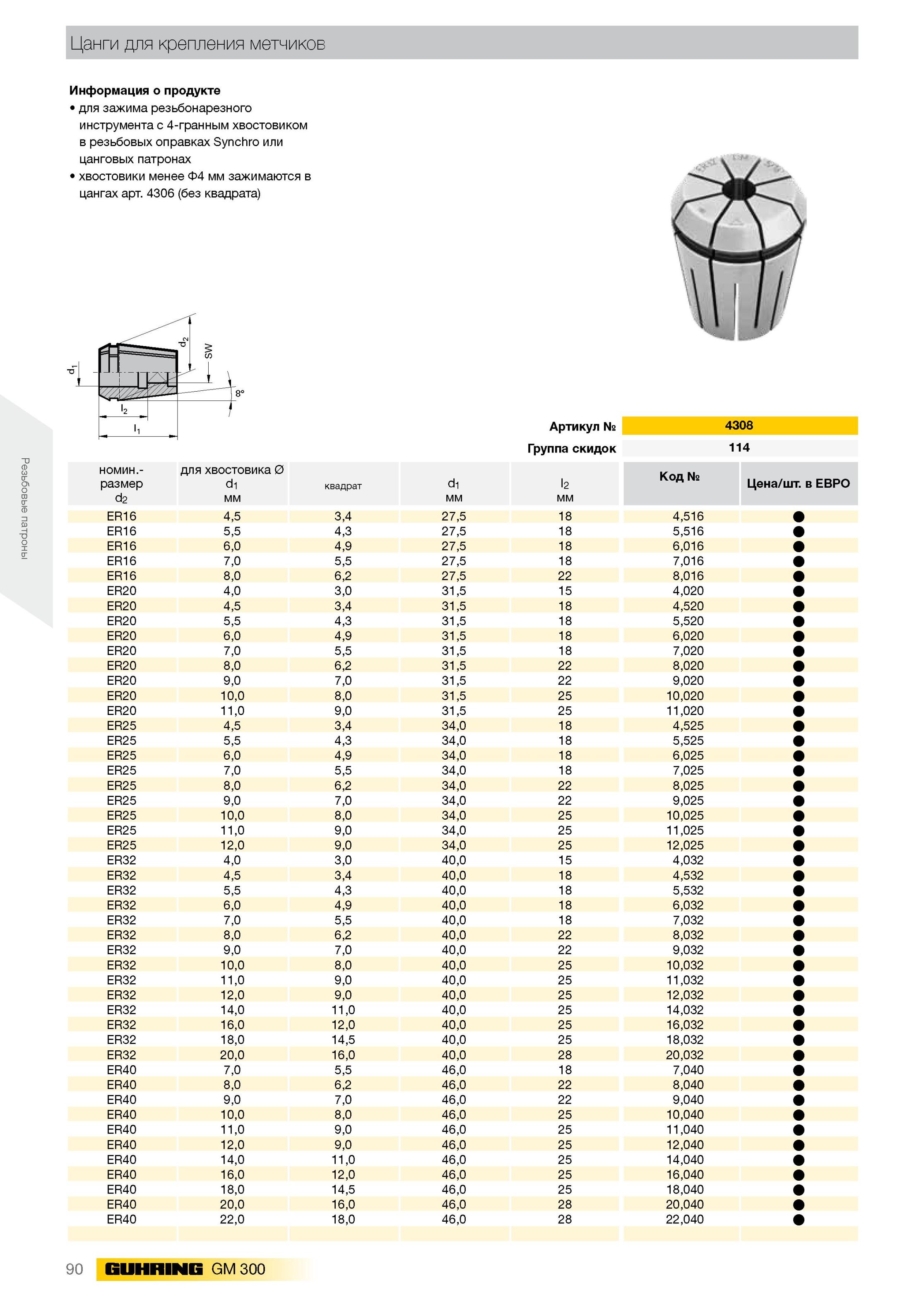

Цанги Guhring для зажима метчиков с четырехгранными хвостовиками в резьбонарезных патронах Synchro или цанговых патронах Таблица вспомогательного инструмента Резьбовые патроны Цанги для крепления метчиков Резьбовые патроны Guhring для установки осевого резьбонарезного режущего инструмента на металлорежущих станках Информация о продукте для зажима резьбонарезного инструмента с 4-гранным хвостовиком в резьбовых оправках Synchro или цанговых патронах хвостовики менее Ф4 мм зажимаются в цангах артикул 4306 (без квадрата) Артикул № Группа скидок 4308 114 номин.- размер d2 для хвостовика 0 d1 мм квадрат d1 мм l2 мм Код № цена за шт в ЕВРО ER16 4,5 3,4 27,5 18 4,516 ER16 5,5 4,3 27,5 18 5,516 ER16 6,0 4,9 27,5 18 6,016 ER16 7,0 5,5 27,5 18 7,016 ER16 8,0 6,2 27,5 22 8,016 ER20 4,0 3,0 31,5 15 4,020 ER20 4,5 3,4 31,5 18 4,520 ER20 5,5 4,3 31,5 18 5,520 ER20 6,0 4,9 31,5 18 6,020 ER20 7,0 5,5 31,5 18 7,020 ER20 8,0 6,2 31,5 22 8,020 ER20 9,0 7,0 31,5 22 9,020 ER20 10,0 8,0 31,5 25 10,020 ER20 11,0 9,0 31,5 25 11,020 ER25 4,5 3,4 34,0 18 4,525 ER25 5,5 4,3 34,0 18 5,525 ER25 6,0 4,9 34,0 18 6,025 ER25 7,0 5,5 34,0 18 7,025 ER25 8,0 6,2 34,0 22 8,025 ER25 9,0 7,0 34,0 22 9,025 ER25 10,0 8,0 34,0 25 10,025 ER25 11,0 9,0 34,0 25 11,025 ER25 12,0 9,0 34,0 25 12,025 ER32 4,0 3,0 40,0 15 4,032 ER32 4,5 3,4 40,0 18 4,532 ER32 5,5 4,3 40,0 18 5,532 ER32 6,0 4,9 40,0 18 6,032 ER32 7,0 5,5 40,0 18 7,032 ER32 8,0 6,2 40,0 22 8,032 ER32 9,0 7,0 40,0 22 9,032 ER32 10,0 8,0 40,0 25 10,032 ER32 11,0 9,0 40,0 25 11,032 ER32 12,0 9,0 40,0 25 12,032 ER32 14,0 11,0 40,0 25 14,032 ER32 16,0 12,0 40,0 25 16,032 ER32 18,0 14,5 40,0 25 18,032 ER32 20,0 16,0 40,0 28 20,032 ER40 7,0 5,5 46,0 18 7,040 ER40 8,0 6,2 46,0 22 8,040 ER40 9,0 7,0 46,0 22 9,040 ER40 10,0 8,0 46,0 25 10,040 ER40 11,0 9,0 46,0 25 11,040 ER40 12,0 9,0 46,0 25 12,040 ER40 14,0 11,0 46,0 25 14,040 ER40 16,0 12,0 46,0 25 16,040 ER40 18,0 14,5 46,0 25 18,040 ER40 20,0 16,0 46,0 28 20,040 ER40 22,0 18,0 46,0 28 22,040 90 GUHRING GM 300 |
|||||
