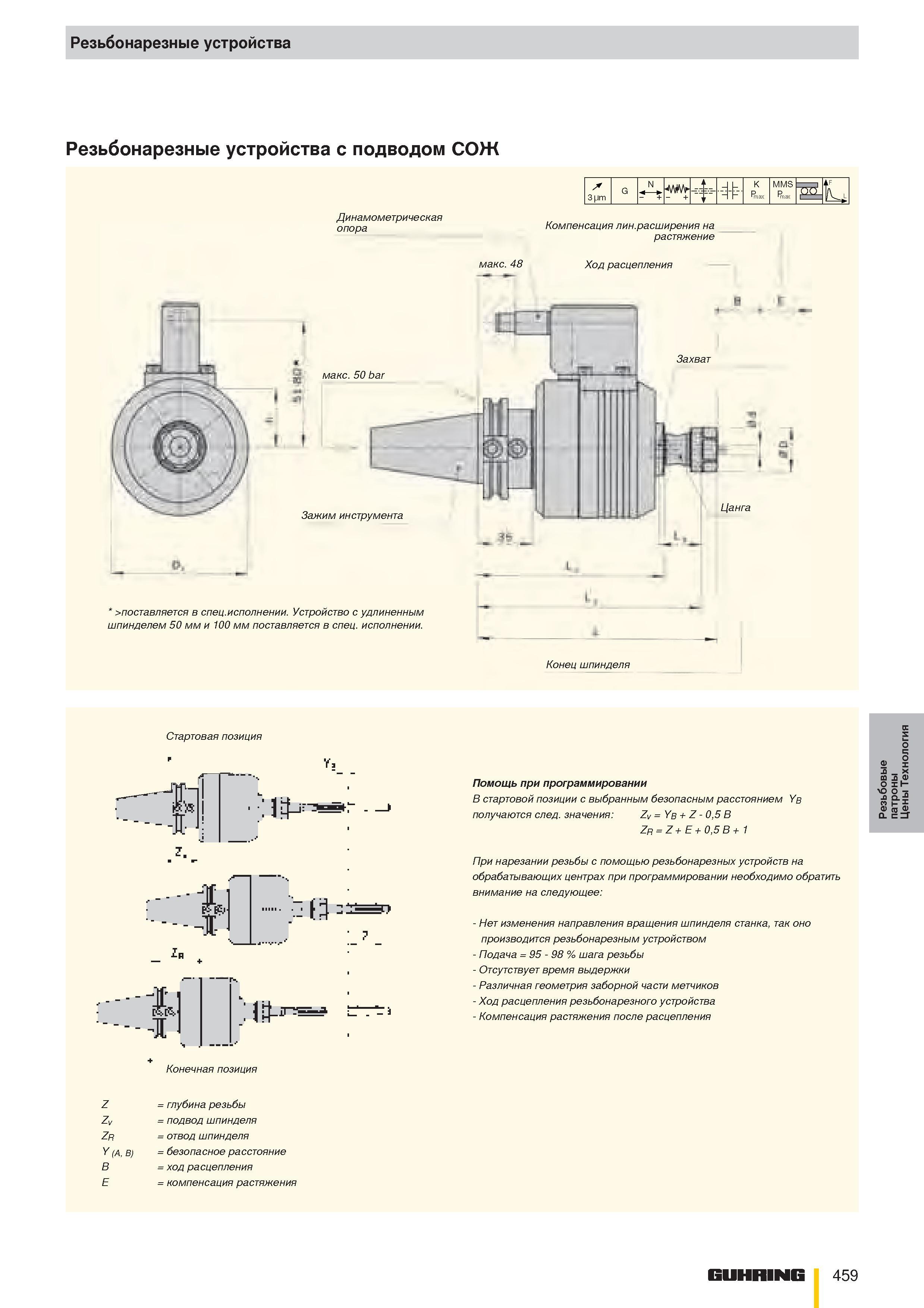

При нарезании резьбы с помощью резьбонарезных устройств Guhring на металлорежущих станках с ЧПУ и обрабатывающих центрах при программировании необходимо обратить внимание на следующее Нет изменения направления вращения шпинделя станка, так оно производится резьбонарезным устройством - Подача = 95 - 98 % шага резьбы - Отсутствует время выдержки - Различная геометрия заборной части метчиков - Ход расцепления резьбонарезного устройства - Компенсация растяжения после расцепления Конечная позиция Z = глубина резьбы Zv = подвод шпинделя Zr = отвод шпинделя Y (a, B) = безопасное расстояние B = ход расцепления E = компенсация растяжения GUHRING 459 Резьбовые патроны Цены Технология Резьбонарезные устройства Резьбонарезные устройства с подводом СОЖ 3 jm ww\r-=4-=- f L K MMS p . Ж Динамометрическая опора Компенсация лин.расширения на растяжение макс. 48 Ход расцепления >поставляется в спец.исполнении. Устройство с удлиненным шпинделем 50 мм и 100 мм поставляется в спец. исполнении. Конец шпинделя N G Стартовая позиция У, Помощь при программировании В стартовой позиции с выбранным безопасным расстоянием Yb получаются след. значения: Zv = Yb + Z - 0,5 B Zr = Z + E + 0,5 B + 1
