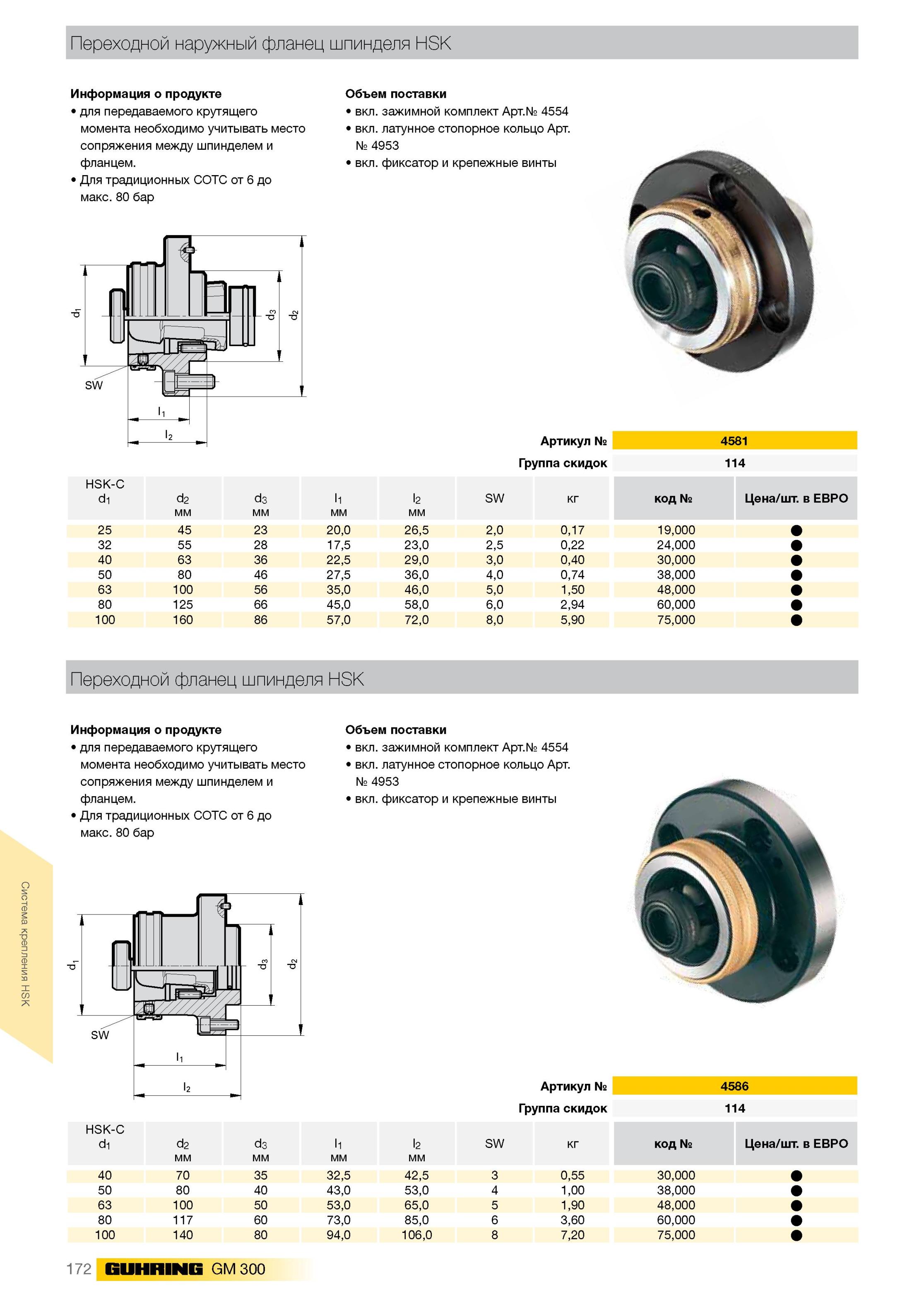

176 Каталог GUHRING 2012 Инструментальная оснастка и принадлежности Стр.172 |
|||||
Переходной наружный фланец шпинделя HSK для передаваемого крутящего момента необходимо учитывать место сопряжения между шпинделем и фланцем Для традиционныПереходной наружный фланец шпинделя HSK для передаваемого крутящего момента необходимо учитывать место сопряжения между шпинделем и фланцем Для традиционных СОТС от 6 до макс. 80 бар Объем поставки включает зажимной комплект Арт.№ 4554 вкл. латунное стопорное кольцо Артикул № 4953 вкл. фиксатор и крепежные винты Артикул № Группа скидок 4581 114 HSK-C d1 d2 мм d3 мм l1 мм l2 мм SW кг код № Цена шт. в ЕВРО 25 45 23 20,0 26,5 2,0 0,17 19,000 32 55 28 17,5 23,0 2,5 0,22 24,000 40 63 36 22,5 29,0 3,0 0,40 30,000 50 80 46 27,5 36,0 4,0 0,74 38,000 63 100 56 35,0 46,0 5,0 1,50 48,000 80 125 66 45,0 58,0 6,0 2,94 60,000 100 160 86 57,0 72,0 8,0 5,90 75,000 Переходной фланец шпинделя HSK Информация о продукте для передаваемого крутящего момента необходимо учитывать место сопряжения между шпинделем и фланцем. Для традиционных СОТС от 6 до макс. 80 бар Объем поставки включает зажимной комплект Арт.№ 4554 вкл. латунное стопорное кольцо Артикул № 4953 вкл. фиксатор и крепежные винты I2 Артикул № 4586 Группа скидок 114 HSK-C d1 d2 мм d3 мм l1 мм l2 мм SW кг код № Цена шт. в ЕВРО 40 70 35 32,5 42,5 3 0,55 30,000 50 80 40 43,0 53,0 4 1,00 38,000 63 100 50 53,0 65,0 5 1,90 48,000 80 117 60 73,0 85,0 6 3,60 60,000 100 140 80 94,0 106,0 8 7,20 75,000 172 GUHRING GM 300 Система крепления HSK Вспомогательный инструмент Guhring HSK DIN 69893 для многоцелевого механообрабатывающего оборудования машиностроительных производств Информация о продукте |
|||||
