Концевые фрезы Guhring с внутренним подводом СОЖ отличаются от обычного инструмента своей значительно более высокой стойкостью при фрезеровке

Концевые фрезы Guhring с внутренним подводом СОЖ отличаются от обычного инструмента своей значительно более высокой стойкостью при фрезеровке

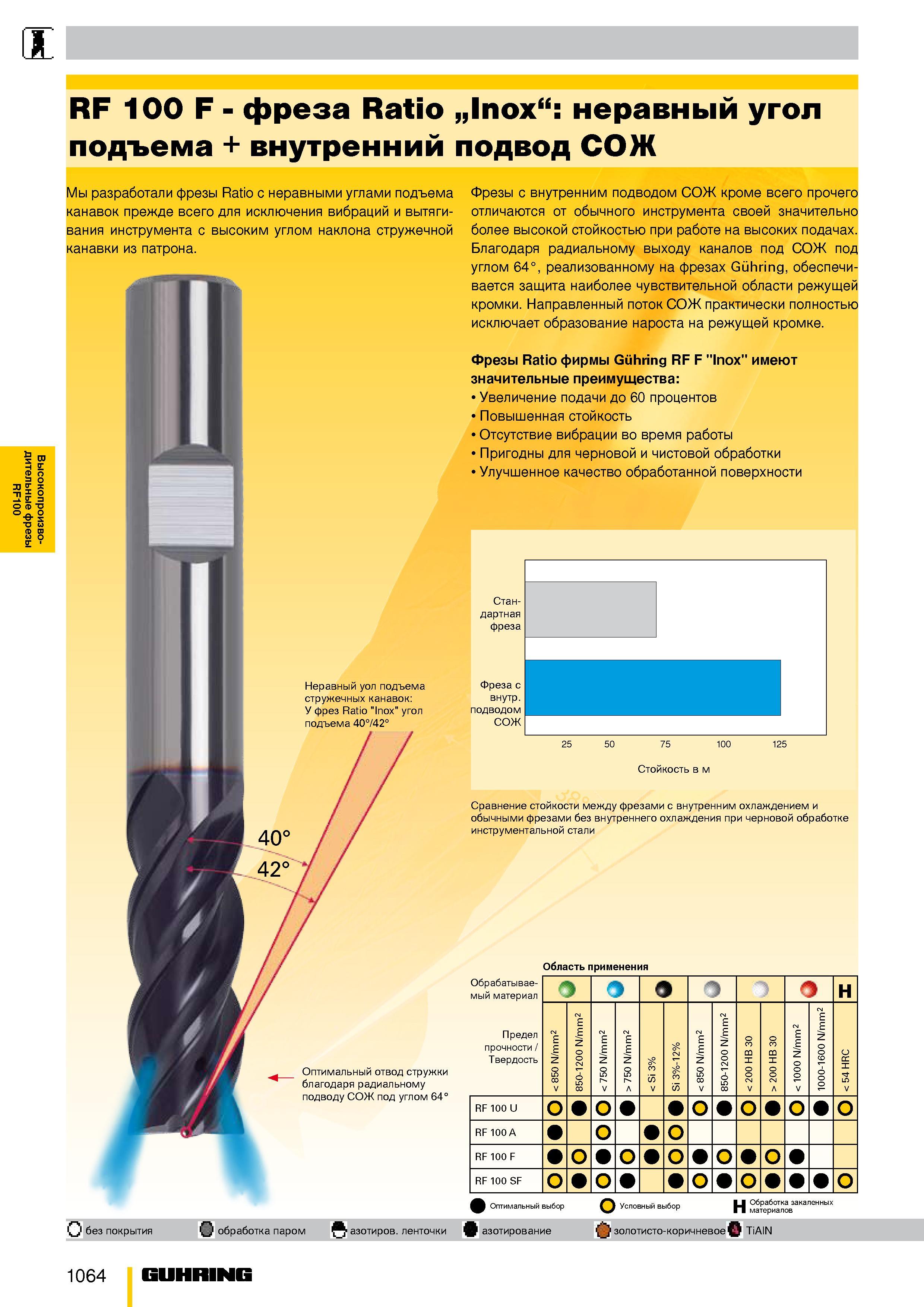

Концевые фрезы Guhring с внутренним подводом СОЖ отличаются от обычного инструмента своей значительно более высокой стойкостью при фрезеровке _ на высоких подачах. Благодаря радиальному выходу каналов под СОЖ под углом 64°, реализованному на фрезах Guhring, обеспечивается защита наиболее чувствительной области режущей кромки. Направленный поток СОЖ практически полностью исключает образование нароста на режущей кромке. Фрезы Ratio фирмы Guhring RF F "Inox" имеют значительные преимущества Увеличение подачи до 60 процентов Повышенная стойкость Отсутствие вибрации во время работы Пригодны для черновой и чистовой обработки Улучшенное качество обработанной поверхности Стан- дартная фреза Фреза с внутр. подводом СОЖ 50 75 100 Стойкость в м Сравнение стойкости между фрезами с внутренним охлаждением и обычными фрезами без внутреннего охлаждения при черновой обработке инструментальной стали Область применения Обрабатываемый материал Предел прочности/ Твердость <9 о 1 9 H 850 N/mm2 850-1200 N/mm2 750 N/mm2 > 750 N/mm2 Si 3% Si 3%-12% 850 N/mm2 850-1200 N/mm2 200 HB 30 > 200 HB 30 1000 N/mm2 1000-1600 N/mm2 54 HRC RF 100 U RF 100 A RF 100 F О RF 100 SF О I Оптимальный выбор Условный выбор Н Обработка закаленных материалов Q без покрытия 1 обработка паром f азотиров. ленточки 1 азотирование f золотисто-коричневое О TiAIN 25 1064 I GUHRING RF100 RF 100 F фреза Ratio „Inox“ неравный угол подъема + внутренний подвод сОЖ Мы разработали фрезы Ratio с неравными углами подъема канавок прежде всего для исключения вибраций и вытягивания инструмента с высоким углом наклона стружечной канавки из патрона. и ы Е о ь о 5 о тз ° Неравный уол подъема стружечных канавок У фрез Ratio "Inox" угол подъема 40°/42° Оптимальный отвод стружки благодаря радиальному подводу СОЖ под углом 64° кроме всего прочего
