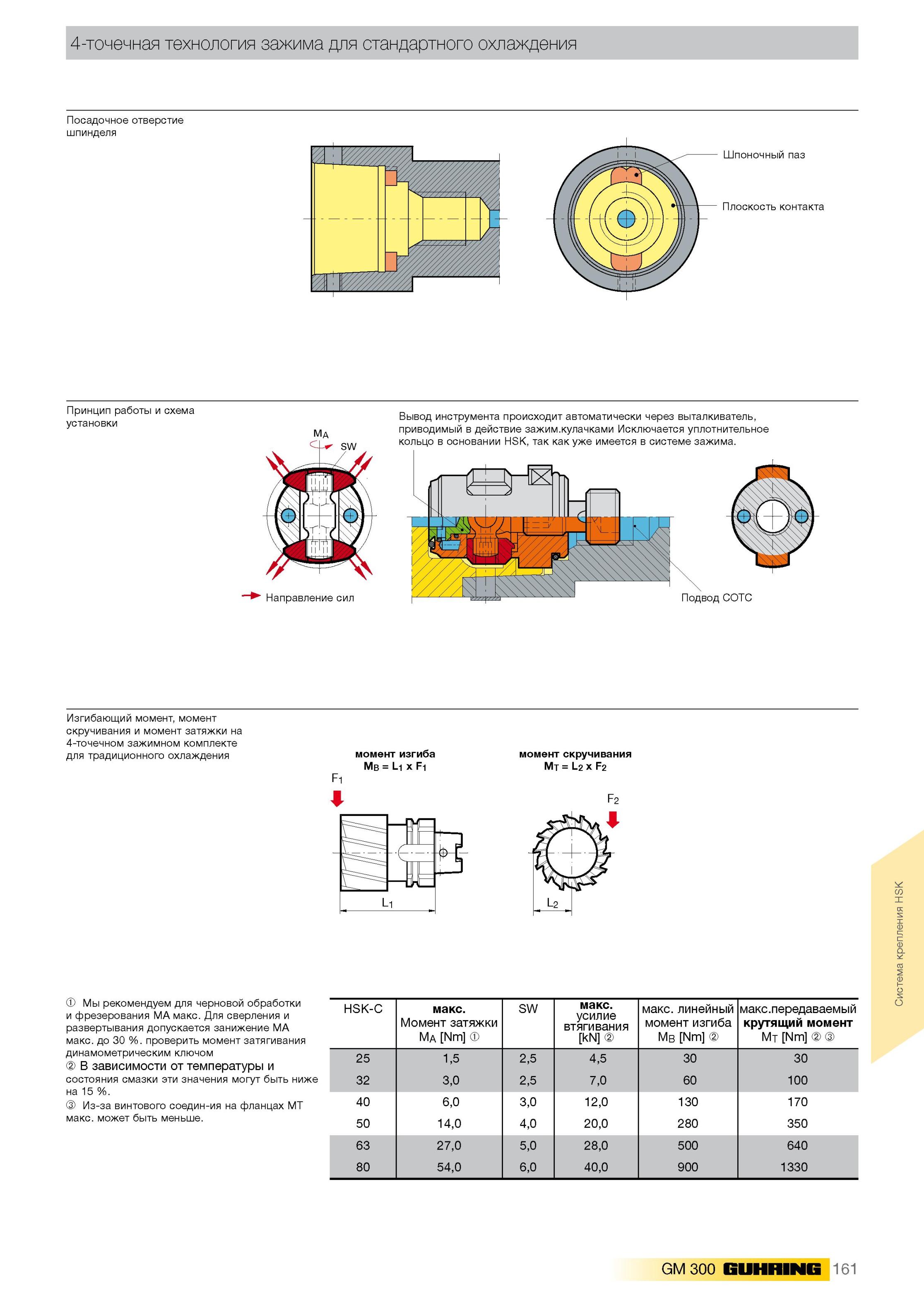

4-точечная технология зажима для стандартного охлаждения Посадочное отверстие шпинделя Шпоночный паз Плоскость контакта Принцип работы и схема установки Вывод инструмента происходит автоматически через выталкиватель, приводимый в действие зажим.кулачками Исключается уплотнительное кольцо в основании HSK, так как уже имеется в системе зажима. Направление сил Изгибающий момент, момент скручивания и момент затяжки на 4-точечном зажимном комплекте для традиционного охлаждения F1 момент изгиба Mb = L1 x F1 момент скручивания Mt = L2 x F2 F2 Мы рекомендуем для черновой обработки и фрезерования МА макс. Для сверления и развертывания допускается занижение МА макс. до 30 %. проверить момент затягивания динамометрическим ключом В зависимости от температуры и состояния смазки эти значения могут быть ниже на 15 %. Из -за винтового соедин-ия на фланцах МТ макс. может быть меньше. HSK-C макс. Момент затяжки Ma [Nm] SW макс. усилие втягивания [kN] макс. линейный момент изгиба Mb [Nm] макс.передаваемый крутящий момент Mt [Nm] 25 1,5 2,5 4,5 30 30 32 3,0 2,5 7,0 60 100 40 6,0 3,0 12,0 130 170 50 14,0 4,0 20,0 280 350 63 27,0 5,0 28,0 500 640 80 54,0 6,0 40,0 900 1330 GM 300 GUHRING 161 Система крепления HSK Подвод СОТС Шпиндельная станочная зажимная оснастка Guhring для механообрабатывающего оборудования с разъемом шпинделя HSK DIN 69893
