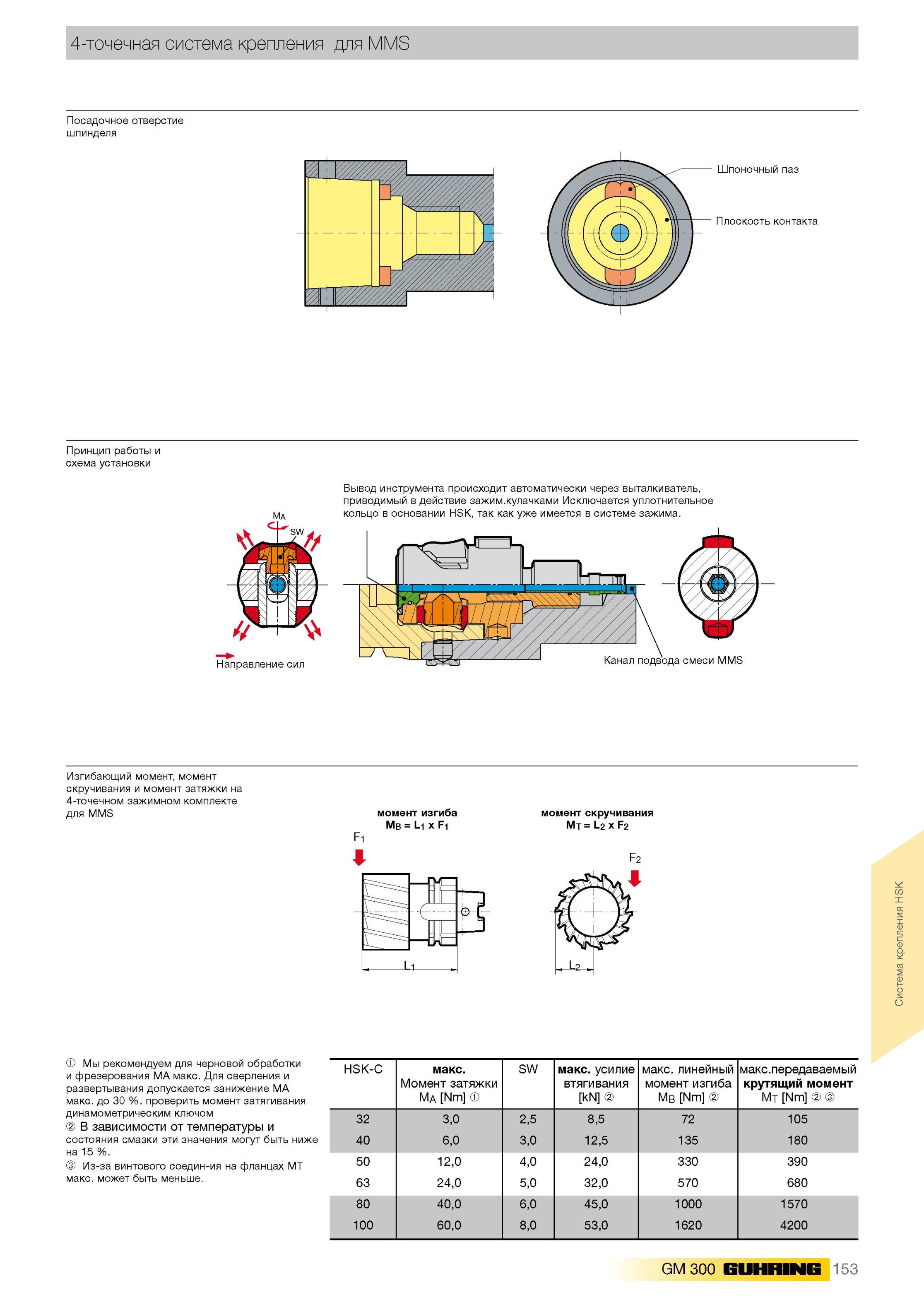

4-точечная система крепления для MMS Посадочное отверстие шпинделя Шпоночный паз Плоскость контакта Принцип работы и схема установки Вывод инструмента происходит автоматически через выталкиватель, приводимый в действие зажим.кулачками Исключается уплотнительное кольцо в основании HSK, так как уже имеется в системе зажима. Направление сил Канал подвода смеси MMS Изгибающий момент, момент скручивания и момент затяжки на 4-точечном зажимном комплекте для MMS F1 момент изгиба Mb = L1 x F1 момент скручивания Mt = L2 x F2 F2 Мы рекомендуем для черновой обработки и фрезерования МА макс. Для сверления и развертывания допускается занижение МА макс. до 30 %. проверить момент затягивания динамометрическим ключом В зависимости от температуры и состояния смазки эти значения могут быть ниже на 15 %. Из -за винтового соедин-ия на фланцах МТ макс. может быть меньше. HSK-C макс. Момент затяжки Ma [Nm] SW макс. усилие втягивания [kN] макс. линейный момент изгиба Mb [Nm] макс.передаваемый крутящий момент Mt [Nm] 32 3,0 2,5 8,5 72 105 40 6,0 3,0 12,5 135 180 50 12,0 4,0 24,0 330 390 63 24,0 5,0 32,0 570 680 80 40,0 6,0 45,0 1000 1570 100 60,0 8,0 53,0 1620 4200 GM 300 GUHRING 153 Система крепления HSK Шпиндельная станочная зажимная оснастка Guhring для механообрабатывающего оборудования с разъемом шпинделя HSK DIN 69893
