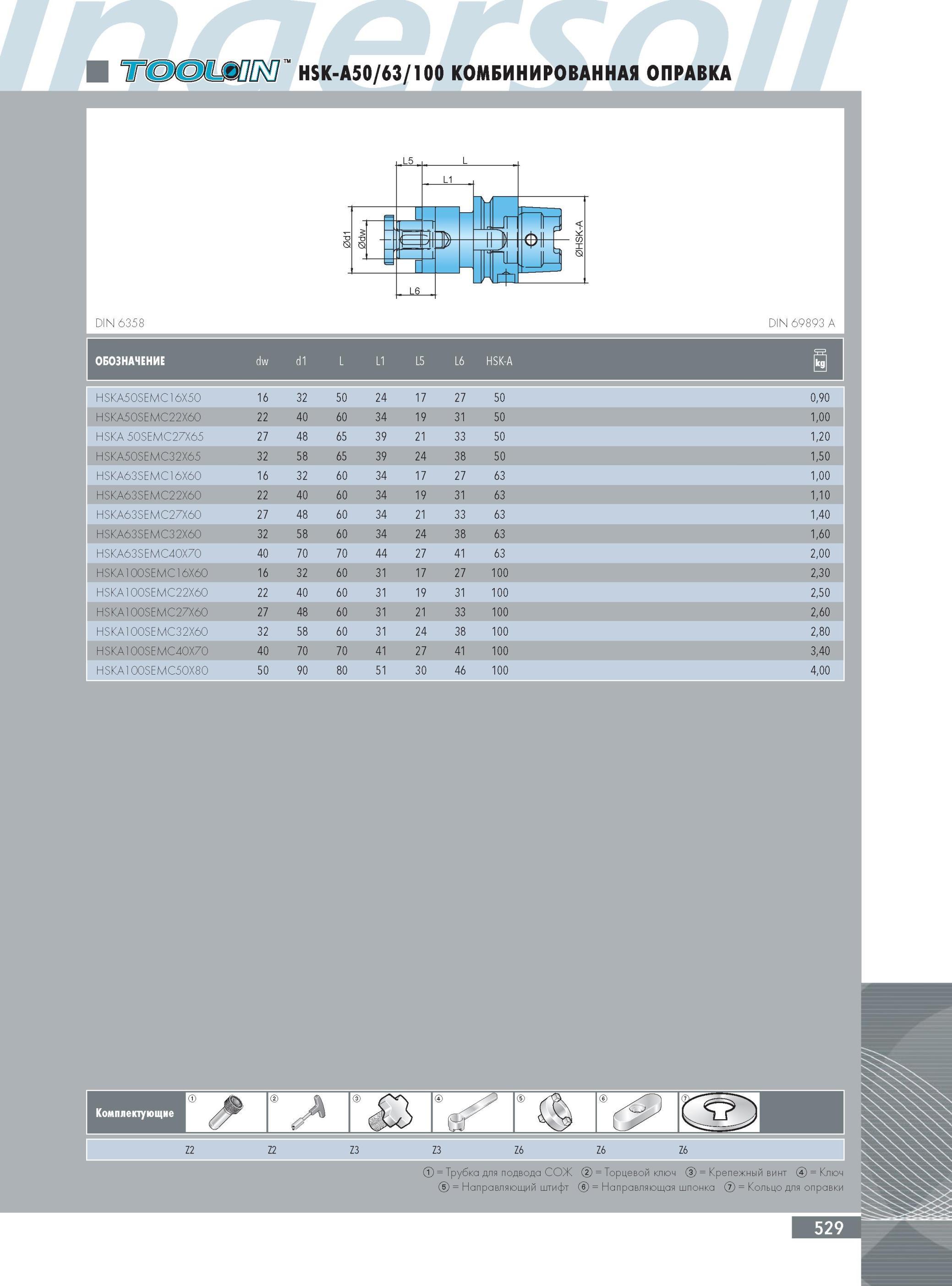

Комбинированные оправки Ingersoll под конус HSK A50 63 100 для насадных торцевых и дисковых фрез Таблица основных размеров вспомогательного инструмента HSK-A50/63/100 КОМБИНИРОВАННАЯ ОПРАВКА Инструментальная оснастка Ingersoll DIN 6358 DIN 69893 A Обозначение dw d1 L L1 L5 L6 HSK-A HSKA50SEMC16X50 16 32 50 24 17 27 50 0,90 HSKA50SEMC22X60 22 40 60 34 19 31 50 1,00 HSKA 50SEMC27X65 27 48 65 39 21 33 50 1,20 HSKA50SEMC32X65 32 58 65 39 24 38 50 1,50 HSKA63SEMC16X60 16 32 60 34 17 27 63 1,00 HSKA63SEMC22X60 22 40 60 34 19 31 63 1,10 HSKA63SEMC27X60 27 48 60 34 21 33 63 1,40 HSKA63SEMC32X60 32 58 60 34 4 2 38 63 1,60 HSKA63SEMC40X70 40 70 70 44 27 41 63 2,00 HSKA100SEMC16X60 16 2 3 60 31 17 27 100 2,30 HSKA100SEMC22X60 22 40 60 31 19 31 100 2,50 HSKA100SEMC27X60 27 48 60 31 21 33 100 2,60 HSKA100SEMC32X60 32 58 60 31 24 38 100 2,80 HSKA100SEMC40X70 40 70 70 41 27 41 100 3,40 HSKA100SEMC50X80 50 90 80 51 30 46 100 4,00 Z2 Z2 Z3 Z3 Z6 Z6 Z6 = Трубка для подвода СОЖ = Торцевой ключ = Крепежный винт = Ключ = Направляющий штифт = Направляющая шпонка = Кольцо для оправки
