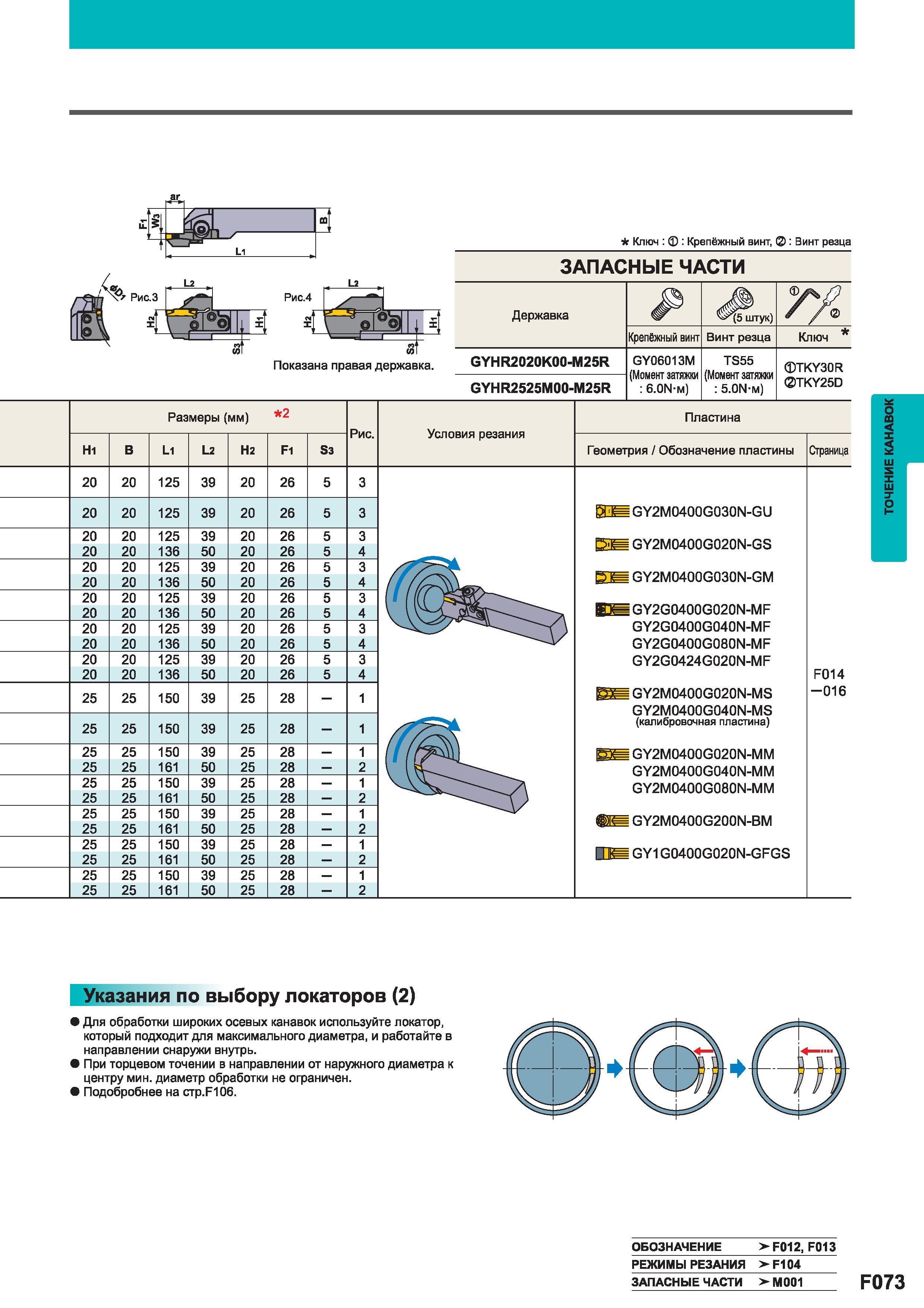

Ключ Крепёжный винт Винт резца Mitsubishi Показана правая державка Запасные части Державка Крепёжный винт Винт резца Ключ GYH R2020K00-M25R GY060

Ключ Крепёжный винт Винт резца Mitsubishi Показана правая державка Запасные части Державка Крепёжный винт Винт резца Ключ GYH R2020K00-M25R GY06013M (Момент затяжки 6.0N-M) TS55 (Момент затяжки 5.0N-M) TKY30R 0TKY25D GYHR2525M00-M25R Размеры (мм) 2 Рис. Н1 В L1 L2 Н2 F1 S3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 150 39 25 28 - 1 25 25 150 39 25 28 - 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 Условия резания Пластина Геометрия Обозначение пластины Страница GY2M0400G030N-GU GY2M0400G020N-GS GY2M0400G030N-GM GY2G0400G020N-MF GY2G0400G040N-MF GY2G0400G080N-MF GY2G0424G020N-MF GY2M0400G020N-MS GY2M0400G040N-MS (калибровочная пластина) GY2M0400G020N-MM GY2M0400G040N-MM GY2M0400G080N-MM Шт GY2M0400G200N-BM GY1G0400G020N-GFGS F014 -016 Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подобробнее на CTp.F106. ОБОЗНАЧЕНИЕ F012 F013 Режимы резания F104 Запасные части М001 F073 ТОЧЕНИЕ КАНАВОК
