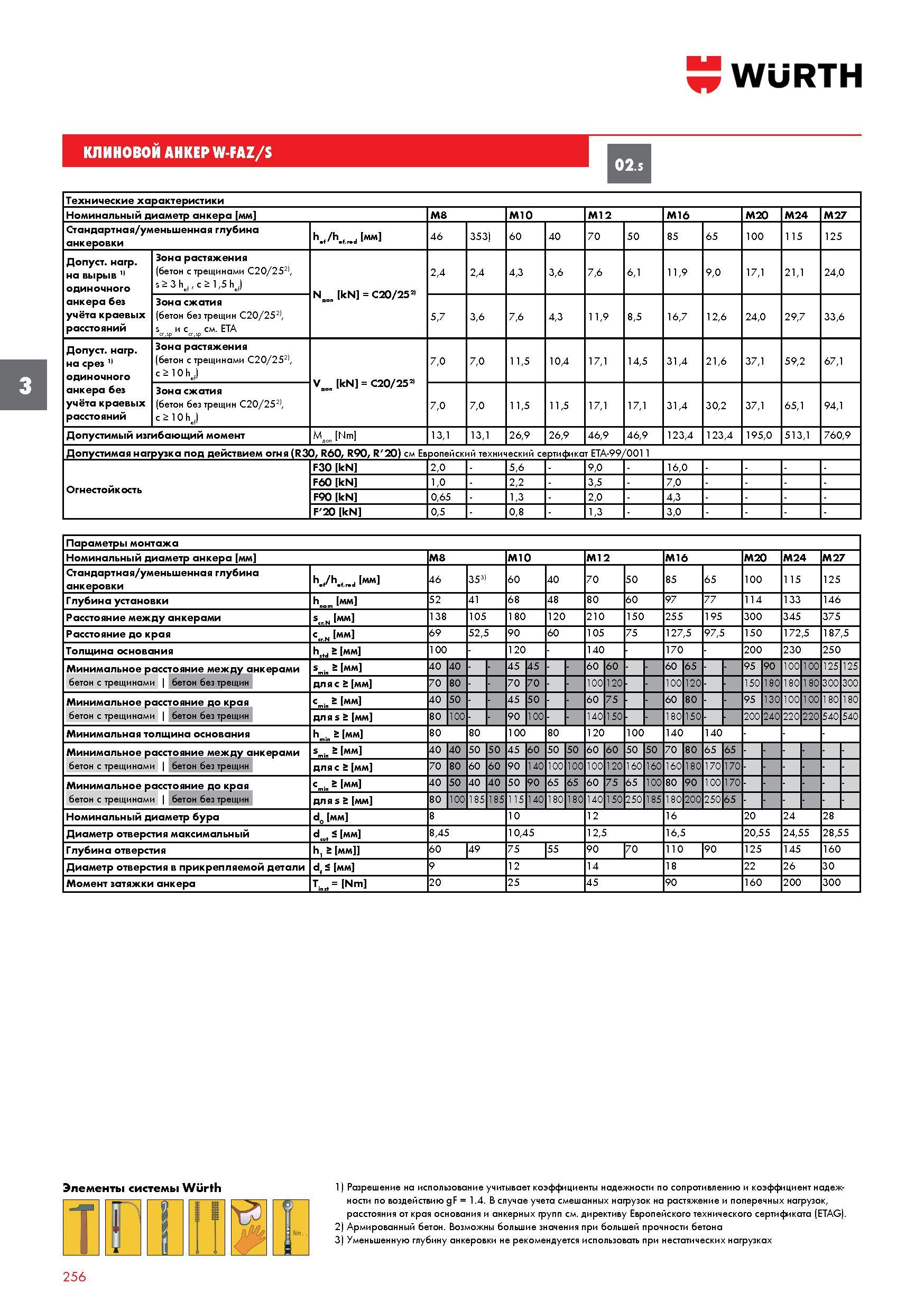

КЛИНОВОЙ АНКЕР WURTH W-FAZ/S 02.5 3 Технические характеристики Номинальный диаметр анкера мм M8 M10 M12 M16 M20 M24 M27 Стандартная/уменьшенная глубина анкеровки h.f /h.fred мм 46 353) 60 40 70 50 85 65 100 115 125 Допуст. нагр. на вырыв 1 одиночного анкера без учёта краевых расстояний Зона растяжения (бетон с трещинами C20/252), s 2 3 he) , c 2 1,5 hj Nnen kN = C20/252) 2,4 2,4 4,3 3,6 7,6 6,1 11,9 9,0 17,1 21,1 24,0 Зона сжатия (бетон без трещин C20/252), s и c см. ETA 5,7 3,6 7,6 4,3 11,9 8,5 16,7 12,6 24,0 29,7 33,6 Допуст. нагр. на срез 1 одиночного анкера без учёта краевых расстояний Зона растяжения (бетон с трещинами C20/252), с 210 hj Vnen kN = C20/252) 7,0 7,0 11,5 10,4 17,1 14,5 31,4 21,6 37,1 59,2 67,1 Зона сжатия (бетон без трещин C20/252), с 210 hj 7,0 7,0 11,5 11,5 17,1 17,1 31,4 30,2 37,1 65,1 94,1 Допустимый изгибающий момент E 5° 13,1 13,1 26,9 26,9 46,9 46,9 123,4 123,4 195,0 513,1 760,9 Допустимая нагрузка под действием огня (R30, R60, R90, R'20) см Европейский технический сертификат ETA-99/0011 Огнестойкость F30 kN 2,0 5,6 9,0 16,0 F60 kN 1,0 2,2 3,5 7,0 F90 kN 0,65 1,3 2,0 4,3 F'20 kN 0,5 0,8 1,3 3,0 Параметры монтажа Номинальный диаметр анкера мм M8 M10 M12 M16 M20 M24 M27 Стандартная/уменьшенная глубина анкеровки h.f/h., мм 46 353) 60 40 70 50 85 65 100 115 125 Глубина установки hnem мм 52 41 68 48 80 60 97 77 114 133 146 Расстояние между анкерами s„n мм 138 105 180 120 210 150 255 195 300 345 375 Расстояние до края с р n мм 69 52,5 90 60 105 75 127,5 97,5 150 172,5 187,5 Толщина основания hs,d 5 мм 100 120 140 170 200 230 250 Минимальное расстояние между анкерами smin 5 мм 40 40 45 45 60 60 60 65 95 90 100 100 125 125 бетон с трещинами бетон без трещин для с 5 мм 70 80 70 70 100 120 100 120 150 180 180 180 300 300 Минимальное расстояние до края cmin 5 мм 40 50 45 50 60 75 60 80 95 130 100 100 180 180 бетон с трещинами бетон без трещин для s 5 мм 80 100 90 100 140 150 180 150 200 240 220 220 540 540 Минимальная толщина основания hmin 5 мм 80 80 100 80 120 100 140 140 Минимальное расстояние между анкерами smin 5 мм 40 40 50 50 45 60 50 50 60 60 50 50 70 80 65 65 бетон с трещинами бетон без трещин для с 5 мм 70 80 60 60 90 140 100 100 100 120 160 160 160 180 170 170 Минимальное расстояние до края cmin 5 мм 40 50 40 40 50 90 65 65 60 75 65 100 80 90 100 170 бетон с трещинами бетон без трещин для s 5 мм 80 100 185 185 115 140 180 180 140 150 250 185 180 200 250 65 Номинальный диаметр бура d0 мм 8 10 12 16 20 24 28 Диаметр отверстия максимальный dc i < мм 8,45 10,45 12,5 16,5 20,55 24,55 28,55 Глубина отверстия h, 5 мм 60 49 75 55 90 70 110 90 125 145 160 Диаметр отверстия в прикрепляемой детали df < мм 9 12 14 18 22 26 30 Момент затяжки анкера Tinst = Nm 20 25 45 90 160 200 300 Элементы системы Wurth 1) Разрешение на использование учитывает коэффициенты надежности по сопротивлению и коэффициент надежности по воздействию gF = 1.4. В случае учета смешанных нагрузок на растяжение и поперечных нагрузок, расстояния от края основания и анкерных групп см. директиву Европейского технического сертификата (ETAG). 2) Армированный бетон. Возможны большие значения при большей прочности бетона 3) Уменьшенную глубину анкеровки не рекомендуется использовать при нестатических нагрузках 256
