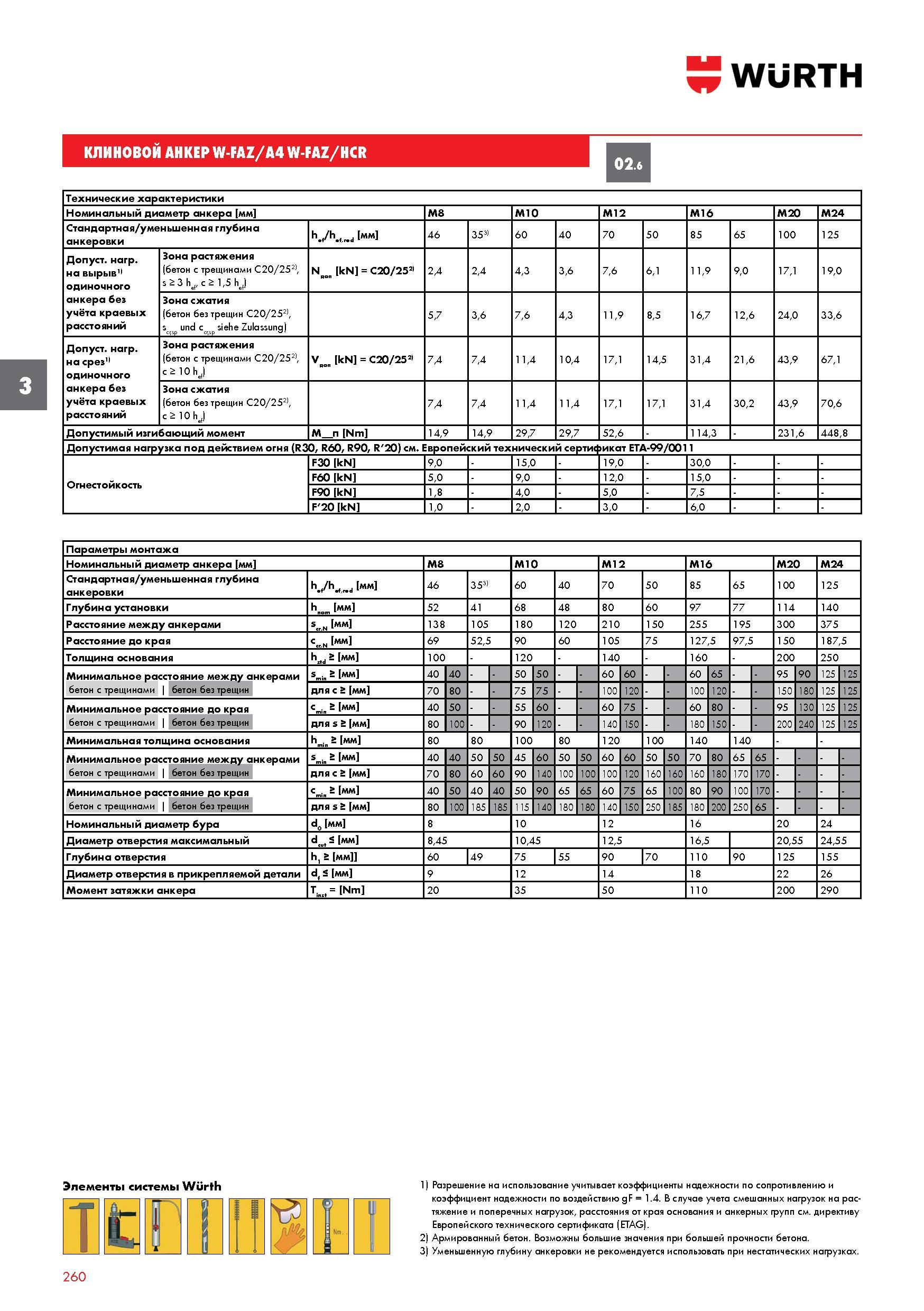

КЛИНОВОЙ АНКЕР WURTH W-FAZ/A4 W-FAZ/HCR 02 6 3 Технические характеристики Номинальный диаметр анкера мм M8 M10 M12 M16 M20 M24 Стандартная/уменьш

КЛИНОВОЙ АНКЕР WURTH W-FAZ/A4 W-FAZ/HCR 02.6 3 Технические характеристики Номинальный диаметр анкера мм M8 M10 M12 M16 M20 M24 Стандартная/уменьшенная глубина анкеровки h.f/h.f red мм 46 353) 60 40 70 50 85 65 100 125 Допуст. нагр. на вырыв11 одиночного анкера без учёта краевых расстояний Зона растяжения (бетон с трещинами C20/252), s 2 3 hef, c 2 1,5 he)) Nnen kN = C20/252) 2,4 2,4 4,3 3,6 7,6 6,1 11,9 9,0 17,1 19,0 Зона сжатия (бетон без трещин C20/252), scsp und ccsp siehe Zulassung) 5,7 3,6 7,6 4,3 11,9 8,5 16,7 12,6 24,0 33,6 Допуст. нагр. на срез11 одиночного анкера без учёта краевых расстояний Зона растяжения (бетон с трещинами C20/252), c 2 10 hJ Vnen kN = C20/252) 7,4 7,4 11,4 10,4 17,1 14,5 31,4 21,6 43,9 67,1 Зона сжатия (бетон без трещин C20/252), c 2 10 hJ 7,4 7,4 11,4 11,4 17,1 17,1 31,4 30,2 43,9 70,6 Допустимый изгибающий момент М п Nm 14,9 14,9 29,7 29,7 52,6 114,3 231,6 448,8 Допустимая нагрузка под действием огня (R30, R60, R90, R'20) см. Европейский технический серти< 8 8 i= s ик Огнестойкость F30 kN 9,0 15,0 19,0 30,0 F60 kN 5,0 9,0 12,0 15,0 F90 kN 1,8 4,0 5,0 7,5 F'20 kN 1,0 2,0 3,0 6,0 Параметры монтажа Номинальный диаметр анкера мм M8 M10 M12 M16 M20 M24 Стандартная/уменьшенная глубина анкеровки h.f/h., „d мм 46 353) 60 40 70 50 85 65 100 125 Глубина установки hnom мм 52 41 68 48 80 60 97 77 114 140 Расстояние между анкерами s мм 138 105 180 120 210 150 255 195 300 375 Расстояние до края с г n мм 69 52,5 90 60 105 75 127,5 97,5 150 187,5 Толщина основания hsfd S мм 100 120 140 160 200 250 Минимальное расстояние между анкерами smin - мм 40 40 50 50 60 60 60 65 95 90 125 125 бетон с трещинами бетон без трещин для с - мм 70 80 75 75 100 120 100 120 150 180 125 125 Минимальное расстояние до края Cmin - мм 40 50 55 60 60 75 60 80 95 130 125 125 бетон с трещинами бетон без трещин для s - мм 80 100 90 120 140 150 180 150 200 240 125 125 Минимальная толщина основания hmin - мм 80 80 100 80 120 100 140 140 Минимальное расстояние между анкерами Smin - мм 40 40 50 50 45 60 50 50 60 60 50 50 70 80 65 65 бетон с трещинами бетон без трещин для с - мм 70 80 60 60 90 140 100 100 100 120 160 160 160 180 170 170 Минимальное расстояние до края Cmin - мм 40 50 40 40 50 90 65 65 60 75 65 100 80 90 100 170 бетон с трещинами бетон без трещин для S - мм 80 100 185 185 115 140 180 180 140 150 250 185 180 200 250 65 Номинальный диаметр бура d0 мм 8 10 12 16 20 24 Диаметр отверстия максимальный dcu< S мм 8,45 10,45 12,5 16,5 20,55 24,55 Глубина отверстия h, - мм 60 149 75 155 90 170 110 90 125 155 Диаметр отверстия в прикрепляемой детали df S мм 9 12 14 18 22 26 Момент затяжки анкера Tinst = Nm 20 35 50 110 200 290 Элементы системы Wurth 1) Разрешение на использование учитывает коэффициенты надежности по сопротивлению и коэффициент надежности по воздействию gF = 1.4. В случае учета смешанных нагрузок на растяжение и поперечных нагрузок, расстояния от края основания и анкерных групп см. директиву Европейского технического сертификата (ETAG). 2) Армированный бетон. Возможны большие значения при большей прочности бетона. 3) Уменьшенную глубину анкеровки не рекомендуется использовать при нестатических нагрузках. 260
